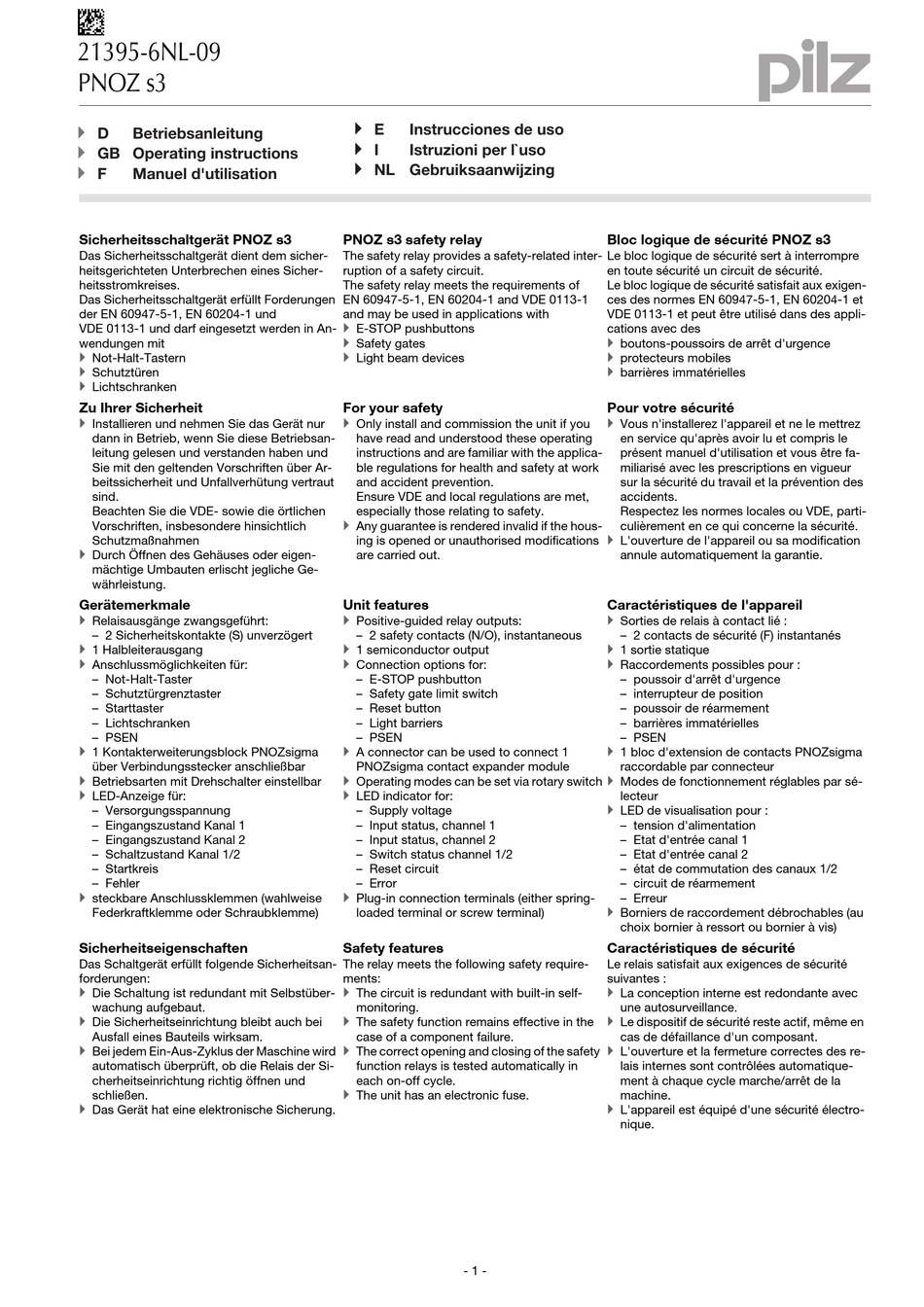

Pilz PNOZ s3 Operating Instructions Manual

21395-6NL-09
PNOZ s3
PNOZ s3 21395-6NL-09
Sicherheitsschaltgerät PNOZ s3
Das Sicherheitsschaltgerät dient dem sicher- 582400011
heitsgerichteten Unterbrechen eines Sicher-
heitsstromkreises.
Das Sicherheitsschaltgerät erfüllt Forderungen 114371211
der EN 60947-5-1, EN 60204-1 und
VDE 0113-1 und darf eingesetzt werden in An-
wendungen mit

Not-Halt-Tastern

Schutztüren

Lichtschranken
Zu Ihrer Sicherheit

547263243 Installieren und nehmen Sie das Gerät nur
dann in Betrieb, wenn Sie diese Betriebsan-
leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen

Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.
Gerätemerkmale

Relaisausgänge zwangsgeführt:
463556747
– 2 Sicherheitskontakte (S) unverzögert

1 Halbleiterausgang

Anschlussmöglichkeiten für:
– Not-Halt-Taster
– Schutztürgrenztaster
– Starttaster
– Lichtschranken
– PSEN

1 Kontakterweiterungsblock PNOZsigma
über Verbindungsstecker anschließbar

Betriebsarten mit Drehschalter einstellbar

LED-Anzeige für:
– Versorgungsspannung
– Eingangszustand Kanal 1
– Eingangszustand Kanal 2
– Schaltzustand Kanal 1/2
– Startkreis
– Fehler

steckbare Anschlussklemmen (wahlweise
Federkraftklemme oder Schraubklemme)
Sicherheitseigenschaften
Das Schaltgerät erfüllt folgende Sicherheitsan-
117575307
forderungen:

Die Schaltung ist redundant mit Selbstüber-
wachung aufgebaut.

Die Sicherheitseinrichtung bleibt auch bei
Ausfall eines Bauteils wirksam.

Bei jedem Ein-Aus-Zyklus der Maschine wird
automatisch überprüft, ob die Relais der Si-
cherheitseinrichtung richtig öffnen und
schließen.

Das Gerät hat eine elektronische Sicherung.
114378891

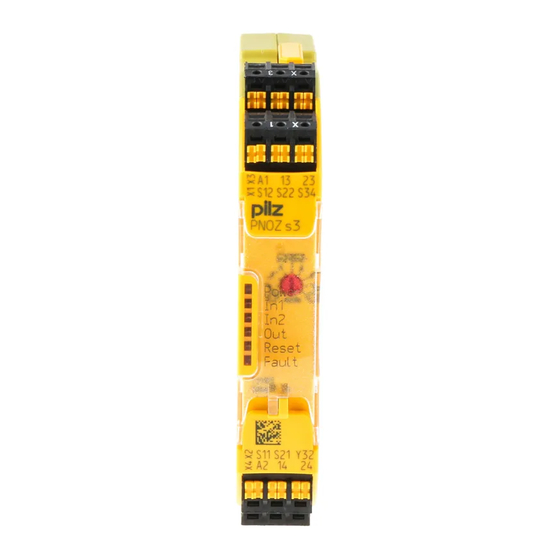

PNOZ s3 safety relay
The safety relay provides a safety-related inter-
ruption of a safety circuit.
The safety relay meets the requirements of
EN 60947-5-1, EN 60204-1 and VDE 0113-1
and may be used in applications with

E-STOP pushbuttons

Safety gates

Light beam devices
For your safety

Only install and commission the unit if you
have read and understood these operating
instructions and are familiar with the applica-
ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.

Any guarantee is rendered invalid if the hous-
ing is opened or unauthorised modifications
are carried out.
Unit features

Positive-guided relay outputs:
– 2 safety contacts (N/O), instantaneous

1 semiconductor output

Connection options for:
– E-STOP pushbutton
– Safety gate limit switch
– Reset button
– Light barriers
– PSEN

A connector can be used to connect 1
PNOZsigma contact expander module

Operating modes can be set via rotary switch

LED indicator for:
– Supply voltage
– Input status, channel 1
– Input status, channel 2
– Switch status channel 1/2
– Reset circuit
– Error

Plug-in connection terminals (either spring-
loaded terminal or screw terminal)
Safety features
The relay meets the following safety require-
ments:

The circuit is redundant with built-in self-
monitoring.

The safety function remains effective in the
case of a component failure.

The correct opening and closing of the safety
function relays is tested automatically in
each on-off cycle.

The unit has an electronic fuse.
- 1 -
Bloc logique de sécurité PNOZ s3
Le bloc logique de sécurité sert à interrompre
en toute sécurité un circuit de sécurité.
Le bloc logique de sécurité satisfait aux exigen-
ces des normes EN 60947-5-1, EN 60204-1 et
VDE 0113-1 et peut être utilisé dans des appli-
cations avec des

boutons-poussoirs de arrêt d'urgence

protecteurs mobiles

barrières immatérielles
Pour votre sécurité

Vous n'installerez l'appareil et ne le mettrez
en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa-
miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti-
culièrement en ce qui concerne la sécurité.

L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.
Caractéristiques de l'appareil

Sorties de relais à contact lié :
– 2 contacts de sécurité (F) instantanés

1 sortie statique

Raccordements possibles pour :
– poussoir d'arrêt d'urgence
– interrupteur de position
– poussoir de réarmement
– barrières immatérielles
– PSEN

1 bloc d'extension de contacts PNOZsigma
raccordable par connecteur

Modes de fonctionnement réglables par sé-
lecteur

LED de visualisation pour :
– tension d'alimentation
– Etat d'entrée canal 1
– Etat d'entrée canal 2
– état de commutation des canaux 1/2
– circuit de réarmement
– Erreur

Borniers de raccordement débrochables (au
choix bornier à ressort ou bornier à vis)
Caractéristiques de sécurité
Le relais satisfait aux exigences de sécurité
suivantes :

La conception interne est redondante avec
une autosurveillance.

Le dispositif de sécurité reste actif, même en
cas de défaillance d'un composant.

L'ouverture et la fermeture correctes des re-
lais internes sont contrôlées automatique-
ment à chaque cycle marche/arrêt de la
machine.

L'appareil est équipé d'une sécurité électro-
nique.
