Cómo colgar el ventilador de techo

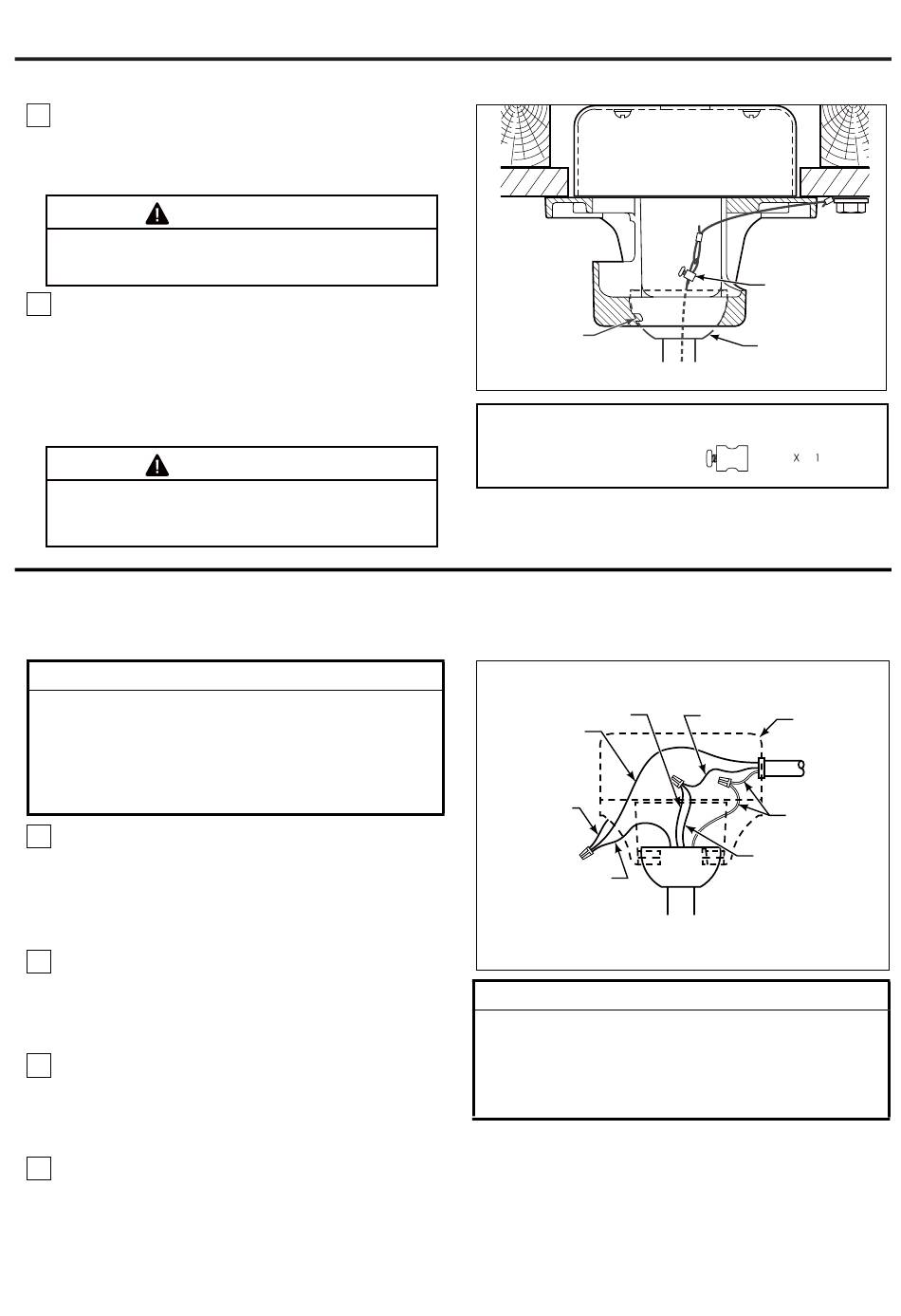

4. Levante cuidadosamente el ventilador y coloque el
ensamble de la bola para colgar/varilla en la abrazadera
para colgar que acaba de fijar a la caja de salida.
Asegúrese de que la ranura de la bola esté alineada con
la lengüeta de la abrazadera para colgar. (Figura 4)
ADVERTENCIA
Si no coloca la lengüeta en la ranura, podrían dañarse
los cables eléctricos y podrían ocurrir incendios o
descargas eléctricas.
5. Fije el cable de seguridad al cable de soporte
para techo. Deslice la abrazadera de cables por el
cable de seguridad (del ventilador). Pase el extremo
del cable a través del aro que forma el cable de
soporte para techo. Tire lo más posible del cable a
través del aro. Inserte el extremo del cable en el
orificio de la abrazadera y ajuste firmemente el
tornillo. (Figura 4)
ADVERTENCIA
Para evitar una posible descarga eléctrica, no
aprietelos cables entre el ensamble de la bola para
colgar y la abrazadera para colgar.
Cómo realizar la instalación eléctrica del ventilador de techo
Si siente que no posee la experiencia o los conocimientos eléctricos necesarios, contrate a un electricista
autorizado para instalar el ventilador.
▲
ADVERTENCIA
Para evitar posibles descargas eléctricas, asegúrese de
que la electricidad esté desconectada de la caja de fusibles
principal antes de realizar la instalación eléctrica.
NOTA: si no está seguro si la caja de distribución eléctrica
tiene conexión a tierra, pida asesoramiento a un electricista
autorizado, ya que la conexión a tierra es importante para
un funcionamiento seguro.
1. Conecte el cable de conexión a tierra verde de la
semiesfera y el cable de conexión a tierra verde del
soporte de suspensión al conductor con conexión a
tierra (el mismo puede ser un cable desnudo o un cable
con aislamiento de color verde). Conecte los cables con
los conectores de cables suministrados.
2. Conecte el cable blanco del motor del ventilador al
cable de suministro blanco (neutro) con el conector de
cables suministrado. Conecte el cable negro del motor
del ventilador y el cable azul al cable de suministro
negro con el conector de cables suministrado. (Figura 1)
3.Luego de empalmar los cables y realizar la conexión,
sepárelos y dóblelos hacia arriba con el conductor con
conexión a tierra y el conductor con conexión a tierra
del equipo en un lado de la caja de distribución eléctrica
y el conductor sin conexión a tierra del otro lado.
4. Asegure el capuchón al soporte de suspensión con las
varillas roscadas, las arandelas de seguridad externas y
las perillas estriadas suministradas (vea instrucciones a
continuación).
Pestaña
NOTA: se omiten los cables
de suministro y los cables del
ventilador para mayor claridad.
Aditamentos utilizados
ABRAZADERA DEL
CABLE DE SOPORTE DEL
TECHO CON TORNILLO
Cable del
ventilador
negro
Cable verde
(conexión a
tierra)
Cable verde
(conexión
a tierra) del
soporte de
suspensión
Cable verde
(conexión a
tierra) de la
semiesfera
▲
ADVERTENCIA
Verifique que todas las conexiones estén bien ajustadas,
incluida la conexión a tierra, y que no haya ningún cable
desnudo visible en los conectores de cables, a excepción
del cable de conexión a tierra. No haga funcionar el
ventilador hasta que las aspas estén colocadas. Podrían
producirse ruidos y daños en el ventilador.
23
(cont.)
Fije el cable
de seguridad
al cable de
soporte para
techo
Unidad del barral/
de la semiesfera
Figura 4
Caja de
Negro
distribución
eléctrica
indicada
Blanco
Azul
Figura 1
Suministro
doméstico
