ATTACH YOUR RECEIPT HERE AND REGISTER YOUR FAN AT FANIMATION.COM
READ AND SAVE THESE INSTRUCTIONS
Serial Number
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-888-567-2055, 8 a.m.-5 p.m., EST, Monday-Friday.
Purchase Date

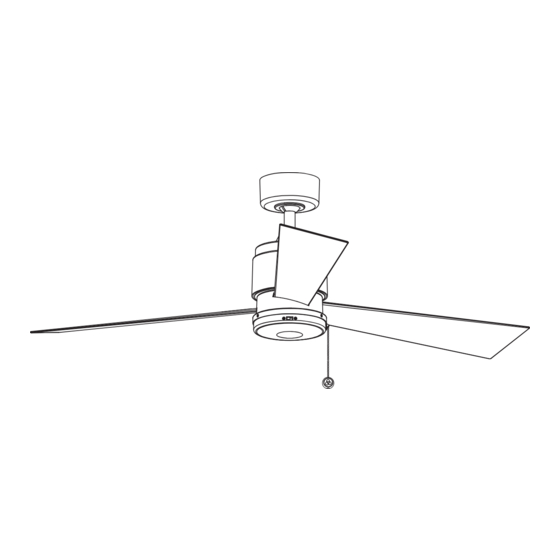

ZONIX WET
™
Net Weight : 14.70 lbs (6.67 kg)
CEILING FAN
MODEL #FP4640B**
Español p. 16

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Zonix Wet FP4640BBLW and is the answer not in the manual?

Questions and answers

Related Manuals for Fanimation Zonix Wet FP4640BBLW

Summary of Contents for Fanimation Zonix Wet FP4640BBLW

  • Page 1 ZONIX WET CEILING FAN ™ MODEL #FP4640B** Español p. 16 ATTACH YOUR RECEIPT HERE AND REGISTER YOUR FAN AT FANIMATION.COM READ AND SAVE THESE INSTRUCTIONS Serial Number Net Weight : 14.70 lbs (6.67 kg) Purchase Date Questions, problems, missing parts? Before returning to your retailer, call our customer...

  • Page 2: Table Of Contents

    Fanimation. 7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty. 8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must ac- company authorized returns and must be sent freight prepaid to Fanimation.
  • Page 3 Fanimation. Substitution of parts or accessories not Switch Cup Cover Assembly – Two Flat Washer, stainless steel designated for use with this product by Fanimation could result in personal injury or property damage. Contact your retail store for missing or damaged parts.

  • Page 4: Energy Efficient Use Of Ceiling Fans

    8 - 9 feet from floor to the blade for optimal down into the occupied space.Remember to adjust your airflow. Consult your Fanimation Retailer for optional thermostat when using your ceiling fan - additional energy mounting accessories.
  • Page 5 Electrical and Structural Requirements (Continued) Deep box with brace (Figure 3) Paired with a deep box, this hanger is meant to span CEILING JOIST between two joists and takes the place of wooden blocking. WARNING To reduce the risk of fire, electric shock, or personal injury, mount to outlet box marked acceptable for fan support of 15.9 kg (35 lbs) or less and use mounting screws provided with the outlet box.

  • Page 6: How To Assemble Your Ceiling Fan

    How to Assemble Your Ceiling Fan 1. Remove the hanger ball by loosening the setscrew in the hanger ball until the ball falls freely down the Hanger downrod. Remove the pin from the downrod, then Ball remove the hanger ball. Retain the pin and hanger ball for reinstallation in Step 5.

  • Page 7: How To Hang Your Ceiling Fan

    How to Assemble Your Ceiling Fan (continued) 6. Before installing fan, measure up approximately 6-9 inches above top of downrod/hanger ball assem- bly. Cut off excess wire and strip back insulation 1/2 from end of wire. (Figure 6) NOTE: All set screws must be checked and retightened where necessary before installation.

  • Page 8: How To Wire Your Ceiling Fan

    How to Hang Your Ceiling Fan (continued) Carefully lift the fan and seat the downrod/hanger ball assembly on the hanger bracket that was just attached to the ceiling joist. Be sure the groove in the ball is lined up with tab on the hanger bracket. (Figure 4) 5.

  • Page 9: Installing The Canopy Housing

    Installing the Canopy Housing 1. Remove one of the two shoulder screws in the hanger bracket. Loosen the second shoulder screw without fully removing it. Assemble canopy by rotating key slot in canopy over shoulder screw in hanger bracket. Tighten shoulder screw. Fully assemble and tighten second shoulder screw that was previously removed.

  • Page 10: Maintenance

    Mounting the Fan Blades and Cover Switch Cup Assembly (continued) 3. Remove one of the three screws in the support bracket. Attach the switch cup support cover to the support flange by rotating plate and properly positioning screws in key slots. Install third screw in remaining hole. Fully tighten all three screws.

  • Page 11: Parts List

    Parts List Model FP4640B** Ref. # Description Part # Hanger Bracket Assembly with Screws AP255BL Downrod/Hanger Ball Assembly ADR1-45** P464001** Ceiling Canopy Canopy Screw Cover AP260** Motor Coupling Cover AP801202** Motor Assembly AMA4640B** c t i AP464007B** Blade Set (3) AP464005** Hardware Bag Containing: Wire Connectors (4)

  • Page 12: Exploded-View Illustration

    The Zonix Wet ™ Model FP4640B** Exploded-View Illustration Figure 1 NOTE: The illustration shown is not to scale or its actual con guration may vary. Product/parts are subject to change without notice.

  • Page 13: Trouble Shooting

    1 and 3 or 1 and 4. If this does not improve wobble, exchange 2 and 3 or 2 and 4. 1. If possible, consider using a longerdownrod (not 4. NOT ENOUGH AIR included, you can buythe longer downrod from MOVEMENT fanimation.com).
  • Page 15 10983 Bennett Parkway Zionsville, IN 46077 Phone: 888-567-2055 Outside U.S.: 317-733-4113 2018/10 V.01 FAX: 866-482-5215 Copyright 2018 Fanimation FANIMATION.COM...
  • Page 16 VENTILADOR DE TECHO ZONIX WET ™ MODELO # FP4640B** ADJUNTE SU RECIBO AQUÍ Y REGISTRE SU VENTILADOR EN FANIMATION.COM LEA Y GUARDE ESTAS INSTRUCCIONES Peso neto 6.67 kg (14.70 lbs) Número de serie Fecha de compra Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de Servicio al Cliente al 1-888-567-2055, 8 a.m.
  • Page 17 GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produjera una falla en alguna de las partes del motor de su ventilador debido a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional.

  • Page 18: Instrucciones Para El Desempaque

    Fanimation específicamente para el mismo. La sustitución de piezas o accesorios no designados por Fanimation para usar con este producto podría ocasionar lesiones personales o daños en el ventilador. Póngase en contacto con su tienda si faltan piezas o hay piezas dañadas.

  • Page 19: Uso Eficiente De La Energía En Ventiladores De Techo

    óptimo. Consulte en que obliga al aire cálido que se acumula cerca del techo a su tienda minorista de Fanimation para obtener bajar al espacio ocupado. No olvide ajustar el termostato accesorios de montaje opcionales.
  • Page 20 Requisitos eléctricos y estructurales (cont.) Profunda caja con aparato ortopédico (Figura 3) Vigas del Conectado a una caja de distribución eléctrica, este colgador techo sirve para abarcar el espacio entre dos vigas y ocupar el lugar de bloqueo de la madera. ADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, monte el ventilador en una caja de...

  • Page 21: Cómo Ensamblar El Ventilador De Techo

    Cómo ensamblar el ventilador de techo 1. Afloje el tornillo de fijación de la semiesfera para lograr que ésta pueda desplazarse libremente por Pasador el barral. Retire el pasador del barral y luego extraiga Bola para colgar la semiesfera. Conserve el pasador y la semiesfera para su reinstalación en el Paso 5 (Figura 1).

  • Page 22: Cómo Colgar El Ventilador De Techo

    Cómo ensamblar el ventilador de techo (cont.) Antes de instalar el ventilador, mida aproximadamente de 15 a 23 cm (de 6 a 9 pulgadas) por encima de la parte superior de la unidad del barral/de la semiesfera. Corte el excedente de cable y cable.

  • Page 23: Cómo Realizar La Instalación Eléctrica Del Ventilador De Techo

    Cómo colgar el ventilador de techo (cont.) 4. Levante cuidadosamente el ventilador y coloque el ensamble de la bola para colgar/varilla en la abrazadera para colgar que acaba de fijar a la caja de salida. Asegúrese de que la ranura de la bola esté alineada con la lengüeta de la abrazadera para colgar.

  • Page 24: Instalación De La Cubierta Del Capuchón

    Instalación de la cubierta del capuchón Retire uno de los dos tornillos de reborde de la abrazadera para colgar. Afloje el segundo tornillo de reborde sin retirarlo del todo. Ensamble la base girando el chavetero de la base sobre el tornillo de reborde de la abrazadera para colgar.

  • Page 25: Limpieza De Las Aspas

    Montaje de las aspas del ventilador y el interruptor de la cubierta (cont.) 3. Retire uno de los tres tornillos del soporte. Ajuste la cubierta del soporte del interruptor a la brida de soporte rotando la placa y colocando correctamente los tornillos en los orificios de las ranuras.

  • Page 26: Lista De Piezas

    Lista de piezas Modelo N.° FP4640B** N.° de Ref. Descripción Pieza N.º Unidad del soporte de suspensión AP255BL Unidad del barral/de la semiesfera ADR1-45** P464001** Capuchón de techo AP260** Cubierta para el tornillo del capuchón Cubierta de unión del motor AP801202** Unidad del motor del ventilador AMA4640B**...

  • Page 27: Ilustración Del Despiece

    The Zonix Wet ™ Modelo FP4640B** Ilustración del despiece Figura 1 NOTA: la ilustración que se muestra no está hecha a es Producto / partes están sujetas a cambios sin previo aviso.

  • Page 28: Solución De Problemas

    3, o la 2 por la 4. NO HAY SUFICIENTE 1. Si es posible, considere el uso de un barral más largo. Por ejemplo (no incluido, usted puede comprar el MOVIMIENTO DE AIRE tiempo de la vara hacia abajo fanimation.com)
  • Page 30 10983 Bennett Parkway Zionsville, IN 46077 Llame sin cargo al (888) 567-2055 FAX (866) 482-5215 Desde fuera de los EE.UU., llame al (317) 733-4113 2018/10 V.01 Copyright 2018 Fanimation Visite nuestro sitio Web en www.fanimation.com...
