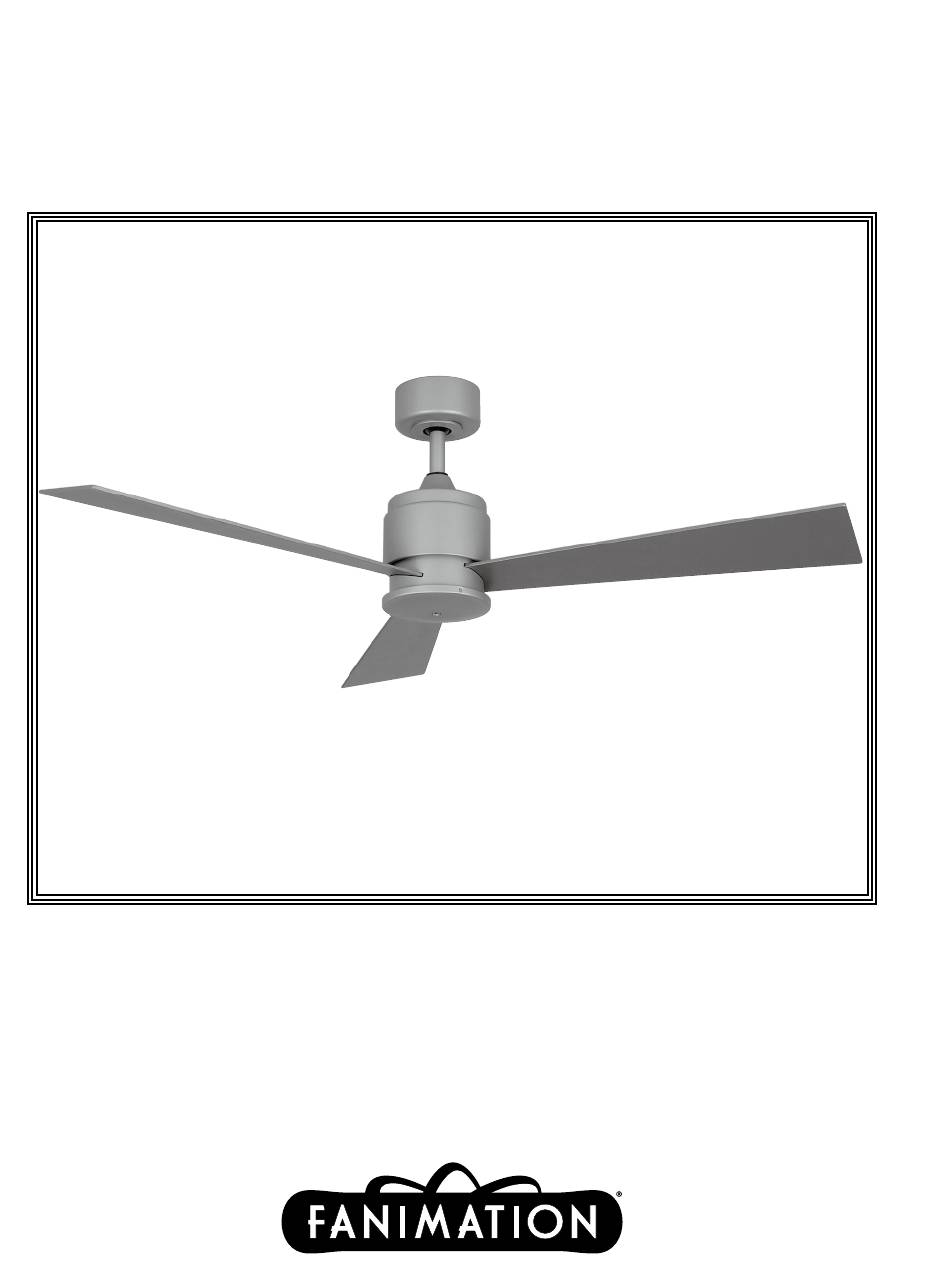

- Page 1 The Zonix ™ Ceiling Fan Net Weight 9.07 kg (20 lbs) Model No. FP4630SN OWNER’S MANUAL READ AND SAVE THESE INSTRUCTIONS...
-
Page 2: Table Of Contents
Fanimation. 7. Fanimation reserves the right to modify or discontinue any product at any time and may substitute any part under this warranty. 8. Under no circumstances may a fan be returned without prior authorization from Fanimation. The receipt of purchase must ac- company authorized returns and must be sent freight prepaid to Fanimation. -
Page 3: Unpacking Instructions
• Switch Cup Cover Assembly Fanimation. Substitution of parts or accessories not • Wood Blades (3) designated for use with this product by Fanimation could • CW40 Wall Control result in personal injury or property damage. Contact your retail store for missing or damaged parts. -
Page 4: Energy Effi Cient Use Of Ceiling Fans
8 - 9 feet above the floor for optimal airflow. Consult your down into the occupied space.Remember to adjust your Fanimation Retailer for optional mounting accessories. thermostat when using your ceiling fan - additional energy and dollar savings could be realized with this simple step! Turn Off When Not in the Room Ceiling fans cool people, not rooms. -
Page 5: How To Assemble Your Ceiling Fan
How to Assemble Your Ceiling Fan 1. Remove the Hanger Ball by loosening the setscrew in the Hanger Ball until the ball falls freely down the Downrod. (Figure 1) Remove the Pin from the Downrod, then remove the Hanger Ball. Retain the Pin and Hanger Ball for reinstallation in Step 5. -
Page 6: How To Hang Your Ceiling Fan
How to Hang Your Ceiling Fan ▲WARNING To avoid possible electrical shock, be sure electricity is turned off at the main fuse box before hanging. NOTE: If you are not sure if the outlet box is grounded, contact a licensed electrician for advice, as it must be grounded for safe operation. -
Page 7: How To Wire Your Ceiling Fan - Cw40 Wall Control
How to Wire Your Ceiling Fan - CW40 Wall Control If you feel that you do not have enough electrical wiring knowledge or experience, have your fan installed by a licensed electrician. ▲WARNING 120 VAC SUPPLY (User Supplied) To avoid possible electrical shock, be sure electricity is turned off at the main fuse box before wiring. -
Page 8: Mounting The Fan Blades And Lower Housing Cover
Mounting the Fan Blades and Switch Cup Cover Assembly INSTALLATION NOTE Do not connect fan blades until the fan is completely installed. Installing the fan with blades assembled may result in damage to the fan blades. ▲WARNING Fan Blade To reduce the risk of personal injury, do not bend the blades when installing, balancing or cleaning the fan. -
Page 9: Operating Instructions - Cw40 Wall Control
Mounting the Fan Blades and Switch Cup Cover Assembly (cont’d) 6. Assemble the Switch Cup Cover onto the assembled Switch Cup Support Plate with three screws provided. (Figure 6) 7. Restore Power and your fan is now wired to be turned on and off from the wall speed control. -
Page 10: Parts List
Parts List Model FP4630SN Downrod/Hanger Ball Assembly Containing: Hanger Ball Assembly Downrod ADR1-6SN Clevis Pin Hairpin Clip n i l PG154SN AP260SN n i l AP1115SN AMA4620SN Switch Cup Cover Assembly with Flat-Head Screws (3) AP462010SN Blade Set (3) AP442007SN Wall Control CW40 Hardware Bag Containing:... -
Page 11: Exploded-View Illustration
The Zonix ™ Model FP4630SN Exploded-View Figure 1 NOTE: The illustration shown is not to scale or its actual confi guration may vary. Product/parts are subject to change without notice. -
Page 12: Trouble Shooting
Trouble Shooting ▲WARNING For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan. Trouble Probable Cause Suggested Remedy 1. Fuse or circuit breaker blown. 1. Check main and branch circuit fuses or circuit breakers. - Page 14 10983 Bennett Parkway Zionsville, IN 46077 (888) 567-2055 FAX (866) 482-5215 Outside U.S. call (317) 733-4113 Visit Our Website @ www.fanimation.com Copyright 2009 Fanimation 2009/12...
- Page 15 El Zonix ™ Ventilador de techo Peso neto 9,07 kg (20 lb) Modelo N.º FP4630SN MANUAL DEL PROPIETARIO LEA Y GUARDE ESTAS INSTRUCCIONES...
- Page 16 1. GARANTÍA LIMITADA DE POR VIDA DEL MOTOR - Si se produce una falla en alguna de las partes del motor de su ventilador debido a un defecto en los materiales o en la fabricación durante el tiempo de vida del comprador original, Fanimation proporcionará la pieza de repuesto sin cargo una vez que el ventilador defectuoso sea devuelto a nuestro centro de servicios nacional.
-
Page 17: Instrucciones Para El Desempaque
• Cubierta de unión del motor para el mismo. La sustitución de piezas o accesorios • que Fanimation no designó para usar con este producto Cubierta de la caja del interruptor podría ocasionar lesiones personales o daños en el •... -
Page 18: Uso Eficiente De La Energía En Ventiladores De Techo
óptimo. que obliga al aire cálido que se acumula cerca del techo a Consulte en su tienda minorista de Fanimation para bajar al espacio ocupado. No olvide ajustar el termostato obtener accesorios de montaje opcionales. -
Page 19: Cómo Ensamblar El Ventilador De Techo
Cómo ensamblar el ventilador de techo 1. Afloje el tornillo de fijación de la semiesfera y retírela hasta que ésta pueda desplazarse libremente por el barral. (Figura 1) Retire el pasador del barral y luego extraiga la semiesfera. Conserve el pasador y la semiesfera para su reinstalación en el Paso 5. -
Page 20: Cómo Colgar El Ventilador De Techo
Cómo Colgar el Ventilador de Techo ADVERTENCIA Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté desconectada en la caja de fusibles principal antes de colgar el ventilador. NOTA: Si no está seguro si la caja de distribución eléctrica tiene conexión a tierra, pida asesoramiento a un electricista autorizado, ya que la conexión a tierra es importante para un funcionamiento seguro. -
Page 21: Cómo Realizar La Instalación Eléctrica Del Ventilador De Techo
Cómo realizar la instalación eléctrica del ventilador de techo (control de pared CW40) Si siente que no posee la experiencia o los conocimientos eléctricos necesarios, contrate a un electricista autorizado para instalar el ventilador. ADVERTENCIA SUMINISTRO DE 120 V de CA (suministrado por el usuario) Para evitar posibles descargas eléctricas, asegúrese de que la electricidad esté... -
Page 22: Montaje De Las Aspas Del Ventilador Y La Cubierta Inferior
Montaje de las aspas del ventilador y la cubierta de la caja del interruptor. NOTA DE INSTALACIÓN No conecte las aspas hasta que el ventilador esté totalmente instalado. Instalar el ventilador con las aspas colocadas podría ocasionar daños en las mismas. Aspa del ventilador ADVERTENCIA Para reducir el riesgo de lesiones personales, no doble... -
Page 23: Instrucciones De Funcionamiento - Control De Pared Cw40
Montaje de las aspas del ventilador y la cubierta de la caja del interruptor (cont.) 6. Ensamble la cubierta de la caja del interruptor a la placa de soporte de la caja del interruptor ya ensamblada con tres tornillos incluidos. (Figura 6) 7. -
Page 24: Lista De Piezas
Lista de piezas Modelo FP4630SN N.º de ref. Descripción Pieza N.º Ensamblaje del soporte de suspensión con tornillos AP255BL Unidad del barral/de la semiesfera que contiene: Unidad de la semiesfera Barral ADR1-6SN Pasador Pasador de horquilla Capuchón PG154SN Cubierta para el tornillo del capuchón AP260SN Cubierta de unión del motor con arandela AP1115SN... -
Page 25: Ilustración Del Despiece
El Zonix ™ Despiece del modelo FP4630SN Figura 1 NOTA: La ilustración que se muestra no está hecha a escala y su configuración real puede variar. El producto/las piezas están sujetos a cambios sin previo aviso. -
Page 26: Solución De Problemas
Solución de problemas ADVERTENCIA Para su propia seguridad, desconecte la electricidad de la caja de fusibles o disyuntor antes de solu- cionar problemas en su ventilador. Problema Causa posible Solución sugerida 1. EL VENTILADOR NO 1. El fusible o el disyuntor están fundidos. 1. - Page 28 10983 Bennett Parkway Zionsville, IN 46077 (888) 567-2055 FAX (866) 482-5215 Outside U.S. call (317) 733-4113 Visit Our Website @ www.fanimation.com Copyright 2011 Fanimation 2011/05...
