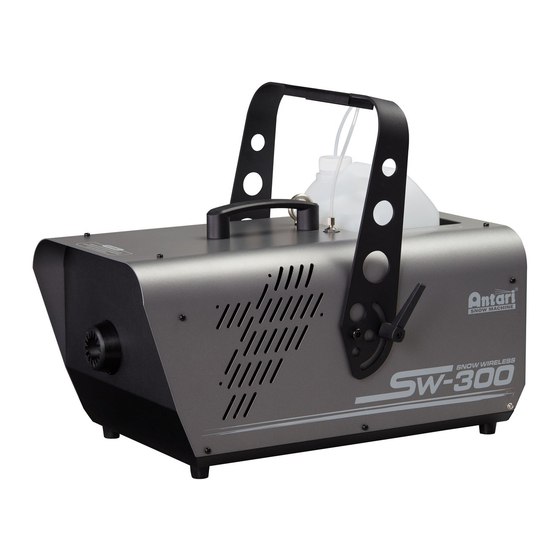

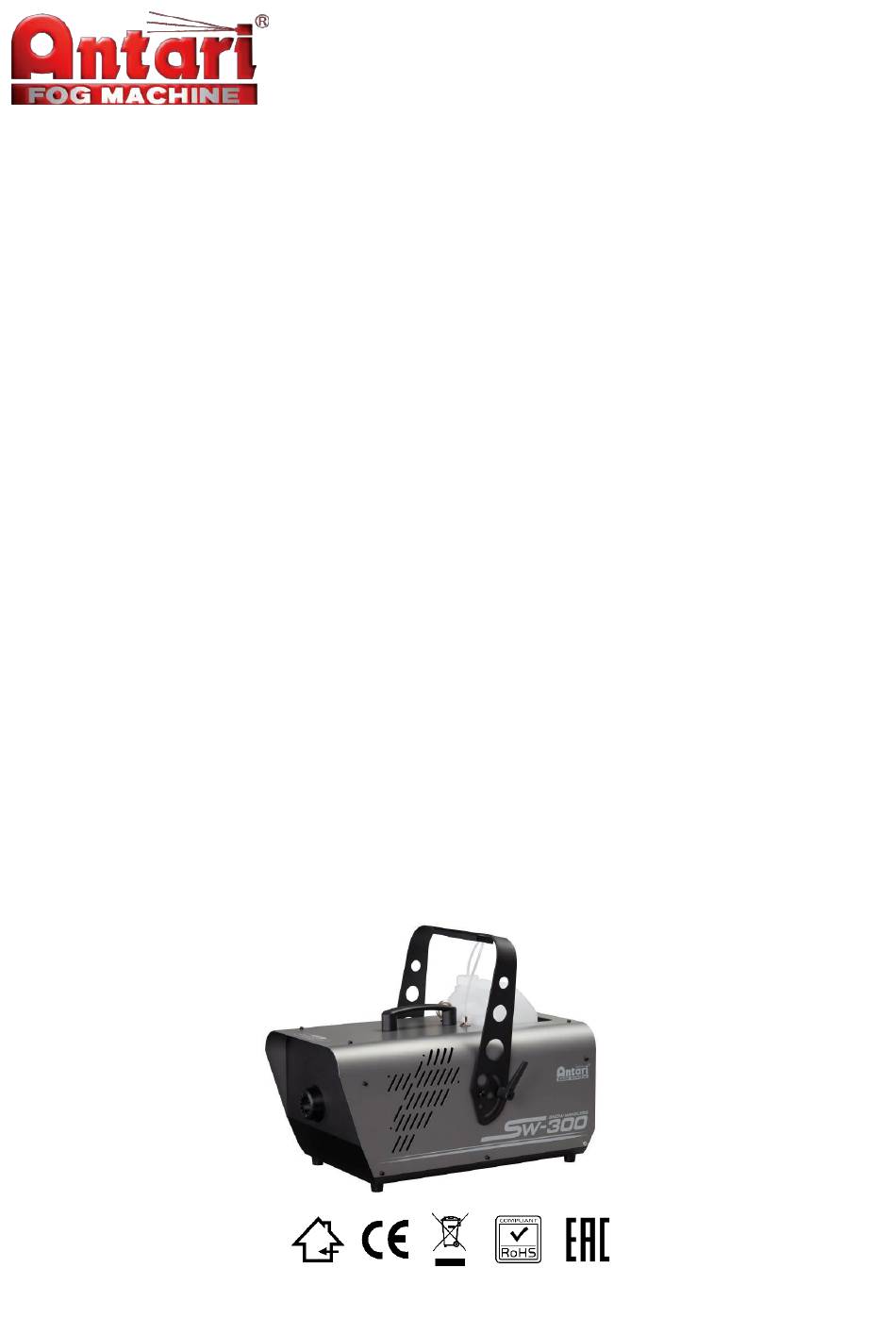

- Page 1 SW-300 Wireless Long Throw Snow Machine User Manual - English -中文 © 2023 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................2 Machine Details ............................3 Technical Label Information ........................3 Snow Fluid ..............................3 Setting and Manual Operation ........................3 Control Settings ............................4 DMX Connection ............................5 10. -
Page 3: Introduction
Please make sure the power outlet is not damaged or loose before plug in the power cord. If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be void. -
Page 4: Package Contents & Inspection
To ensure the lifespan of the machine, please only use the fluid manufactured by Antari, do not use other fluid or additive, otherwise it may cause malfunction. Before operating the machine, please read all warning labels on the machine, description as below:... -
Page 5: Machine Details
Antari dealer for assistant. Only the snow fluid manufactured by Antari can be used, do not mix or dilute the snow fluid. The machine is tested and calibrated with the specific snow fluid to get the best performance. -
Page 6: Control Settings
Control Settings SW-300 Wireless Long Throw Snow Machine can be operated in the following modes. The machine can only accept 1 type of signal at a time. When using different control modes at the same time, the machine will work according to built-in control priority: ... -
Page 7: Dmx Connection
Menu Options Description Options Description Interval Set 20s Set Interval between 20 - 2000 sec Duration Set 10s Set Duration between 10 - 200 sec Timer Out 100% Set Timer Mode Output 0 - 100% Volume Out 100% Set Volume Mode Output 0 - 100% Fan Out 20% Set Fan Output 20 –... -
Page 8: Rdm Function
10. RDM Function The SW-300 Long Throw Snow Machine is RDM enabled, allowing control system to configure, mointor and manage. See below table for supported RDM parameters Value RDM Parameter ID’s GET Allowed SET Allowed 0x0001 DISC_UNIQUE_BRANCH 0x0002 DISC_MUTE 0x0003... -
Page 9: Wireless Transmitter (Standard)
** MAX FAN [GREEN BUTTON] is used, when needed to clean out residue on the tip of output nozzle ** If you encounter any problem, please contact your local Antari dealer for assistant. 12. W-1 Wireless Transmitter (Standard) W-1 Wireless Transmitter is a standard accessory for SW-300 Wireless Long Throw Snow Machine. 12.1 W-1 Wireless Transmitter ... -
Page 10: Technical Specifications
280 ml/min (100% output) Fluid Consumption Fluid Tank Capacity 5 Liters (1.32 Gallon) Antari SL-N Snow & Foam Fluid (New Formula)、Antari SL-AN Premium Snow Fluid (New Formula)、Antari SL-H Super Dry Snow Fluid、Antari SL-C Anti- Compatible Fluid Freezing Snow Fluid、Antari SL-UV UV Snow Fluid 5°C –... -
Page 11: 安全注意事項
中文使用說明 1. 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 2. 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。關於接地方式請參考 第 17 頁附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告... -
Page 12: 包裝內容與檢查
關閉機器時，將所以控制開關轉到關閉的位置，然後再將插頭從插座拔除。 拔除電源線時，請抓住插頭不是電線。 在保養及清潔前，請把電源線從插座拔除。 在電線或插座有損毀、機器故障或有掉落或損壞的情形發生時，請勿操作機器。請將機器送回最近的 維修站，做檢查、維修及電源或機械的調整。 為確保機器的使用壽命，請使用 Antari 原廠製造之雪花水，勿使用其它非 Antari 原廠製造雪花水或添 加劑，否則可能會導致故障。 在使用本機之前，請詳細閱讀機器上的警語標示，說明如下： 後蓋印刷 WARNING! 警告! DISCONNECT POWER BEFORE CHANGING FUSE. 更換保險絲前請務必斷開電源 USE ONLY WITH ADULT SUPERVISION. 僅在成人監督下使用 DO NOT OPERATE WITHOUT SNOW LIQUID. 請勿在沒有雪花水的情況操作本機台 FOR INDOOR USE ONLY. KEEP DRY. 僅限室內使用 請保持乾燥... -
Page 13: 機器訊息
05. 無線接收器連接頭 10. IEC 電源線連接頭 5. 技術標籤資訊 使用本機器前，請詳閱技術標籤上的訊息 1. 機器型號 5. 斷路器/保險絲 2. 工作電壓 6. 說明書 QR CODE 3. 頻率 7. 機器流水序號 4. 瓦特數 6. 雪花水 將液體加入機器之前，請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部，請洽 Antari 原廠或其經銷商尋求協助。 僅能使用 Antari 原廠製造之雪花水，不可混用或稀釋。 本機器是使用專屬的雪花水做測試與校正來取得最佳的效能。 如需更換另一種液體，請在使用前，先將油桶中的液體清空，以避免混合。 如果使用非原廠製造之雪花水而導致雪花機損壞將不在保固範圍內。... -
Page 14: 設定與手動操作說明
7. 設定與手動操作說明 警告! 機台掉落可能會造成嚴重傷害，請確保本機台安裝牢固且不會掉落。 將機器平放在堅固、平坦、穩定且通風良好的表面上，機器周圍至少應保留 50 公分的空間並確 步驟1. 認附近沒有易燃性物質或可揮發性氣體; 將 ANTARI 原廠雪花水倒入油桶; 步驟2. 步驟3. 將機器連接電源，連接之前，確認機器背後技術標籤上所標示要求功率，是否與電源插座相符; 當機器準備好可以進行操作時，液晶螢幕會顯示”Ready to Snow”; 步驟4. 欲在 Timer 模式下製造雪花，按一下控制面板上的[TIMER]；停止製造雪花，請按一下控制面板 步驟5. 上的[STOP] ，這會按照設定的“間隔時間” & “持續時間”來運轉; 欲在 Volume 模式下製造雪花，按一下控制面板上的[VOLUME]；停止製造雪花，請按一下控制 步驟6. 面板上的[STOP] ，可以透過[UP]和[DOWN]鍵來調整雪花量; 步驟7. 需關閉本機時，請確認機器已停止運轉，再將電源關閉即可，長時間不使用時請移除電源線。 8. 控制設定 SW-300 無線遠射程雪花機可以使用下列操作模式，機器每次接受一種訊號 ... -
Page 15: Dmx 說明
按 停止/確認 停止/確認 8.2 選單說明 選單 敘述 Interval Set 20s 設置間隔時間 20 – 2000 秒 Duration Set 10s 設置輸出時間 10 – 200 秒 Timer Out 100% 設置定時模式輸出量 0 – 100% Volume Out 100% 設置定量模式輸出量 0 – 100% Fan Out 20% 設置風扇速度... -
Page 16: Rdm 功能
10. RDM 功能 SW-300 無線遠射程雪花機配有 RDM 功能，讓使用者可以透過 RDM 功能進行控制，可以設定、監控、管 理。 有關 RDM 參數，請參見下表： Value RDM Parameter ID’s GET Allowed SET Allowed 0x0001 DISC_UNIQUE_BRANCH 0x0002 DISC_MUTE 0x0003 DISC_UN_MUTE 0x0030 STATUS_MESSAGE 0x0050 SUPPORTED_PARAMETERS 0x0051 PARAMETER_DESCRIPTION 0x0060 DEVICE_INFO 0x0070 PRODUCT_DETAIL_ID_LIST 0x0080 DEVICE_MODEL_DESCRIPTION 0x0081... -
Page 17: 無線發射器(標準)
注意: **務必開啟控制器電源才能使用。 ** PRIMING[黃色按鈕]當換一個新的油桶或是添加雪花水後，幫浦可能因為油管中有空氣而無法順暢運作，此時可以使用此功 能，將風扇與幫浦的輸出量設定到最大，藉此將油管中的空氣排出。 ** MAX FAN[綠色按鈕]是當需要清除噴嘴殘留的雪花水時使用。 **如果有任何問題，請聯繫當地的 Antari 經銷商尋求協助。 12. W-1 無線發射器(標準) W-1 無線發射器此為 SW-300 無線遠射程雪花機的標準配件。 12.1 W-1 無線發射器說明 發射器：使用 27A 12V 電池 收發距離：有效距離為 50 公尺，實際收訊狀況根據現場環境 因素而有所不同。 W-1 無線發射器配有 2 個按鈕，控制功能為： 按鈕 功能 W-1 無線發射器... -
Page 18: 技術規格
歐規：AC 220 - 240V, 50 / 60 Hz 4.0A 880 瓦 額定功率 280 毫升/分鐘 (100%輸出) 耗油量 5 公升 (1.32 加侖) 油桶容量 Antari SL-N 新配方雪花水、Antari SL-AN 高揮發性雪花水、Antari SL-H 高發 適用雪花水 泡雪花水、Antari SL-C 抗凍雪花水、Antari SL-UV UV 雪花水 5°C – 40°C (41°F – 104°F) 適用環境溫度 控制方式 手動控制、定時控制、DMX512、無線控制(標配)、有線控制(選配) XLR 5-Pin (DMX)、XLR 4-Pin (控制器)、IEC 連接座(主電源) -
Page 19: Appendix I - Grounding Instruction
Appendix I – Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 20 C08SW3002...
