充电式电圆锯

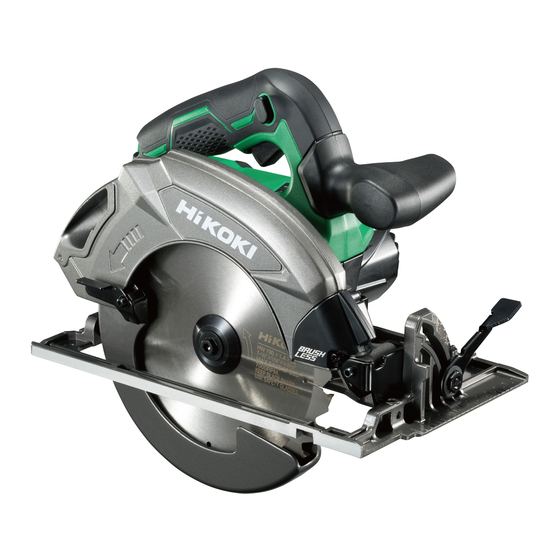

Cordless Circular Saw
C 1807DA
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the C 1807DA and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI C 1807DA

Summary of Contents for HIKOKI C 1807DA

  • Page 1 充电式电圆锯 Cordless Circular Saw C 1807DA 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 用途..............13 所有圆锯的安全说明........4 电池的拆卸／安装法.........13 对各种圆锯的进一步安全说明....5 充电..............14 带摆动式内护罩的圆锯的安全说明..6 作业之前............16 使用电圆锯时的注意事项......6 使用前调整电圆锯........18 锂离子电池使用注意事项......8 操作..............20 锂离子电池运输...........10 LED 灯警示信号 ( 图 34) ......25 符号..............10 维护和检查.............25 零件名称............11 故障排除............28 规格..............12 选择附件............29 标准附件............13 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 ( 有线 ) 电动工具或电池驱动 ( 无线 ) 电动工具。 1) 工作场地的安全...
  • Page 3 中文 c) 不得将电动工具暴露在雨中或潮湿环境中。 水进入电动工具将增加电击危险。 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 ( ＲＣＤ )。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。...

  • Page 4: 所有圆锯的安全说明

    中文 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电 动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。...

  • Page 5: 对各种圆锯的进一步安全说明

    中文 d) 不得手持工件或将工件架在腿上进行锯割，应将工件夹紧在一个稳定的平台 上。 适当支撑工件对减少人身伤害、锯片卡住或操作失控是至关重要的。 e) 在锯割工具进行操作时有可能碰到暗线或自身电线的场合，须通过绝缘握持 面来握住电动工具。 碰到“带电”电线也会使工具的裸露金属部分带电，从而使操作者触电。 f) 当作劈锯时，始终使用劈锯护栏和直边导向器。 这样改善了锯割精度并减小了锯片卡住的几率。 g) 始终使用尺寸和轴心形状（菱形或圆形）得当的锯片。 如果锯片与圆锯夹装部件不符将引起偏心运转而导致失控。 h) 不得使用损坏的和尺寸不符的垫圈和螺栓。 为改善作业和安全运行，锯片垫圈及螺栓是为圆锯专门设计的。 对各种圆锯的进一步安全说明 回弹的原因和操作者防护 ： 回弹是当锯片受挤压、被卡住或偏离中心时的突然反作用，使圆锯不受控制 地抬起并脱离工件冲向操作者。 当锯片受挤压或被收拢的切口紧紧卡住时，锯片堵转且电动机反作用力驱使 整机朝操作者快速弹回。 如果锯片发生扭曲或偏离锯割面，锯片后边缘上的锯齿会挖入木材上表面从 而引起锯片爬出切口并朝操作者回弹。 回弹是误用圆锯和/或不正确操作程序或条件导致的结果，采取以下适当预防措 施可避免回弹。 a) 双手紧握圆锯上的把手，双臂放置得能抵住回弹力。身体处于圆锯的任意一 侧而不对准锯片。 回弹会导致圆锯的向后弹起，但如果采取了适当的防备措施，回弹力可以受 操作者的控制。 b) 当锯片卡住，或因任何原因导致的锯割中断时，释放开关扳机并握持圆锯在 材料中不移动，直到锯片完全停止。不得在锯片处于运转或可能发生回弹情 况下尝试将圆锯从工件中拿走或向后拉动圆锯。 调查并采取正确的措施以消除锯片卡住的原因。 c) 当在工件中重新起动圆锯时，将锯片对准切口并检查锯齿是否插入材料。 如果锯片卡住了，工具重新起动时，锯片会爬出工件或从工件上回弹。...

  • Page 6: 带摆动式内护罩的圆锯的安全说明

    中文 f) 锯割之前，锯割深度和倾角调节锁定钮必须旋紧和紧固。 如果锯割时锯片调节器发生移动，可能会引起锯片卡住和回弹。 g) 当对现存墙体或其他盲区进行“插入式锯割”时要格外小心。 伸出锯片可能会锯割到引起回弹的物体。 带摆动式内护罩的圆锯的安全说明 a) 每次使用前，检查下护罩闭合是否自如。如果下护罩不能迅速回复，则不得 操作圆锯。不得将下护罩夹住或系绑在开启位置。 如果圆锯突然跌落，下护罩可能会弯曲变形，用回缩手柄抬起下护罩，确信 在任何锯割角度和深度下护罩回缩自如，且不会触及锯片和任何其它零件。 b) 检查下护罩弹簧的工作情况，如果护罩及弹簧不能正常工作，必须在使用前 对其进行维修。 下护罩可能因零件损害、胶质沉积或废屑堆积而运动迟缓。 c) 仅当特殊锯割，例如“插入式锯割”和“组合式锯割” ，才应用手动方式抬 起下护罩。用回缩手柄抬起下护罩，锯片刚一进入到锯割材料就必须释放下 护罩。 对所有其他锯割作业，下护罩应自动回复。 d) 在把圆锯放置在工作台或地上之前始终能看到下护罩是遮住锯片的。 未经防护的、有惯性的锯片引起圆锯后退，锯割到其行程上的物体，要考虑 到开关释放后锯片停下来的时间。 使用电圆锯时的注意事项 1. 调整。在锯割之前，确认已调整锯割深度和倾斜角度。 2. 避免割到铁钉。在锯割前检查并拆下所有的铁钉。 3. 操作锯片时，将电线从锯割区域移开 并固定住，以防在锯割作业时刮到工 件上的电线。 作业时适当地用手部支撑和工件支 撑，并将电线从作业区域移开。 警告！ 适当支撑工件对减少人身伤害、锯片 卡住或操作失控是至关重要的。常见...
  • Page 7 这种做法非常危险，会造成严重事故。( 图 4) 6. 在完成锯割作业， 放下工具前， 务必确保下（可伸缩） 护罩已关闭，刀刃已完全停止。 7. 请勿仅使用工具的鼓风机功能。( 图 5) 8. 请按规定方式使用电动工具，切勿移作他用。 图 4 请按使用说明书中记载的规定方式使用电动工具， 切勿移作他用。 9. 请勿在锯片贴近身旁时运转锯片。 10. 请勿使用破损或无法正常运转的工具。 如果工具无法正常操作，发出奇怪响声或发生破 损，请立即停止使用，并联系 HiKOKI 授权服务 中心进行维修。 11. 请勿穿戴使用易卷起的材料制成的手套， 如棉布、 毛线、布料或线等。 12. 请勿触碰移动的部件。 图 5 请勿将手、手指或身体的其他部位靠近工具的移 动部件。 13. 请勿在未安装护罩的情况下进行操作。 请勿在没有护罩、安全装置，或作业顺序错误的情况下进行操作。如果需要 取下护罩或安全装置进行维护或维修，请更换护罩或安全装置后再操作该工...

  • Page 8: 锂离子电池使用注意事项

    中文 14. 请正确使用工具。 请勿将小型工具或附件强行用作重型工具。 请勿将工具用于其他目的，例如，请勿使用电圆锯来锯割树枝或木头。 15. 请正确操作工具。 请按照使用说明书中记载的内容操作工具。请勿掉落或扔掷工具。请勿让儿 童、不熟悉操作步骤或未授权的人员操作该工具。 16. 符号定义。 V ..... 伏特 ....直流电流 no ....空载速度 ---/min ... 每分钟转数或往复移动 Hz ....赫兹 A ....安培 17. 将所有螺钉、螺栓和盖子紧固在正确的位置。 将所有螺钉、螺栓和盖子安装牢靠。并定期检查其紧固状况。 18. 请勿在塑料外壳或手柄破裂的情况下使用电动工具。 如果工具外壳或手柄破裂，可能会导致触电。需修理后再使用。 19. 请务必将刀刃和附件牢固安装到工具上。 防止自己或他人受伤。刀刃、 锯割工具和配件必须安全牢靠地安装到工具上。 20. 请小心操作电动工具。 如果电动工具无意间掉落或撞到坚硬的金属，则可能变形、破裂或损坏。...
  • Page 9 中文 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件 ( 螺丝、钉子等 ) 存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 使用电池时请勿颠倒电极。 5. 请勿直接连接电源插座或汽车点烟器孔座。 6.

  • Page 10: 锂离子电池运输

    中文 通风口 警告！ 端子 如果导电异物接触到锂离子电池的端子，电池可能短 电池盖 路，并导致火灾。 存放锂离子电池时，请务必遵循下列注意事项。 ○ 切勿在存放盒中放置导电的残片，钉子，以及导线， 如铁线和铜线。 ○ 或 者 将 电 池 装 在 电 动 工 具 中， 或 者 在 牢 固 按 入 电池 图 6 电 池 盖 并 挡 住 通 风 孔 后 再 存 放， 以 防 止 短 路。 ( 参照图...

  • Page 11: 零件名称

    中文 零件名称 1. 电动工具 模式选择开关 静音模式指示灯 剩余电池电量指示灯 照明模式指示灯 锁定解除按钮 扳机开关 照明模式开关 锯片防护罩 倾斜计 下部防护杆 倾斜杆 锯片 内六角法兰螺栓 下护罩 垫圈 (B) 底座 手柄 锁紧杆 电池 （选购件） 5mm 内六角扳手 LED 灯 图 8 2. 电池（选购附件） 3. 电池充电器（选购附件） 电线 通风口 指示灯 端子 电池盖 导轨...
  • Page 12 中文 规格 电动工具 型式 C1807DA 电压 强力模式 3800/min 空载转速 静音模式 2000/min 90度 64.5mm 能力 锯切深度 45度 69mm 重量 3.9kg ( 安装 BS1850) 电子控制 ○ 软启动 ○ 过载保护 在操作过程中， 如果电机过载， 此保护功能可以断开电机电源， 明显降低转速。 过载保护功能被激活时，电机会停止。 在这种情况下，请松开工具的开关，试着消除过载的原因。 然后再重新使用。 ○ 过热保护 在操作过程中，如果电机过热，此保护功能可以断开电机电源，使电动工具 停止运行。 过热保护功能被激活时，电机会停止。 在这种情况下，请松开工具的开关，冷却数分钟。 然后再重新使用。...

  • Page 13: 标准附件

    中文 注 ○ 如要启用模式变更，请在安装电池后立即拉动开关。 ○ 请勿强烈撞击或破坏开关面板。否则可能会导致故障。 标准附件 除了主机 (1 台 ) 外，产品包中还包括表中所列的附件。 表 1 C1807DA (NNP) 塑料盒 内托盘 六角条形扳手 集尘器装置 用途 锯割各种木材。 电池的拆卸／安装法 1. 电池的拆卸法 请先紧抓住把手、然后再推压电池插销以拆下 把手 电池 ( 参照图 12)。 注意！ 插销 切勿使电池短路。 按 2. 电池的安装法 电池 插入电池时请注意极性 ( 参照图 12)。 插入...
  • Page 14 中文 充电 使用电动工具之前，按下述方法将电池进行充电。 1. 将充电器的电源线连接到插座。 电池 将充电器插头连接到插座时，指示灯闪烁红 色（间隔为 1 秒） 。 2. 将电池插入充电器。 指示灯 如图 13 所示，将电池紧紧地插入充电器。 3. 充电 将电池插入充电器后，将开始充电，指示灯 会持续点亮呈红色。 电 池 完 全 充 电 后， 指 示 灯 将 闪 烁 呈 红 色 充电器 （以 1 秒的间隔） （参照如表 2） 。 图...
  • Page 15 中文 ● 电池温度和充电时间相关资料。 温度和充电时间如表 3 所示 表 3 充电器 UC18YFSL 电池 充电电压 14.4 － 18 重量 电池可充电温度 0℃－50℃ 电池容量的大致充电时间（20℃ 下） 1.5Ah 分钟 2.0Ah 分钟 2.5Ah 分钟 3.0Ah 分钟 4.0Ah 分钟 5.0Ah 分钟 6.0Ah 分钟 8.0Ah 分钟 电池数 4 － 10 注...

  • Page 16: 作业之前

    注意！ ○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器上的指示灯会点亮1秒钟，不点亮0.5秒钟 （熄灭0.5秒钟）。 在此情况下，先让电池冷却下来，然后再充电。 ○ 指示灯闪动时（以0.2秒钟的间隔） ，请检查并取出充电器电池接口处的任何 异物。若无异物，则可能电池或充电器发生故障。请带去经授权的维修中心 检查。 ○ 由于内置的微型计算机需要大约3秒钟来确认使用充电器充电的电池已取 出，所以请等待至少3秒钟后再将电池重新插入继续充电。如果电池在 3秒内重新插入，电池可能无法正常充电。 ○ 如果指示灯未以红色闪烁（每秒一次） ，但充电池电源线已连接至电源，表 明充电器的保护电路可能已激活。 拔下电源线或插座，然后等待30秒左右再次连接。如果指示灯仍未以红色闪 烁（每秒一次） ，请将充电器送还至HiKOKI授权服务中心。 作业之前 注意！ 为避免发生严重事故，请确保开关处于关断位置，并取出电池。 1. 检查工作区域环境。 检查工作区域，确保没有杂物且不杂乱。 请勿使无关人员靠近。确保照明和通风充足。 2. 安装锯片（图 14） 警告！ 锯片 内六角 如果使用随附的六角扳手以外的工具对内 垫圈 (A) 法兰螺栓 六角法兰螺栓进行操作，将导致旋扭过紧...
  • Page 17 (2) 压住锁紧杆，锁住主轴，然后用 5mm 内六角扳手拆下 内六角法兰螺栓和垫圈 (B)。 (3) 握住下部防护杆以使下部防护罩完全缩回到锯盖内， 锁紧杆 拆下锯片（图 16） 。 图 15 锯片 防护罩 锯片 下部防护杆 图 16 4. 检查下护罩的性能 警告！ 请务必确保下护罩未被固定。此外，请检查其是否可以顺滑移动。如果锯片 露出，可能会造成人员受伤。 下护罩（参见第 11 页的图 8）可保护作业人员的身体不接触到锯片。请务 必确保防护罩能顺滑地覆盖住锯片。如果下护罩无法顺畅移动，请在维修后 使用。 此种情况下，请联系您购买电圆锯的店铺或 HiKOKI 授权服务中心进行维修。 5. 检查制动器是否正常 此款电圆锯配备了电力制动器， 可以在松开开关时发挥作用。使用电圆锯前， 请确保电力制动器功能正常。如功能不正常，请将工具带到 HiKOKI 授权服 务中心进行维修。...

  • Page 18: 使用前调整电圆锯

    中文 6. 制备木质工作台（图 17） 底座 木料 锯片将露出锯木下面，因此锯割时应将锯木放在 工作台上。若用方木块作为工作台，则应选择平 坦地面，以保持稳定。使用不平稳的工作台，则 可能会导致危险。 锯片 工作台 注意！ 为避免可能发生的事故，请将锯割后的锯木剩余 图 17 部分拴住放妥。 7. 检查电池的插入 警告！ 若电源开关接通，则插入电池后，电动工具将出其不意地立刻转动，从而导 致严重事故。 注意！ 请确保电池装入正确的位置，直至发出喀嗒声，否则可能会使电池突然掉落， 导致使用者或周围人员受伤。 使用前调整电圆锯 注意！ 请先取下电池再进行调整。 1. 调整锯割深度 拧松 警告！ 旋紧 如果控制杆 (A) 松动，将造成人员受伤。请在调整 后将其紧固。 底座 控制杆 (A) 连接...
  • Page 19 中文 2. 调整倾斜角度 倾斜杆 警告！ 如果倾斜杆松动，将造成人员受伤。请在调整 0° －45° 后将其紧固。 可以倾斜锯片，使之与底座间形成 0°到最大 55°的角度。 如图 19 所示，松开斜尺上的倾斜杆，锯片与底 图 19 座间将形成 45°角。 如果所用的倾斜角超过 45° ，如图 20 所示将倾斜 杆外移，锯片与底座间可形成最大 55°角。 请务必确保在作出适当的调整后，牢牢紧固倾斜 杆。 3. 调整导轨 （纵剖薄板） （图 21、22）..选购件 将翼形螺栓 (B) 和锁簧安装到底座上。将导轨插入 45° －55° 底座并左右移动，调整锯割位置。拧紧翼形螺栓 (B)，并固定导轨。将导轨安装在主体的左侧或右...
  • Page 20 中文 操作 警告！ ○ 请勿触碰移动的部件。 ○ 请勿在锯片朝上或朝侧面的情况下操作电圆锯。 ○ 请勿固定锁定解除按钮。此外，携带电圆锯时，让手指远离扳机开关。否则 可能会在不经意间按下机身，导致意外事故。 ○ 仅在锯割作业时亮灯。如果在其他情况下亮起， 机身开关将在不经意间开启， 导致意外事故。 ○ 请勿使用砂轮。 ○ 请勿使用产品铭牌规定的锯片直径以外的锯片。 ○ 移动刀刃进行切锯时，请勿将电圆锯从工件上移开。 注意！ ○ 完成作业后，取出电池。 ○ 请勿直视 LED 灯光。持续或直接暴露在 LED 灯光下可能会导致视力受损。 ○ 为延长使用期限，锂离子电池配备了停止输出的保护功能。因此，若工具超 过负荷， 电机也会停止。然而， 这并非故障问题， 而是保护功能起作用的结果。 在这种情况下，请松开工具的开关，试着消除超过负荷的原因。 ○ 在使用前，请检查锁定解除按钮是否能平滑移动。 注 : 请勿锁住电机。...
  • Page 21 中文 如果在依照箭头方向按下“锁定解除按钮”的情况下拉动“扳机开关” ，则 可以打开总开关。 开关处于开启（ON）位置后，只要扳动扳机开关，即使松开锁定解除按钮， 锯片也会继续作业。此外，LED 灯将在常亮模式和 SW 互锁模式下持续亮灯。 4. 关于模式选择功能 按下模式选择开关，操作模式将会变化。 选择静音模式时，静音模式指示灯亮起。 在静音模式下，电机的最大 RPM 降低，可以在减少噪音的情况下进行高效 作业。 如果在电机以静音模式运行时负载增加，将自动切换到强力模式。 此外，如果负载再次降低，将自动恢复至静音模式。 在电源模式下，即使负载降低，也不会对静音模式作出改变。 模式 空载速度 强力 3800/min 静音 2000/min 注 : ○ 只有在安装电池和拉动开关后，模式才会改变。 ○ 即使开关处于 ON/OFF 位置，也可保持当前模式，或取下 / 插入电池。 5. 关于剩余电池电量指示灯 可以拉动开关，使剩余电池电量指示灯亮红灯，以查看剩余电量。 （图 24） 释放开关...
  • Page 22 中文 6. LED 灯的使用方法 按下照明模式开关，LED 灯模式的变化如 表 5 所示。指示绿色灯。( 图 25) 请经常关灯以防消耗电池电量。 表 5 照明模式开关 常亮模式 SW 互锁模 省电模式 式 面板 显示 开关面板 照明模式 状态 常亮模式 仅在软件 常灭 指示灯 （2 分钟后 运行时亮 关闭） 灯（松开 开关约 10 秒钟后 自动熄灭） LED 灯 注意...
  • Page 23 中文 警告 ! 在使用导轨时，避免斜向锯割，这可能会导 致锯割材料夹在锯片和导轨之间。否则可能 木料 造成人员受伤。 导轨 8. 锯割步骤 锯片 图 28 注意 ! ○ 重新检查锯片是否已牢固夹紧。 ○ 确认调整槽深的控制杆和倾斜角度。 倾斜 45° 未倾斜 (1) 将底座置于材料上，然后将记号线和锯片对准底 座前面的凹槽（图 29） 。 (2) 底 座 无 倾 斜 角 度 时， 使 用 凹 槽 右 侧（ 图 29、 图...
  • Page 24 中文 注 : 斜板 以 45 度倾斜角使用电锯时，可根据斜 板上的标记和底座倾斜计上的 [45] 进行 操作（图 32） 。 另外，如果需要以精确的角度使用电锯， 请用量角器等进行调整。 (3) 锯片在开始进行锯切材料之前，务必先 将开关切换至开启（ON）的位置。扳动 倾斜计 扳机时即可将开关切换至开启（ON） ， 而松开扳机时便可将开关切换至关闭 倾斜杆 （OFF） 。以定速笔直移动电圆锯可进行 图 32 最佳锯割。 注意 ! ○ 在开始锯割之前，先确认锯片以达到全速转速。 ○ 作业完成后，将电池从机身取下。 ○ 为避免刀刃尖端过热或锯片损坏，请勿在锯割时弯曲切割，或对锯片过于用 力。请确保刀刃平稳地向前移动。 ○ 如果用储存的备用电池来更换电池，电圆锯连续作业，将造成电机过热。 因此，如果外壳过热，请将电锯搁置一段时间。 ○...

  • Page 25: Led 灯警示信号 ( 图 34)

    中文 (8) 沿切割线将电锯移动至边角。 (9) 松开扳机，待刀刃完全停止，再从工件将刀刃取下。 ○ 请勿在刀刃移动时向后拉动电锯，否则可能导致反弹。 (10) 用曲线锯或手锯将边角锯割干净。 (11) 新开始锯割时，重复上述操作。 LED 灯警示信号 ( 图 34) 该产品设计出具有保护该工具以及电池的功能。 如表 6 所示，拉动开关后，如果在操作过程中触 发任意保护功能，LED 灯将闪烁。当启动任何保 护功能，立即将您的手指从开关上移开并按照正 确步骤所描述的指引进行操作。 图 34 表 6 保护功能 LED 灯显示 正确步骤 开启 0.1 秒 / 关闭 0.1 秒 负重过度保护 解除负担过重原因。...
  • Page 26 中文 3. 电动机的维护 确保下护罩 下护罩的 电动机绕线此电动工具的重要部件。 能平滑移动 转动部位 应避免损伤，注意不要被油液或水沾 湿。 使用 50 小时后，请用空气枪或其他 工具向电动机的通风孔内吹入干燥的 空气，仔细清洁电动机（图 35） 。 电动机中灰尘或杂质颗粒堆积可能会 下护罩与齿轮 导致故障。 罩之间的部位 保持室内通风 空气枪 图 35 4. 检查和维护下护罩 确保下护罩能平滑移动。 如果发生故障，请立即修理下护罩。 清洁和维护下护罩时，请使用空气枪或其他工具吹送干燥的空气，吹净下护 罩与齿轮罩之间的部位，以及下护罩的转动部位（图 35） 。 可以有效去除碎屑或其他杂质颗粒。 下护罩周围堆积碎屑或其他杂质颗粒，可能会导致故障或损伤。 警告 ! 如要防止灰尘吸入或眼睛刺痛，请在使用空气枪或其他工具清洁下护罩、通 风孔或产品的其他部分时，仔细佩戴好护目镜和防尘口罩。 方形 3mm 内六角扳手 5.
  • Page 27 10. 电力耗尽的电池的处理方法 警告 ! 请勿将电力耗尽的电池丢弃。如果焚烧电池，可能会引起爆炸。该电池可回 收利用。根据各国家和地区的法令法规，将电力耗尽的电池丢弃到城市垃圾 中属于违法行为。请向当地的固体废弃物负责人员咨询具体回收事宜或妥善 的处理方法。 11. 收藏 冲击起子机应收藏于温度低于 40℃和小孩拿不到的地方。 注 : 存放锂离子电池 在存放前请确保电池已完全充电。 电池在低电量的状态下长时间存放 (3 个月或更长 )，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对 电池进行拆卸和改动 ( 例如拆卸和更换电池组件或其他内部部件 )，那么我们 无法保证我们无线电动工具的安全性和使用性能。...

  • Page 28: 故障排除

    中文 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或 HiKOKI 公司授权服务中心咨询。 1. 电动工具 现象 可能的原因 解决办法 工具无法运行 没有剩余电池电量 为电池充电 插入电池时，扳机开关为按 安全功能被激活。 下状态。 一旦松开扳机开关，然后重 新拉动，工具将开始运转。 工具突然停止 工具过度负重 避免因负载过重而引发的问 题。 电池过热。 让电池冷却。 按下扳机开关 5 分钟或更久。这种情况不属于故障。 电机已自动停止以防止工具 发生故障。 无法倾斜 未松开倾斜杆。 松开倾斜杆，然后试着倾斜。 进行必要的调整操作后，紧 固松动的部分。 锯割效果不佳 锯片磨损或缺齿。 更换新的锯片。 螺栓松动。 拧紧螺栓。...

  • Page 29: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 BSL36..18 UC18YFSL 产品编号 : 329897 BSL18.. 电池 (14.4V－18V) 电池盖 电池 充电器 333555 321639 338917 944459 330888 302691 377954 373646 337528...

  • Page 30: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........30 SAFETY INSTRUCTIONS FOR ALL SAWS ..........33 FURTHER SAFETY INSTRUCTIONS FOR ALL SAWS .......33 SAFETY INSTRUCTIONS FOR SAWS WITH INNER PENDULUM GUARD ...34 PRECAUTIONS ON USING CIRCULAR SAW ..........35 CAUTION ON LITHIUM-ION BATTERY ............38 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ......39 SYMBOLS ....................40 NAME OF PARTS..................40...
  • Page 31 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 32 English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off...

  • Page 33: Safety Instructions For All Saws

    English Service a) Have your power tool serviced by a qualifi ed repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. CAUTION Keep children and infi rm persons away. When not in use, tools should be stored out of reach of children and infi rm persons. SAFETY INSTRUCTIONS FOR ALL SAWS DANGER Keep hands away from cutting area and the blade.

  • Page 34: Safety Instructions For Saws With Inner Pendulum Guard

    English — if the blade becomes twisted or misaligned in the cut, the teeth at the back edge of the blade can dig into the top surface of the wood causing the blade to climb out of the kerf and jump back toward the operator.

  • Page 35: Precautions On Using Circular Saw

    English Check the operation of the lower guard spring. If the guard and the spring are not operating properly, they must be serviced before use. Lower guard may operate sluggishly due to damaged parts, gummy deposits, or build-up of debris. Lower guard should be retracted manually only for special cuts such as “plunge cuts”...
  • Page 36 Fig. 5 using it immediately and arrange for repairs by a HiKOKI authorized service center. 11. Never wear gloves made of material liable to roll up such as cotton, wool, cloth or string, etc.
  • Page 37 English 13. Never operate without all guards in place. Never operate this tool without all guards or safety features in place and in proper working order. If maintenance or servicing requires the removal of a guard or safety feature, be sure to replace the guard or safety feature before resuming operation of the tool.

  • Page 38: Caution On Lithium-Ion Battery

    English 26. When working at elevated locations, clear the area of other people and aware of conditions below you. 27. Do not give a strong shock to the switch panel or break it. It may lead to a trouble. CAUTION ON LITHIUM-ION BATTERY To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output.

  • Page 39: Regarding Lithium-Ion Battery Transportation

    English 12. Do not immerse the battery or allow any fl uids to fl ow inside. Conductive liquid ingress, such as water, can cause damage resulting in fi re or explosion. Store your battery in a cool, dry place, away from combustible and fl ammable items. Corrosive gas atmospheres must be avoided.

  • Page 40: Symbols

    English SYMBOLS WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. To reduce the risk of injury, user must No-load speed read instruction manual. Direct current /min Oscillation per minute Rated voltage Warning NAME OF PARTS 1.

  • Page 41: Specifications

    English Battery (optional accessory) Battery Charger (optional accessory) Cord Ventilation holes Pilot lamp Terminals Battery cover Guide rail Nameplate Battery <BSL1850> <UC18YFSL> Fig. 9 Fig. 10 SPECIFICATIONS POWER TOOL Model C1807DA Voltage 18 V Power mode 3800 /min No-load speed Silent mode 2000 /min 90°...

  • Page 42: Standard Accessories

    English ○ Rotation speed changeover function (Power mode / Silent mode) (Power mode / Silent mode switch function) Mode selector switch Each press of the Mode Selector Switch Silent mode indicator lamp changes the operating mode. (Fig. 11) Silent mode reduces maximum motor RPM enabling effi...

  • Page 43: Battery Removal / Installation

    English BATTERY REMOVAL / INSTALLATION Battery removal Hold the handle tightly and push the battery latches to remove the battery (see Fig. 12). CAUTION Handle Never short-circuit the battery. Latch Battery installation Push Insert the battery while observing its polarities Battery (see Fig.
  • Page 44 English ● Pilot lamp indication The indications of the pilot lamp will be as shown in Table 2, according to the condition of the charger or the rechargeable battery. Table 2 Indications of the pilot lamp Lights for 0.5 seconds. Does not light Before Blinks for 0.5 seconds.
  • Page 45 Remove the cord or plug from the power and then connect it again after 30 seconds or so. If this does not cause the pilot lamp to blink in red (every second), please take the charger to the HiKOKI Authorized Service Center.

  • Page 46: Prior To Operation

    English PRIOR TO OPERATION CAUTION To avoid serious accident, ensure the switch is in the OFF position, and pull out the battery. Check the work area environment Check the work area to make sure that it is clear of debris and clutter. Clear the area of unnecessary personnel.
  • Page 47 If the lower guard should not move smoothly, never use it without repairing it. In such a case, get in touch with the store where you bought the circular saw or the HiKOKI AUTHORIZED SERVICE CENTER for necessary repair.

  • Page 48: Adjusting The Saw Prior To Use

    English Prepare a wooden work bench (Fig. 17) Base Lumber Since the saw blade will extend beyond the lower surface of the lumber, place the lumber on a work bench when cutting. If a square block is utilized as a work bench, select level ground to ensure it is properly stabilized.
  • Page 49 English Adjusting the angle of inclination WARNING Incline lever If the incline lever is loose, injury can result. Tighten it securely after adjustment. You can incline saw blade from 0˚ to a maximum angle of 55˚ 0˚–45˚ in relation to the base. As shown in Fig.

  • Page 50: Operation

    English OPERATION WARNING ○ Never touch the moving parts. ○ Never operate the circular saw with the saw blade turned upward or to the side. ○ Do not fi x and secure the lock-off button. Besides, keep your fi nger off the switch trigger when the circular saw is being carried around.
  • Page 51 English Operation of switch (Fig. 24) (switch trigger and light switch) Switch trigger For safe operation of the machine, a “lock-off button” is provided on the side of a handle. Lock-off button If the “switch trigger” is pulled in a state where “lock-off button”...
  • Page 52 English About Remaining Battery Indicator Remaining battery power can be verifi ed by pulling on the switch to make the remaining battery indicator lamp light up red. (Fig. 24 on page 51) The indicator lamp will change to the lighting mode indicator lamp (green) 10 seconds after the switch is released.
  • Page 53 English CAUTION ○ Do not expose directly your eye to the light by looking into the light. If your eye is continuously exposed to the light, your eye will be hurt. ○ Wipe off any dirt or grime attached to the lens of the LED light with a soft cloth, being careful not to scratch the lens.
  • Page 54 English Cutting procedures CAUTION ○ Recheck that the saw blade is securely clamped. When When not ○ Confi rm that the lever for adjusting the slot depth, Inclined 45° Inclined and the angle of inclination. Place the base on the material, then align the premarked line and the saw blade with the notch at the front of the base (Fig.
  • Page 55 English Ensure that the switch is turned to the ON position before the saw blade comes in contact with the lumber. The switch is turned ON when the switch trigger is squeezed; and OFF when the switch trigger is released. Moving the saw straight at a constant speed will produce optimum cutting.

  • Page 56: Led Light Warning Signals

    English LED LIGHT WARNING SIGNALS (Fig. 34) This product features functions that are designed to protect the tool itself as well as the battery. While the switch is pulled, if any of the safeguard functions are triggered during operation, the LED light will blink as described in Table 6. When any of the safeguard functions are triggered, immediately remove your fi...
  • Page 57 English Motor unit maintenance The motor winding is an important part of this tool. Avoid damaging and be careful to avoid contact with cleaning oil or water. After 50 hours of use, clean the motor by blowing into the ventilation holes of the motor housing with dry air from an air gun or other tool (Fig.
  • Page 58 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 59: Troubleshooting

    English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Power tool Symptom Possible cause Remedy Tool doesn’t run No remaining battery power Charge the battery.

  • Page 60: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. BSL36..18 UC18YFSL Part Number: 329897 BSL18.. Battery (14.4 V–18 V) Battery cover Battery Charger 321639 333555 338917 944459 330888 302691...
  • Page 64 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号： C99741821 G 发行日期： 2021年 6月 中国印刷...
