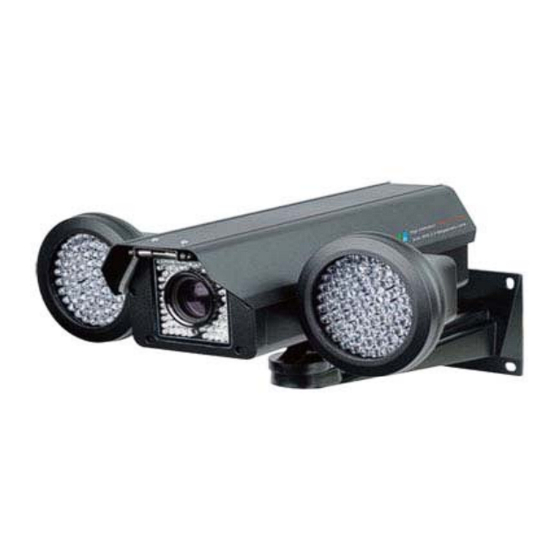

COP-USA CHLP100IR-EF User Manual

Hide thumbs
1
2
3
4
5
6
7
8
9

Advertisement

Quick Links

Download this manual

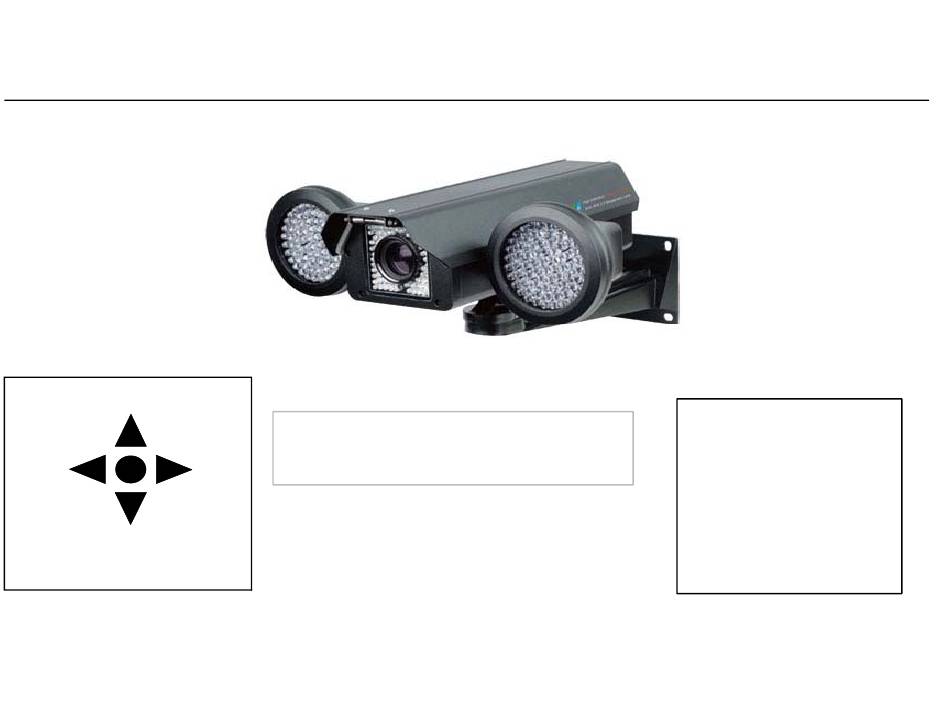

This Button is located inside the Housing in the back
of the Box Camera.
Packing List:
‐ 1 Arlen Screwdriver
‐ 1 Bracket
‐ 1 kit with screws and anchors
User's Manual
CHLP100IR‐EF
Press the center Button to Enter the OSD Menu.
Move Up or Down to move thru the menu options and left or right to
change values on the menu.
Once changed just exit and settings will be saved automatically.
‐ 1 Specification Sheet
‐ 1 DC connector
MENU
GENERAL
AWB
AE
D&N
MOTION
PRIVACY
COMM
RESET

Advertisement

loading
Need help?

Need help?

Do you have a question about the CHLP100IR-EF and is the answer not in the manual?

Questions and answers

Related Manuals for COP-USA CHLP100IR-EF

Summary of Contents for COP-USA CHLP100IR-EF

  • Page 1 User's Manual CHLP100IR‐EF MENU Press the center Button to Enter the OSD Menu. GENERAL Move Up or Down to move thru the menu options and left or right to  change values on the menu. Once changed just exit and settings will be saved automatically. D&N MOTION PRIVACY COMM RESET This Button is located inside the Housing in the back  of the Box Camera.  Packing List: ‐ 1 Arlen Screwdriver  ‐ 1 Specification Sheet ‐ 1 Bracket ‐ 1 DC connector  ‐ 1 kit with screws and anchors ...
  • Page 2 1. GENERAL ZOOM ON/OFF NEGA/POSI POSI/NEGA SHARPNESS 0‐15 MIRROR NORMAL ‐ HORIZONTAL ‐ VERTICAL ‐ ROTATE ECLIPSE ON/OFF SYNC INITIAL ON/OFF SYNC: ZOOM:(Digital Zoom) MIRROR: The Line‐Lock (L/L) feature allows  ON/OFF NORMAL‐ normal position the camera to synchronize its HORIZONTAL ‐ flip the image  frame rate to the power line phase.  NEGA/POSI:(Negative or Positive  horizontally The function is only available Image) VERTICAL‐ flip the image vertically when the camera is operated by AC  ROTATE ‐ rorates the image 90  power. It allows the reduction SHARPNESS: degrees clockwise of the fluorescent lights color  Adjusts the Shapness of the Image   rolling effect. When using 12v DC the bigger the number the sharper ...
  • Page 3 3.  AE LENS SELECT DC  BRIGHTNESS 0~60 0~60 BACKLIGHT OFF / LOW / MID / HIGH OFF / LOW / MID / HIGH FLICKERNESS ON/OFF NOT USE SHUTTER SPD. NORMAL, 1/25~1/10000 NOT USE AGC MAX SET AGC OFF / LOW / MID / HIGH AGC OFF / LOW / MID / HIGH MAX FLD SET OFF/2FLD/4FLD/8FLD/16FLD/32FLD/64FLD OFF/2FLD/4FLD/8FLD/16FLD/32FLD/64FLD INITIAL LENS SELECT  SHUTTER SPD DC‐ License plate camera mode Adjusts the Shutter Speed (Normal, 1/25~1/10000) ELECTR‐Uses an electronic iris  AGC MAX SET BRIGHTNESS Automatic Gain Control can be set to LOW, MEDIUM,  This option allows you to set the brightness of the HIGH or OFF. In a dark environment, when AGC is set camera video to High, the image becomes brighter. The setting here is  related to the setting in Day & Night mode. BACKLIGHT What this will do is brighten the object up in the MAX FLD SET foreground and dim everything down in the ...
  • Page 4 5. MOTION DETECT MODE ON/OFF MD DISPLAY ON/OFF DETECT AREA CENTER/OUT/UPPER/WHOLE/USER USER AREA NOT USE/NOT USE/NOT USE/NOT USE/SET SENSITIVITY ALARM TIME 1SEC~60SEC INITIAL DETECT MODE (ON/OFF) This Function allows to identify the area where the motion is detected MD DISPLAY(ON/OFF) This Function allows to identify the area where the motion is detected DETECT AREA (ON/OFF) This Function allows to identify the area where the motion is detected USER AREA(ON/OFF) This Function allows to identify the area where the motion is detected SENSITIVITY(ON/OFF) This Function allows to identify the area where the motion is detected ALARM TIME(ON/OFF) This Function allows to identify the area where the motion is detected 6. PRIVACY AREA AREA MASK ON/OFF This camera has up to 8 masking areas. These 8 Masking Areas can be setup anywhere in the screen. COLOR BLACK / GRAY / WHITE and each mask can be enabled or disabled anytime. START X 0~187 END X 2~189 START Y 0~124 MASK ...

  • Page 5: Dipswitches Settings

    7. COMM PROTOCOL CAMERA ID ID DISPLAY OFF/ON ZONE LABEL ON/OFF ZONE LABEL UP/DN CHAR SELECT VERSION VER 1.1 LE/RI POSITION INITIAL MENU RETURN PROTOCOL  P/D CAMERA ID ‐ 000 ID DISPLAY (ON/OFF) ZONE LABEL (ON/OFF) set the camera  label and location of the label on the screen VERSION‐ (N/A) 8 RESET 8. RESET OFF STATE Dipswitches Settings For License plate Camera Mode: Dipswitch #10 ‐ ON Also Adjust the Dipswitches for LUX Sensitivity For High Resolution Camera Mode: Dipswitch#10 ‐ OFF 1 LUX 1,2 OFF When Set to License Plate Mode, please select the Shutter Speed in the OSD Menu 2 LUX 1 OFF 2 ON 4 LUX 1 ON 2 OFF 1/50 sec 20mph 30kph...
