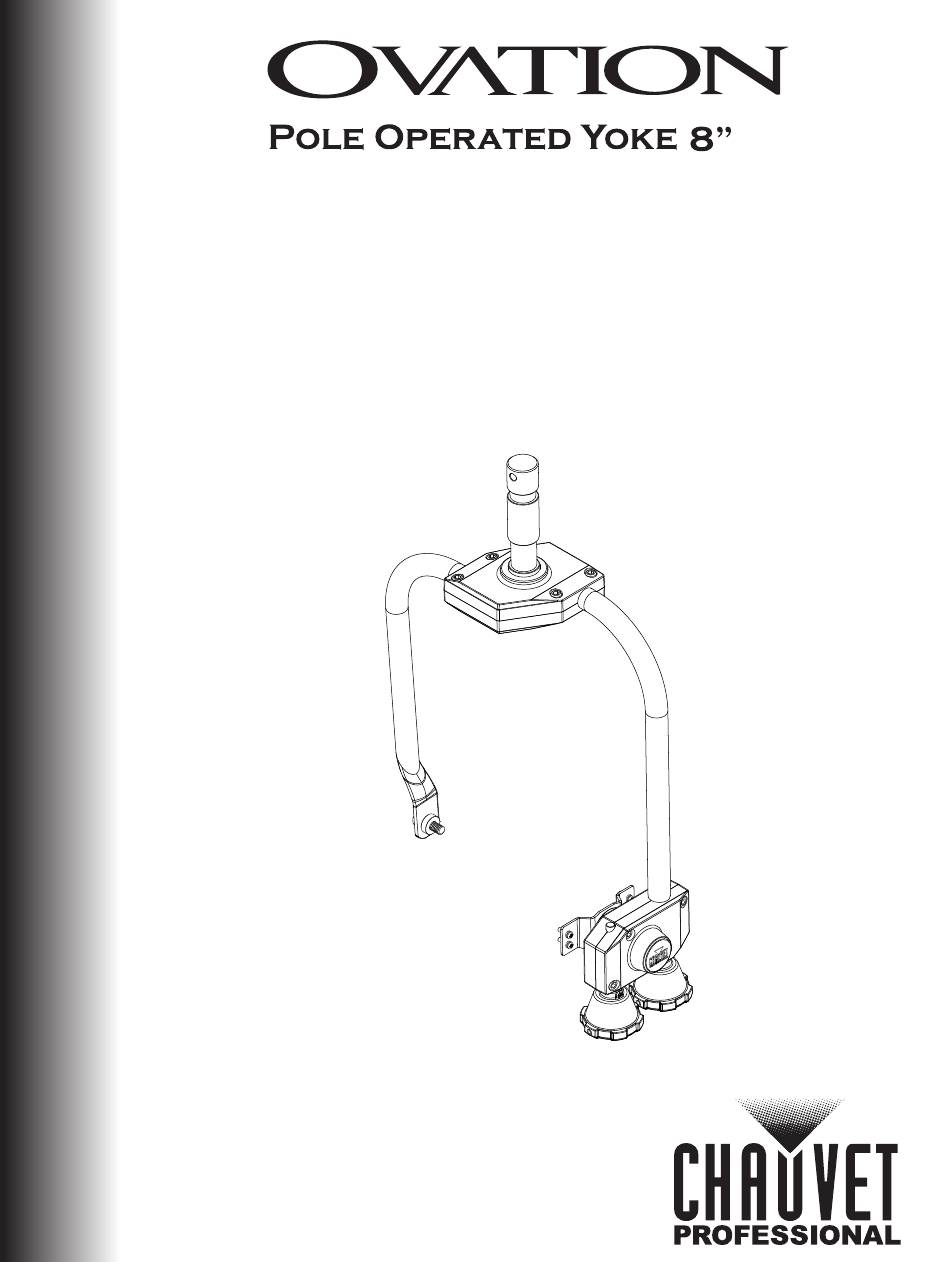

- Page 1 Quick Reference Guide English Español Français Deutsch Nederlands...
-
Page 2: What Is Included

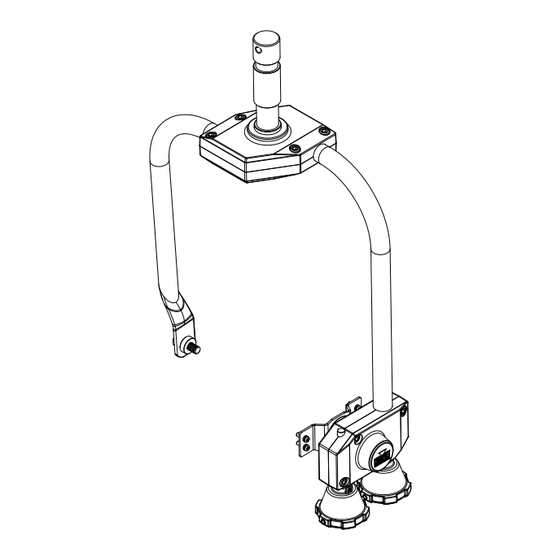

The Ovation Pole Operated Yoke - 8" is fitted with a Junior Pin for easy studio mounting by standard receivers. Only for use with Ovation F-265WW, F-915VW, or F-915FC that have a manufacturing date after March 2019. -
Page 3: Operation
Ovation Pole Operated Yoke - 8" Line up and insert the large screw with washers into the single bracket. Place the collet between the yoke and the fixture. Turn the screw to tighten the bracket to the fixture. To avoid damage, the collet/spacer must be placed between the yoke and fixture. Operation Mount the fixture using the Junior Pin Spigot. -
Page 4: Instalación
El yugo accionado con pértiga de 8’’ va equipado con una clavija pequeña para montarlo fácilmente en estudio con receptores estándar. Solo para uso con Ovation F-265WW, F-915VW o F-915FC con fecha de fabricación posterior a marzo de 2019. - Page 5 Ovation Pole Operated Yoke - 8" Alinee e inserte el tornillo largo con arandelas en el soporte sencillo. Coloque el engarce entre el yugo y el aparato. Gire el tornillo para apretar el soporte al aparato. Para evitar daños, debe colocarse el engarce/espaciador entre el yugo y el aparato. Funcionamiento Monte el aparato utilizando la espiga de clavija pequeña.
-
Page 6: Ce Qui Est Inclus
Ovation Pole Operated Yoke - 8" Instructions de Ovation Pole Operated Yoke - 8" Le Ovation Pole Operated Yoke - 8" est une lyre de remplacement pour les projecteurs Ovation 8” Class Fresnels permettant un panoramique et un basculement depuis le sol, à l'aide d'une perche d'opération standard. - Page 7 Ovation Pole Operated Yoke - 8" Configuration Retirez l'étrier d'origine de l'appareil. Alignez et insérez les quatre petites vis à travers le support avec les boutons de réglage dans le panneau latéral de l'appareil. Tournez les vis pour serrer le support sur le projecteur.
- Page 8 Ovation Pole Operated Yoke - 8" Fonctionnement Montez le projecteur à l'aide de l'embout Spigot Junior Pin. Pour faire un panoramique avec le projecteur: • A l'aide d'une perche d'opération standard, accrochez le bouton bleu • Tournez le bouton pour faire pivoter le projecteur sur 360°...
- Page 9 Ovation Pole Operated Yolk - 8" Ovation Pole Operated Yolk - 8" -Anweisungen Das Ovation Pole Operated Yolk - 8" ersetzt die Fresnels der Ovation 8-Zoll-Klasse. Es ermöglicht die Schwenkung und Neigung vom Boden aus, über eine standardmäßige Steuerstange. Das Ovation Pole Operated Yolk - 8"...
- Page 10 Ovation Pole Operated Yolk - 8" Konfiguration Entfernen Sie das originale Joch vom Gerät. Richten Sie die vier kleinen Schrauben aus und stecken Sie sie durch den Bügel mit den Verstellknöpfen und in die seitliche Abdeckung des Geräts. Drehen Sie die Schrauben so, dass der Bügel am Gerät festgeschraubt wird.
- Page 11 Ovation Pole Operated Yolk - 8" Funktionieren Befestigen Sie das Gerät mit dem Junior Pin-Zapfen. So schwenken Sie das Gerät: • Hängen Sie eine standardmäßigen Steuerstange in den blauen Drehknopf • Drehen Sie den Drehknopf, um das Gerät um 360° schwenken zu können So neigen Sie das Gerät: •...
-
Page 12: Wat Is Inbegrepen
De paalbediende beugel - 8" is uitgerust met een Junior Pin voor eenvoudige studiomontage door standaardontvangers. Alleen voor gebruik met Ovation F-265WW, F-915VW, of F-915FC met een productiedatum na maart 2019. - Page 13 Ovation Pole Operated Yolk - 8" Opstelling Verwijder de originele beugel van de armatuur. Lijn hem uit en plaats de vier kleine schroeven door de beugel met instelknoppen in het zijpaneel van de armatuur. Draai de schroeven aan om de beugel aan de armatuur te bevestigen.
- Page 14 Ovation Pole Operated Yolk - 8" Werking Monteer de armatuur met behulp van de Junior Pin-koppeling. Om de armatuur te zwenken: • Met een standaard bedieningspaal, haak de blauwe knop vast • Draai de knop om de armatuur 360° te zwenken Om de armatuur te kantelen: •...
-
Page 15: Technical Specifications
Technical Specifications Dimensions and Weight Length Width Height Weight 20.72 in (526.3 mm) 12.60 in (320 mm) 4.63 in (117.8 mm) 5.6 lb (2.6 kg) Note: Dimensions in inches are rounded. Housing Exterior Color Material Black Aluminum die-cast Effects Pan and Tilt Pan Range Tilt Range 360°/360°... -
