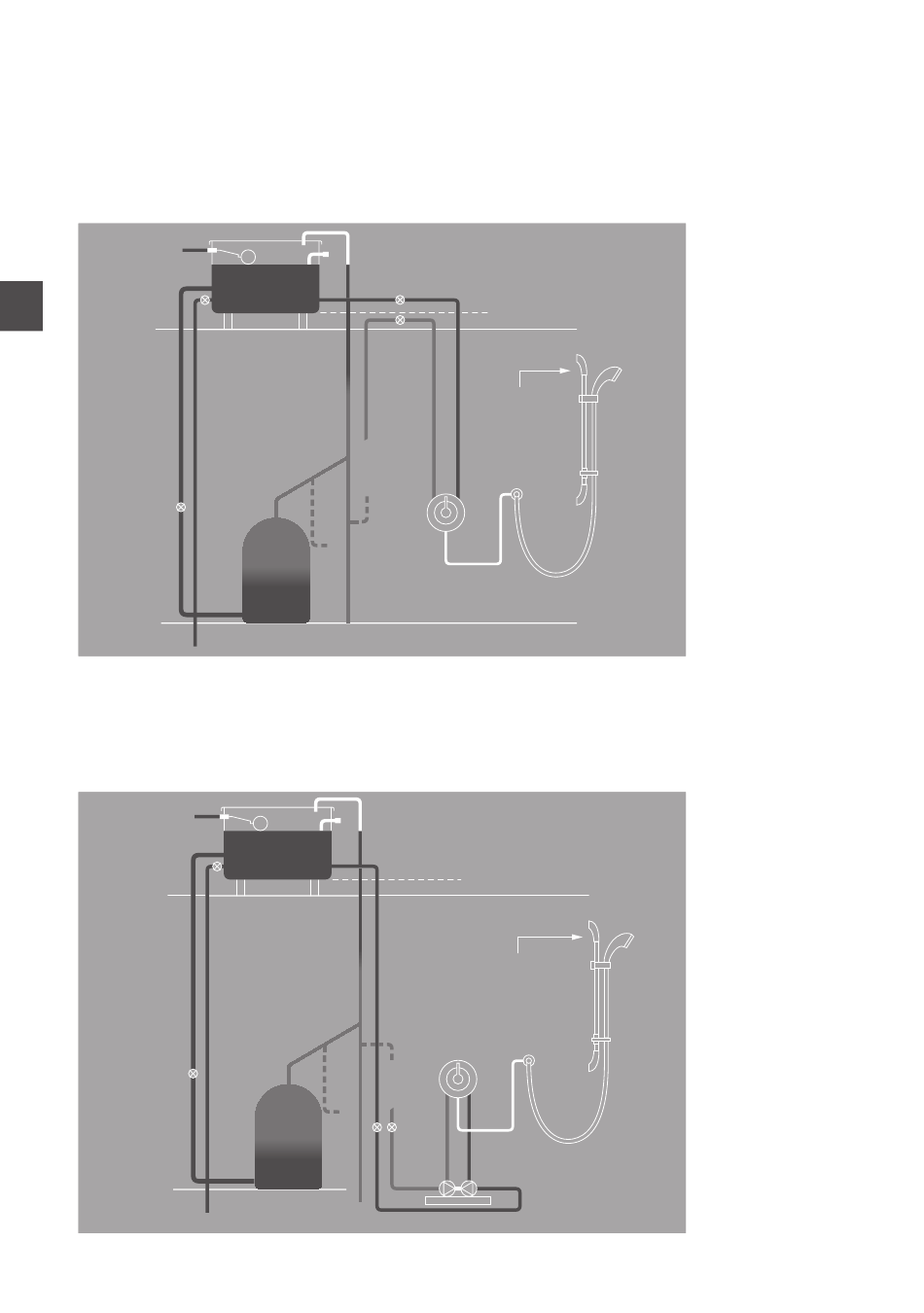

TYPOWA INSTALACJA UKŁADU WZMOCNIONEGO GRAWITACJĄ
(nadaje się do użytku z zaworami prysznicowymi Midas 110/220)
Głowica musi mieć rozmiar min. 1 m
Zapoznaj się ze stroną 6 (pozycja)
Zasilanie
PL
Dopływ
zimnej wody
do zbiornika
TYPOWA INSTALACJA UKŁADU WZMOCNIONEGO GRAWITACJĄ
(nadaje się do użytku ze wszystkimi zaworami Midas)
Zapoznaj się z uwagami na stronie 6*
Zasilanie
Dopływ
zimnej wody
do zbiornika
8
Rura odpowietrzająca
i pobierająca do ciepłej
wody
Podłącz
„A" lub „B"
B
A
Zbiornik
ciepłej wody
Rura odpowietrzająca
i pobierająca do ciepłej
wody
„A" lub „B"
A
Zbiornik
ciepłej wody
Spód zbiornika
Najwyższy punkt
musi znajdować
się poniżej spodu
zbiornika
Spód zbiornika
Najwyższy punkt
musi znajdować
się poniżej spodu
zbiornika
B
Podłącz
