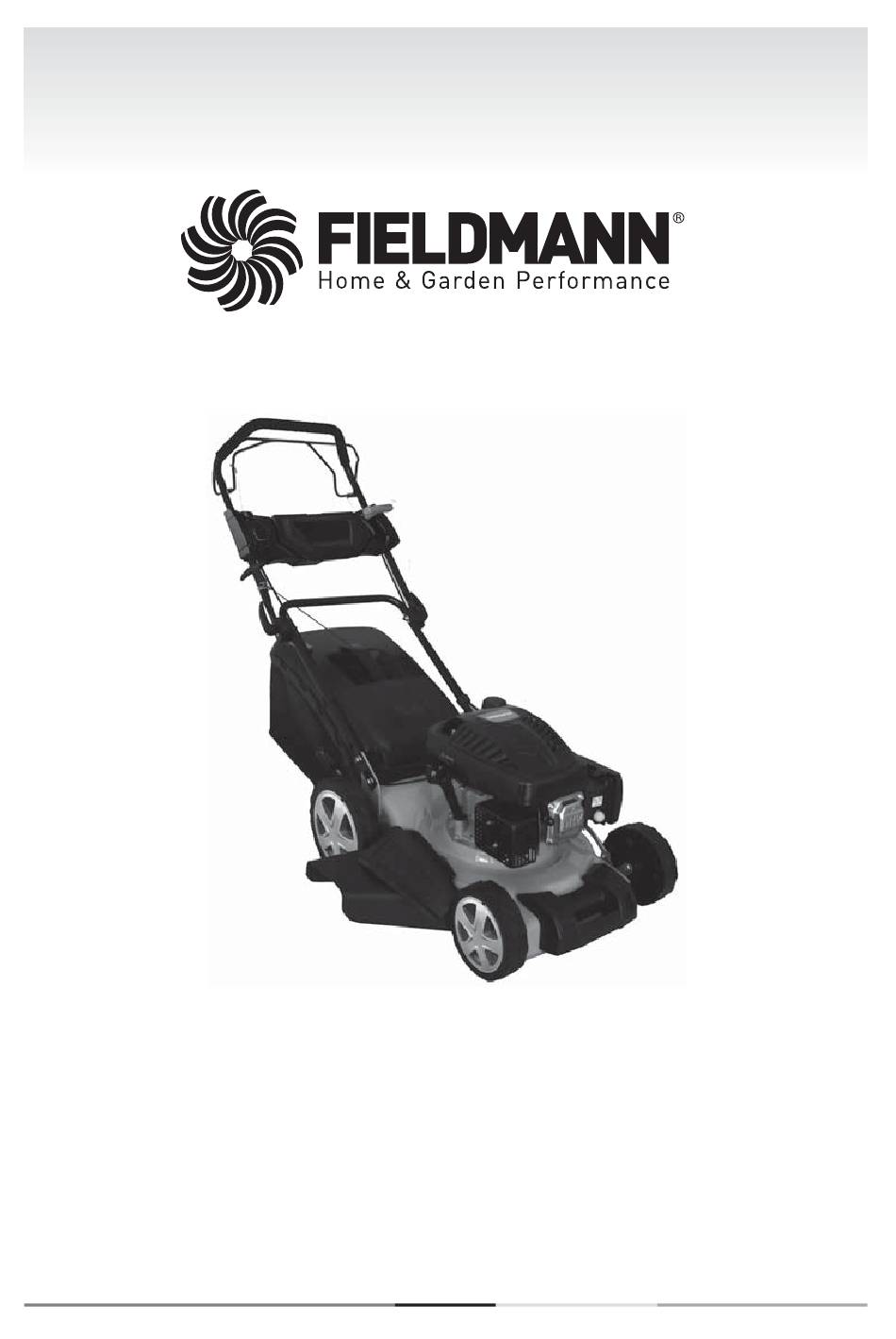

Table of Contents Petrol Lawnmower USER’S MANUAL Thank you for purchasing this rotary petrol lawnmower. Before you start using it, please, carefully read this user’s manual and save it for possible future use. TABLE OF CONTENTS 1. GENERAL SAFETY INSTRUCTIONS .........................4 Important safety information ..........................4 Packaging ..................................4 User's Manual ................................4...
The user's manual also contains operating, maintenance and repair instructions. The manufacturer takes no responsibility for accidents or damages resulting from not following the instructions in this manual. FZR 4616 BES...
Explanation of instruction labels on the machine 2. EXPLANATION OF INSTRUCTION LABELS ON THE MACHINE Before putting into operation, please carefully read the user's manual. Keep other persons away from the work area. Attention, rotating blades! Protect yourself against the danger of injury to limbs. Emission of toxic gasses.
Page 6
Always maintain a distance from moving parts. Travel along the slope on contours, not up and down. Conforms to all relevant European directives. Petrol is extremely fl ammable and therefore allow the engine to cool down for 2 minutes before adding more fuel. FZR 4616 BES...
Description of the lawnmower | Assembly/Preparation 3. DESCRIPTION OF THE LAWNMOWER (Fig. 1) 1. Start / brake lever Fig. 1 2. Travel lever 3. Choke control lever 4. Top part of the handle 5. Handle screws with quick couplers 6. Bottom part of the handle 7.
Attach the plastic handle panel using the included screws (fi g. 3). The screws used for fastening the panel at the top part are shorter than the screws intended for fastening at the bottom part. Fig. 3 FZR 4616 BES...
Assembling the lawnmower | Before starting the lawnmower 3. ASSEMBLING THE GRASS CATCHER Secure the plastic hooks at the end of the textile part of the grass catcher into the steel frame (fi g. 4). Fig. 4 IMPORTANT NOTICE: The grass catcher is equipped with a full indicator. It is a plastic fl ap at the rear of the grass catcher.
Caution! The lawnmower is equipped with a charging coil, which recharges the battery while mowing. In the event that the battery is completely fl at (e.g. over winter), it is possible to start the lawnmower using the starting cord. FZR 4616 BES...
Controlling and operating the lawnmower CONTROLLING TRAVEL The travel is controlled using the travel lever (Fig. 7 – point 1). When the lever is pulled to the handle, the lawnmower will start moving. To stop, release the lever. This lawnmower has one constant speed. Fig.
Tighten the screw. The tightening torque is 40 Nm. When replacing the the blade, replace the fastening bolt also. Fig. 10 CHANGING THE MOTOR OIL Caution! For this task, we recommend that you contact an authorised service centre. FZR 4616 BES...
Controlling and operating the lawnmower | Safety instructions The drain plug is located under the engine Fig. 11 (Fig. 11 – point 1). Place a suitable container for catching the used oil under the engine and remove the plug. Tilt the lawnmower so that all the oil can drain from the oil tank.
It is necessary to always keep in mind that the larger part of grass consists of a stem and one or more leaves. When the leaves are cut off completely, the lawn is damaged and the renewal of growth will be much more diffi cult. FZR 4616 BES...
Maintenance The following instructions generally apply: – excessively low mowing causes disruption to the roots and subsequently “spotty” appearance; – in summer, mowing must be higher to prevent the soil from drying out; – mowing wet grass may result in a lower effi ciency of the blade due to grass catching on the blade and grass being ripped out of the ground;...
Screw out the spark plug and pour a small amount of motor oil into the socket. Gently pull the pull cord 2 to 3 times. Use a clean cloth to clean the exterior surfaces. Store the machine in a clean dry location. FZR 4616 BES...
Technical specifi cations 10. TECHNICAL SPECIFICATIONS Engine type OHV, air cooled, 4-stroke Rated power 2.50 kW Engine rpm 3000 rpm Displacement 139 cm Starting Electric, gel battery 12V, 7Ah Fuel tank volume 1.2 litres Recommended fuel Petrol - lead-free, at least 95 octane Oil tank volume 0.6 l Recommended oil...
We Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.:323204111, hereby declare, that the Fieldmann FZR 4616 BES Petrol Lawnmower (year of manufacture is indicated on the rating label and is followed by the serial number of the machine, meets the directives COUNCIL DIRECTIVE: 2006/42/EC –...
Disposal 12. DISPOSAL INSTRUCTIONS AND INFORMATION REGARDING THE DISPOSAL OF USED PACKAGING MATERIALS Dispose of used packaging material at a site designated for waste in your municipality. The machine and its accessories are manufactured from various materials, e.g. metal and plastic.
Page 21
Obsah Benzínová sekačka na trávu NÁVOD K OBSLUZE Děkujeme vám, že jste si zakoupili tuto zahradní benzínovou rotační sekačku. Než ji začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití. OBSAH 1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY ......................22 Důležitá...
Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy. Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu. FZR 4616 BES...
Vysvětlení štítků s pokyny na stroji 2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI Před uvedením do provozu si prosím pozorně přečtěte návod k obsluze. Udržujte ostatní osoby mimo pracovní oblast. Pozor, rotující nože! Chraňte se před nebezpečím poranění končetin. Emise toxických plynů. Benzínovou sekačku nepoužívejte v uzavřených či neventilovaných prostorách.
Page 24
Používejte ochranu dýchacích orgánů. Neustále udržujte odstup od pohybujících se dílů. Pohybujte se svahem po vrstevnici, ne nahoru a dolů. Vyhovuje všem příslušným evropským směrnicím. Benzín je extrémně hořlavý a proto před doplňováním paliva nechte motor 2 minuty vychladnout. FZR 4616 BES...
Obr. 2 2. INSTALACE PANELU MADLA Připevněte plastový panel madla pomocí přiložených šroubů (obr 3.). Šrouby použité pro připevnění panelu v horní části jsou kratší, než šrouby určené pro uchycení ve spodní části. Obr. 3 FZR 4616 BES...
Sestavení sekačky | Před spuštěním sekačky 3. SESTAVENI KOŠE Zajistěte plastové háčky zakončení textilní části koše do ocelové konstrukce (obr 4.) Obr. 4 DŮLEŽITÉ UPOZORNĚNÍ: Koš je vybaven ukazatelem zaplnění. Jedná se o plastovou klapku v zadní části koše. Není-li koš zaplněn, klapka je přizvednutá. Při jejím zavření je nutné koš vysypat. 6.
Jedná se o zcela běžnou situaci, která nepředstavuje žádný problém. Upozornění! Sekačka je vybavena dobíjecí cívkou, která v průběhu sečení dobíjí baterii. V případě, že i tak dojde k úplnému vybití bakterie (např. přes zimu), je možné sekačku nastartovat ručně pomocí startovací šňůry. FZR 4616 BES...
Ovládání a provoz sekačky OVLÁDÁNÍ POJEZDU Pojezd se ovládá pomocí páky pojezdu (Obr 7 – bod 1) Po přitáhnutí páky k madlu se sekačka rozjede. Pro zastavení páku opět uvolněte. Tato sekačka má jednu, konstantní rychlost. Obr. 7 ROZSAH POUŽITÍ BENZÍNOVÉ SEKAČKY Sečení...
Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko. Vypouštěcí zátka se nachází pod motorem (Obr 11 – bod 1). Umístěte pod motor vhodnou nádobu na zachycení použitého oleje a sejměte zátku. Nakloňte sekačku tak, aby mohl vytéci všechen olej ze zásobníku. FZR 4616 BES...
Ovládání a provoz sekačky | Bezpečnostní pokyny Po vypuštění oleje umístěte zátku zpět do otvoru, Obr. 11 ujistěte se, že je zátka umístěna řádně na svém místě, a otřete případné kapky rozlitého oleje. Doplňte do zásobníku olej typu SAE30 nebo 15W-40. Po vložení...
„skvrnitým“ vzhledem; – v létě musí být sečení vyšší, aby se zabránilo vysychání půdy; – sečení mokré trávy může způsobit snížení účinnosti nože následkem zachytávání trávy na noži a vytrhávání travnatého porostu; FZR 4616 BES...
Údržba – v případě mimořádně vysoké trávy je vhodné provést první sečení s maximální dovolenou výškou stroje a poté provést druhé sečení až po dvou nebo třech dnech. Trávník bude mít lepší vzhled pravidelným a celoplošným posekem stejné výšky a dodržováním střídání dvou směrů.
Kompletně vylijte palivo z palivové nádrže a karburátoru. Vyšroubujte zapalovací svíčku a nalijte do otvoru malé množství motorového oleje. Jemně potáhněte 2 až 3krát startér. Čistým hadrem vyčistěte vnější plochy. Stroj uskladněte na čistém a suchém místě. FZR 4616 BES...
Technické údaje 10. TECHNICKÉ ÚDAJE Typ motoru OHV, vzduchem chlazený, 4 taktní Nominální výkon 2,50 kW Otáčky motoru 3000 ot./min Zdvihový objem 139 cm Startování Elektrické, baterie gelová 12V, 7Ah Objem palivové nádrže 1,2 litru Doporučené palivo Benzín- bezolovnatý, min 95 oktanů Objem olejové...
ES PROHLÁŠENÍ O SHODĚ My Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.:323204111, závazně prohlašujeme, že benzínová sekačka Fieldmann FZR 4616 BES (rok výroby je vyznačen na typovém štítku a je následován výrobním číslem stroje, splňuje předpisy SMĚRNICE RADY: 2006/42/EC –...
Likvidace 12. LIKVIDACE POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu. Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů. Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu. Tento výrobek splňuje veškeré...
Page 39
Obsah Benzínová kosačka na trávu NÁVOD NA OBSLUHU Ďakujeme vám, že ste si kúpili túto záhradnú benzínovú rotačnú kosačku. Skôr ako ju začnete používať, prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho pre prípad ďalšieho použitia. OBSAH 1.
Poznámka: Ak odovzdávate stroj ďalším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy. Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návodu. FZR 4616 BES...
Vysvetlenie štítkov s pokynmi na stroji 2. VYSVETLENIE ŠTÍTKOV S POKYNMI NA STROJI Pred uvedením do prevádzky si, prosím, pozorne prečítajte návod na obsluhu. Udržujte ostatné osoby mimo pracovnej oblasti. Pozor, rotujúce nože! Chráňte sa pred nebezpečenstvom poranenia končatín. Emisia toxických plynov. Benzínovú kosačku nepoužívajte v uzatvorených či neventilovaných priestoroch.
Page 42
Používajte ochranu dýchacích orgánov. Neustále udržujte odstup od pohybujúcich sa dielov. Pohybujte sa svahom po vrstevnici, nie nahor a dole. Vyhovuje všetkým príslušným európskym smerniciam. Benzín je extrémne horľavý a preto pred doplňovaním paliva nechajte motor 2 minúty vychladnúť. FZR 4616 BES...
Obr. 2 2. INŠTALÁCIA PANELU DRŽADLA Pripevnite plastový panel držadla pomocou priložených skrutiek (obr. 3.). Skrutky použité na pripevnenie panelu v hornej časti sú kratšie, než skrutky určené na uchytenie v spodnej časti. Obr. 3 FZR 4616 BES...
Zostavenie kosačky | Pred spustením kosačky 3. ZOSTAVENIE KOŠA Zaistite plastové háčiky zakončenia textilnej časti koša do oceľovej konštrukcie (obr. 4.) Obr. 4 DÔLEŽITÉ UPOZORNENIE: Kôš je vybavený ukazovateľom zaplnenia. Ide o plastovú klapku v zadnej časti koša. Ak nie je kôš zaplnený, klapka je nadvihnutá. Pri jej zatvorení je nutné kôš vysypať. 6.
Ide o celkom bežnú situáciu, ktorá nepredstavuje žiadny problém. Upozornenie Kosačka je vybavená dobíjacou cievkou, ktorá v priebehu kosenia dobíja batériu. V prípade, že aj tak dôjde k úplnému vybitiu baktérie (napr. cez zimu), je možné kosačku naštartovať ručne pomocou štartovacej šnúry. FZR 4616 BES...
Ovládanie a prevádzka kosačky OVLÁDANIE POJAZDU Pojazd sa ovláda pomocou páky pojazdu (Obr. 7 – bod 1). Po pritiahnutí páky k držadlu sa kosačka rozbehne. Na zastavenie páku opäť uvoľnite. Táto kosačka má jednu, konštantnú rýchlosť. Obr. 7 ROZSAH POUŽITIA BENZÍNOVEJ KOSAČKY Kosenie so zberom pokosenej trávy do koša na trávu Kosenie so zadným vyhadzovaním pokosenej trávy Kosenie s bočným vyhadzovaním...
Upozornenie Na tento účel odporúčame kontaktovať autorizované servisné stredisko. Vypúšťacia zátka sa nachádza pod motorom (Obr. 11 – bod 1). Umiestnite pod motor vhodnú nádobu na zachytenie použitého oleja a odoberte zátku. Nakloňte kosačku tak, aby mohol vytiecť všetok olej zo zásobníka. FZR 4616 BES...
Ovládanie a prevádzka kosačky | Bezpečnostné pokyny Po vypustení oleja umiestnite zátku späť do otvoru, uistite sa, že je zátka umiestnená riadne na svojom Obr. 11 mieste, a utrite prípadné kvapky rozliateho oleja. Doplňte do zásobníka olej typu SAE30 alebo 15W-40. Po vložení...
– v prípade mimoriadne vysokej trávy je vhodné vykonať prvé kosenie s maximálnou dovolenou výškou stroja a potom vykonať druhé kosenie až po dvoch alebo troch dňoch. Trávnik bude mať lepší vzhľad pravidelným a celoplošným kosením rovnakej výšky a dodržiavaním striedania dvoch smerov. FZR 4616 BES...
Údržba ÚDRŽBA Všetky matice, svorníky a skrutky musia byť riadne dotiahnuté tak, aby zariadenie bolo v bezpečnom a prevádzkyschopnom stave. Pravidelná údržba je základným predpokladom na zaistenie bezpečnosti používateľa, zachovanie prevádzkyschopnosti a vysokého výkonu kosačky. Zariadenie s benzínom v nádrži nikdy neuskladňujte vnútri budovy, kde by sa výpary mohli dostať do dosahu otvoreného ohňa, iskry alebo zdroja vysokej teploty.
Kompletne vylejte palivo z palivovej nádrže a karburátora. Vyskrutkujte zapaľovaciu sviečku a nalejte do otvoru malé množstvo motorového oleja. Jemne potiahnite 2- až 3-krát štartér. Čistou handrou vyčistite vonkajšie plochy. Stroj uskladnite na čistom a suchom mieste. FZR 4616 BES...
Technické údaje 10. TECHNICKÉ ÚDAJE Typ motora OHV, vzduchom chladený, 4-taktný Nominálny výkon 2,50 kW Otáčky motora 3000 ot./min Zdvihový objem 139 cm Štartovanie Elektrické, batéria gélová 12 V, 7 Ah Objem palivovej nádrže 1,2 litra Odporúčané palivo Benzín – bezolovnatý, min. 95 oktánov Objem olejovej nádrže 0,6 l Odporúčaný...
ES VYHLÁSENIE O ZHODE My, Fast ČR, a. s., Černokostelecká 251 01 Říčany u Prahy, tel.: 323204111, záväzne vyhlasujeme, že benzínová kosačka Fieldmann FZR 4616 BES (rok výroby je vyznačený na typovom štítku a je nasledovaný výrobným číslom stroja) spĺňa predpisy SMERNICE RADY: 2006/42/EC –...
Likvidácia 12. LIKVIDÁCIA POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu. Stroj a jeho príslušenstvo sú vyrobené z rôznych materiálov, napr. z kovu a plastov. Poškodené súčiastky odovzdajte do triedeného zberu. Informujte sa na príslušnom úrade. Tento výrobok spĺňa všetky základné...
Page 57
Tartalom Benzines fűnyíró HASZNÁLATI ÚTMUTATÓ Köszönjük, hogy megvásárolta ezt a kerti benzines rotációs fűnyírót. Mielőtt használni kezdi, fi gyelmesen olvassa el ezt a használati útmutatót és őrizze meg a későbbiekre. TARTALOM 1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK ......................58 Fontos biztonsági figyelmeztetések ....................... 58 Csomagolás ................................
Megjegyzés: Ha a gépet újabb személynek adja el, az útmutatóval adja át. A használati útmutató utasításainak betartása a gép helyes használatának alapja. A használati útmutató szintúgy tartalmaz utasításokat a kezelésre, karbantartásra és javításra vonatkozóan. A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért. FZR 4616 BES...
A gépen található, utasításokat tartalmazó címkék magyarázata 2. A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA Üzembe helyezés előtt fi gyelmesen olvassa el a használati útmutatót. Másokat tartson távol a munkaterülettől. Vigyázat, forgó kések! Védekezzen a végtagok sérülésének veszélye ellen. Mérgező gázok kibocsátása. A benzines fűnyírót ne használja zárt, vagy nem szellőző...
Page 60
Gondoskodjon a légutak védelméről. Állandóan tartson biztonságos távolságot a mozgó alkatrészektől. Lejtőn a szintvonalak mentén, ne felfelé és lefelé haladjon. Megfelel minden vonatkozó európai irányelvnek. A benzin rendkívül gyúlékony, ezért üzemanyag betöltése előtt hagyja a motort 2 percig hűlni. FZR 4616 BES...
2. ábra 2. A FOGANTYÚ-PANEL FELSZERELÉSE Rögzítse a fogantyú műanyag paneljét a mellékelt csavarok segítségével (3. ábra). A felső rész paneljének rögzítésére szolgáló csavarok rövidebbek, mint az alsó részt tartók. 3. ábra FZR 4616 BES...
A fűnyíró összeállítása | A fűnyíró bekapcsolása előtt 3. A KOSÁR ÖSSZEÁLLÍTÁSA Rögzítse a kosár textil részének szélein levő műanyag kampókat az acélszerkezethez (4. ábra) 4. ábra FONTOS FIGYELMEZTETÉS: A kosár telítettségjelzővel van ellátva. Ez egy műanyag csapószelep a kosár hátsó részében. Ha a kosár nincs tele, a csapó nyitva van. Ha becsukódik, a kosarat ki kell üríteni. 6.
Ez normális jelenség, nem jelent hibát. Figyelem! A fűnyíró fel van szerelve töltőtárcsával, ami fűnyírás közben tölti az akkumulátort. Ha ennek ellenére az akkumulátor teljesen lemerülne (pl. télen), a fűnyírót kézzel is be lehet indítani indítózsinór segítségével. FZR 4616 BES...
A fűnyíró kezelése és üzemeltetése A KERÉKMEGHAJTÁS KEZELÉSE A kerékmeghajtás a futómű karjának (7. ábra – 1. pont) segítségével vezérelhető Ha a kart a fogantyú felé húzza, a fűnyíró elindul. A megállításhoz engedje el a kart. Ez a fűnyíró egy, állandó sebességfokozattal rendelkezik. 7.
A kieresztő dugó a motor alatt található (11. ábra – 1. pont). Helyezzen a motor alá egy megfelelő edényt a használt olaj felfogásához, és húzza ki a dugót. Billentse meg a fűnyírót, hogy az összes olaj kifolyhasson a tartályból. FZR 4616 BES...
A fűnyíró kezelése és üzemeltetése | Biztonsági utasítások Az olaj leengedése után helyezze vissza a dugót 11. ábra a nyílásba, ellenőrizze, hogy a helyén van-e, és törölje le az esetleges olajcseppeket. Töltsön a tartályba SAE30 vagy 15W-40 típusú olajat. A nívópálca behelyezése és becsavarása után az olajszintnek a Min.
„foltos” megjelenés; – nyáron magasabb vágás szükséges, hogy védje a talajt a kiszáradástól; – nedves fű vágása csökkentheti a kés hatékonyságát, mivel ráragadhat a fű és kiszakíthatja a füves növényzet; FZR 4616 BES...
Karbantartás – nagyon magas fű esetén ajánlott először a legmagasabb vágási magasságon vágni, majd két-három nap múlva megismételni a vágást. A gyep szebb lesz, ha azonos magasságban, rendszeresen és az egész felületen vágják, felváltva a két irányban. KARBANTARTÁS Minden anyát, szegecset és csavart alaposan rögzíteni kell, úgy, hogy a készülék biztonságos és üzemkész állapotban legyen.
Teljesen engedje ki az üzemanyagot a tartályból és a karburátorból. Csavarja ki a gyújtógyertyát és a nyílásba öntsön egy kevés motorolajat. Finoman húzza meg az indítókart 2-3-szor. Egy tiszta ronggyal tisztítsa meg a külső felületeket. A gépet tiszta és száraz helyen tárolja. FZR 4616 BES...
Műszaki adatok 10. MŰSZAKI ADATOK A motor típusa OHV, léghűtéses, 4-ütemű Névleges teljesítmény 2,50 kW A motor fordulatszáma 3000 ford./perc Hengerűrtartalom 139 cm Indítás Elektromos, zselés akkumulátor 12V, 7Ah Az üzemanyagtartály térfogata 1,2 liter Ajánlott üzemanyag Benzin - ólommentes, min. 95-ös oktánszámú Az olajtartály űrtartalma 0,6 l Ajánlott olaj...
EK MEGFELELŐSÉGI NYILATKOZAT A Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.:323204111, kötelezően nyilatkozik, hogy a Fieldmann FZR 4616 BES benzines fűnyíró (a gyártási év a típuscímkén található, és a gép gyártási száma követi, megfelel a TANÁCS következő IRÁNYELVEINEK: 2006/42/EC –...
Megsemmisítés 12. MEGSEMMISÍTÉS A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓ UTASÍTÁSOK ÉS TÁJÉKOZTATÓ A használt csomagolóanyagot az önkormányzat által kijelölt hulladékgyűjtő helyen adja le. A gép és tartozékai különböző anyagokból, pl. fémből és műanyagból készültek. A sérült alkatrészeket adja le szelektív gyűjtőhelyen. Tájékozódjon a vonatkozó hivatalnál. Ez a termék teljesíti az összes rá...
Page 75
Spis treści Spalinowa kosiarka do trawy INSTRUKCJA OBSŁUGI Dziękujemy za zakupienie tej ogrodowej spalinowej kosiarki rotacyjnej. Zanim zaczniesz z niej korzystać, przeczytaj uważnie niniejszą instrukcję obsługi i zachowaj ją do wglądu. SPIS TREŚCI 1. OGÓLNE ZASADY BEZPIECZEŃSTWA ......................76 Ważne ostrzeżenia dotyczące bezpieczeństwa ..................76 Opakowanie ................................
Uwaga: Jeśli przekazujesz maszynę innym osobom, przekaż ją razem z instrukcją. Przestrzeganie załączonej instrukcji obsługi stanowi założenie prawidłowego użycia urządzenia. Instrukcja obsługi zawiera również wskazówki dotyczące obsługi, konserwacji i naprawy. Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe na skutek nieprzestrzegania niniejszej instrukcji. FZR 4616 BES...
Wyjaśnienie tabliczek ze wskazówkami znajdujących się na urządzeniu 2. WYJAŚNIENIE TABLICZEK ZE WSKAZÓWKAMI ZNAJDUJĄCYCH SIĘ NA MASZYNIE Przed uruchomieniem urządzenia prosimy o uważne zapoznanie się z instrukcją obsługi. Pozostałe osoby powinny znajdować się poza obszarem pracy. Uwaga, noże rotujące! Unikać ryzyka urazu kończyn.
Page 78
Zachowaj stale odstęp od poruszających się części. Poruszaj się po zboczu wzdłuż poziomic, nie zaś w górę i w dół. Produkt spełnia wszystkie odpowiednie dyrektywy europejskie. Benzyna jest substancją skrajnie łatwopalną, dlatego przed dolaniem paliwa pozostaw silnik na 2 minuty do wystygnięcia. FZR 4616 BES...
Rys. 2 2. INSTALACJA PANELU UCHWYTU Za pomocą dostarczonych śrub przymocuj plastikowy panel uchwytu (rys. 3). Śruby użyte do przymocowanego panela w górnej części są krótsze niż śruby przeznaczone do przymocowania w dolnej części. Rys. 3 FZR 4616 BES...
Montaż kosiarki | Przed uruchomieniem kosiarki 3. ZAKŁADANIE KOSZA Przymocuj plastikowe haczyki znajdujące się na zakończeniu tekstylnej części kosza do stalowej konstrukcji (rys. 4). Rys. 4 WAŻNE OSTRZEŻENIA: Kosz jest wyposażony w element sygnalizujący jego napełnienie. Jest to plastikowa klapka znajdująca się w tylnej części kosza. Jeśli kosz nie jest napełniony, klapka jest podniesiona.
Jest to standardowa sytuacja, która nie sygnalizuje żadnego problemu. Uwaga! Kosiarka jest wyposażona w cewkę ładowania, która w trakcie koszenia ładuje akumulator. Jeśli pomimo to dojdzie do całkowitego rozładowania baterii (np. w zimie), kosiarkę można uruchomić ręcznie za pomocą linki rozrusznika. FZR 4616 BES...
Obsługa i eksploatacji kosiarki OBSŁUGA NAPĘDU Do obsługi napędu służy dźwignia napędu (Rys. 7 – punkt 1). Po przyciągnięciu dźwigni do uchwytu kosiarka zacznie jechać. Aby ją zatrzymać, zwolnij ponownie dźwignię. Ta kosiarka dysponuje jedną stałą prędkością. Rys. 7 ZAKRES UŻYCIA KOSIARKI SPALINOWEJ Koszenie z gromadzeniem skoszonej trawy w koszu Koszenie z tylnym wyrzutem skoszonej trawy Koszenie z wyrzutem bocznym...
Aby wymienić nóż tnący, odkręć śrubę (Rys. 10). Dokonaj montażu zgodnie z pokazanym rysunkiem. Dokręć śrubę. Moment dokręcania wynosi 40 Nm. Równocześnie z wymianą noża wymień śrubę dokręcającą nóż. Rys. 10 WYMIANA OLEJU SILNIKOWEGO Uwaga! W celu wymiany fi ltru powietrza zalecamy skontaktowanie z autoryzowanym serwisem. FZR 4616 BES...
Obsługa i eksploatacji kosiarki | Wskazówki bezpieczeństwa Korek spustowy znajduje się pod silnikiem (Rys. 11 – punkt 1). Umieść pod silnikiem odpowiedni Rys. 11 zbiornik na zużyty olej i zdejmij korek. Pochyl kosiarkę tak, aby cały olej mógł wypłynąć ze zbiornika. Po wypuszczeniu oleju umieść...
9. KONSERWACJA PIELĘGNACJA TRAWNIKA W zależności od rodzaju trawnika należy stosować różne sposoby pielęgnacji. Dlatego za każdym razem należy zapoznać się ze wskazówkami podanymi na opakowaniach nasion, dotyczącymi wysokości koszenia, uwzględniającymi warunki wzrostu trawy na danym obszarze. FZR 4616 BES...
Konserwacja Należy pamiętać, że większość trawy składa się ze źdźbła i jednego lub większej ilości liści. W przypadku całkowitego ścięcia liści dojdzie do uszkodzenia trawnika i odnowienie jego wzrostu będzie o wiele trudniejsze. Ogólnie obowiązują następujące wskazówki: – koszenie na zbyt niskim poziomie powoduje naruszenie korzeni i pojawienie się „plam“; –...
Wylej całość paliwa ze zbiornika paliwa i karburatora. Odkręć świecę zapłonową i nalej do otworu niewielką ilość oleju silnikowego. Delikatnie pociągnij 2 do 3 razy za rozrusznik. Wytrzyj zewnętrzne powierzchnie czystą ścierką. Przechowuj maszynę w czystym i suchym miejscu. FZR 4616 BES...
ES DEKLARACJA ZGODNOŚCI My, Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.:323204111, oświadczamy w sposób wiążący, że kosiarka benzynowa Fieldmann FZR 4616 BES (na tabliczce znamionowej został podany rok produkcji, a za nim numer seryjny maszyny) spełnia przepisy DYREKTYWY RADY: 2006/42/WE –...
Likwidacja 12. LIKWIDACJA WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM Zużyty materiał z opakowania należy przekazać na gminne wysypisko odpadów. Maszyna i jej wyposażenie są wyprodukowane z różnych materiałów, np. z metalu i plastiku. Uszkodzone części należy oddać do punktu selektywnej zbiórki. Szczegółowych informacji udziela odpowiedni urząd.
Page 93
Kazalo Bencinska kosilnica za travo PRIROČNIK ZA UPORABNIKE Zahvaljujemo se vam za nakup rotacijske bencinske kosilnice. Preden jo boste začeli uporabljati, pozorno preberite ta priročnik za uporabnike in ga shranite za kasnejšo uporabo. KAZALO 1. SPLOŠNA VARNOSTNA NAVODILA ......................... 94 Pomembne varnostne informacije ........................
V priročniku so tudi tudi navodila za uporabo, vzdrževanje in popravila. Proizvajalec ne odgovarja za nobene nesreče ali poškodbe, ki bi nastale zaradi neupoštevanja navodil v tem priročniku. FZR 4616 BES...
Razlaga oznak na napravi 2. RAZLAGA OZNAK NA NAPRAVI Pred začetkom dela, si pazljivo preberite uporabniški priročnik. Med uporabo kosilnice se v njeni bližini poleg uporabnika, ne sme nihče zadrževati. Pozor, vrteča se rezila! Zavarujte se pred nevarnostjo poškodb udov. Emisije strupenih plinov.
Page 96
Uporabljajte opremo za zaščito dihal. Od premikajočih se delov bodite vedno varno oddaljeni. Klančine kosite vzdolžno, nikoli navpično ali navzdol. Izpolnjuje določila vseh zadevnih direktiv EU. Bencin je izjemno vnetljiv, zato pred točenjem počakajte 2 minuti, da se motor ohladi. FZR 4616 BES...
Opis kosilnice za travo | Sestavljanje/Priprava 3. OPIS KOSILNICE (sl. 1) 1. Ročica za zagon/ Slika 1 zaustavitev 2. Ročica za premikanje 3. Ročica dušilne lopute 4. Zgornji del ročaja 5. Vijaki za ročaj s hitrimi sklopniki 6. Spodnji del ročaja 7.
Slika 2 2. NAMESTITEV PLOŠČE ROČAJA Plastično ploščo ročaja pritrdite s priloženimi vijaki (sl. 3). Vijaki za pritrditev plošče na zgornjem delu so krajši od vijakov, namenjenih za pritrditev na spodnjem delu. Slika 3 FZR 4616 BES...
Sestavljanje kosilnice za travo | Pred zagonom kosilnice za travo 3. PRITRDITEV KOŠA ZA TRAVO Plastične kavlje pritrdite na konec dela koša za travo iz blaga, v jekleni okvir (sl. 4). Slika 4 POMEMBNA OPOMBA: Koš za travo ima indikator polnost. To je plastično krilce na zadnjem delu koša za travo.
Pozor! Ob prvem zagonu motorja se lahko pokaže manjša količina dima, razlog je zaščitna plast v motorju, ki zgori. To je popolnoma normalno in ne predstavlja težave. Pozor! Kosilnica ima polnilno tuljavo, ki med košnjo polni akumulator. Če je akumulator popolnoma prazen (npr. pozimi) lahko kosilnico zaženete z zaganjalno vrvico. FZR 4616 BES...
Nadziranje in upravljanje kosilnice NADZIRANJE PREMIKANJA Premikanje nadzirate z uporabo ročice za premikanje (sl. 7 – točka 1). Ko boste ročico za premikanje povlekli proti ročaju, se bo kosilnica začela premikati naprej Da bi kosilnico ustavili, spustite ročico. Ta kosilnica ima le eno stalno hitrost. Slika 7 OBMOČJE UPORABE BENCINSKE KOSILNICE Košnja z zbiranjem pokošene trave v koš...
Če želite zamenjati rezilo za košnjo odstranite vijak (sl. 10). Novi nož namestite tako, kot je prikazano na sliki. Zategnite vijak. Vijak zategnite z navorom 40 Nm. Ob zamenjavi rezila zamenjajte tudi pritrdilni vijak. Slika 10 MENJAVA MOTORNEGA OLJA Pozor! Za to opravilo priporočamo, da se posvetujete s pooblaščenim servisom. FZR 4616 BES...
Nadziranje in upravljanje kosilnice | Varnostna navodila Vijak za izpust olja je pod motorjem Slika 11 (sl. 11 – točka 1). Za prestrezanje izrabljenega olja podstavite pod motor ustrezno posodo in odstranite čep. Med odtekanjem olja lahko kosilnico še dodatno nagnete in tako zagotovite, da bo iz nje izteklo vse olje.
Pri tem upoštevajte, da travno bilko sestavljata steblo in eden ali več listov. Če travo porežete do konca, je lahko celotna zelenica tako poškodovana, da se bo le težko zarasla. FZR 4616 BES...
Vzdrževanje V osnovi vam priporočamo, da upoštevate naslednja izhodišča: – prekomerno nizko rezanje škoduje koreninam, zato pride do "pikastega" videza; – med poletjem naj bo trava višja, kajti to preprečuje, da bi se ruša prekomerno izsušila; – pri košnji mokre trave se rezila zaradi težjega izmetavanja izdatneje zapacajo, travne bilke pa se pulijo iz podlage;...
Popolnoma izpraznite gorivo iz posode za gorivo in uplinjača. Odvijte vžigalno svečko in v glavo motorja vlijte nekaj motornega olja. Z občutkom, 2 do 3 krat, povlecite vrvico za zaganjanje. Za čiščenje zunanjih površin kosilnice uporabljajte čisto krpo. Kosilnico shranite na suhem in čistem mestu. FZR 4616 BES...
EU IZJAVA O SKLADNOSTI Mi, Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.:323204111, tukaj izjavljamo, da bencinska kosilnica Fieldmann FZR 4616 BES (leto izdelave je navedeno na podatkovni ploščici in mu sledi serijska številka naprave), izpolnjuje določila direktiv, DIREKTIVA SVETA EU: 2006/42/ES –...
Odlaganje 12. ODLAGANJE NAVODILA IN INFORMACIJE O ODSTRANJEVANJU UPORABLJENE EMBALAŽE MED ODPADKE Rabljeno embalažo odlagajte na mestih za ločeno zbiranje odpadkov. Naprava in njeni dodatki so izdelani iz različnih materialov, npr. iz kovine in plastike. Poškodovane dele dostavite v reciklažni center. Za podrobnosti se posvetujte pri ustreznem državnem organu.
Page 113
Záruční list Záručný list Warranty Certificate Jótállási jegy Garantijos taisyklės Karta Gwarancyjna Vyplní prodejce. Vyplní predajca. To be filled in by the seller. V případě opravy vyplní servis. V prípade opravy vyplní servis. To be filled in by a repair shop Wypełnia sprzedawca.
Page 114
Záruční podmínky Záručné podmienky Prodávající poskytuje kupujícímu na výrobek záru- škození výrobku v důsledku neodborné či nesprávné Predávajúci poskytuje kupujúcemu na výrobok či nesprávnej inštalácie, použitie výrobku v rozpore ku v trvání 24 měsíců od převzetí výrobku kupují- instalace, použití výrobku v rozporu s návodem k ob- 24 mesiacov záruku od jeho prevzatia kupujúcim.
Page 115
Garantieschein Hoja de garantía Fiche de garantie Jamstveni list Certificato di garanzia Garantiebewijs Im Falle einer Reparatur vom Service auszufüllen. Para ser llenado por el servicio, en caso de reparación. À remplir par le service de réparation en cas de réparation. U slučaju popravke Vom Verkäufer auszufüllen.
Page 116
I Garantiebedingungen Condiciones de garantía Der Verkäufer gewährt dem Kunden eine Garantie auf Produktes Beschädigung des Produktes infolge unsa- El vendedor proporcionará una garantía de 24 meses al rrecta, el uso del producto en contradicción con las in- das Produkt in der Länge von 24 Monaten nach der chgemäßer oder falscher Installation, Benützung des comprador a partir de la recepción del producto por parte strucciones de manejo, las normas jurídicas vigentes y...
Page 117
Гарантийный талон Заполняется продавцом. В случае ремонта заполняется сервисной организацией. Название: Дата обращения в сервисный центр: Число: Месяц: Год: Тип: Дата принятия в ремонт: Число: Месяц: Год: Серийный номер изделия Причина неисправности: A termék azonosításra alkalmas részeinek meghatározása (amennyiben alkalmazható): Способ...
Page 118
Условия гарантии Продавец предоставляет покупателю гарантию на товар в течение 24 месяцев с момента получения Гарантийные обязательства на товар, главным образом, не распространяются на: товара покупателем. Гарантия предоставляется при соблюдении следующих условий. Гарантия недостатки, на которые была предоставлена скидка износ и повреждения, вызванные обычным распространяется...
