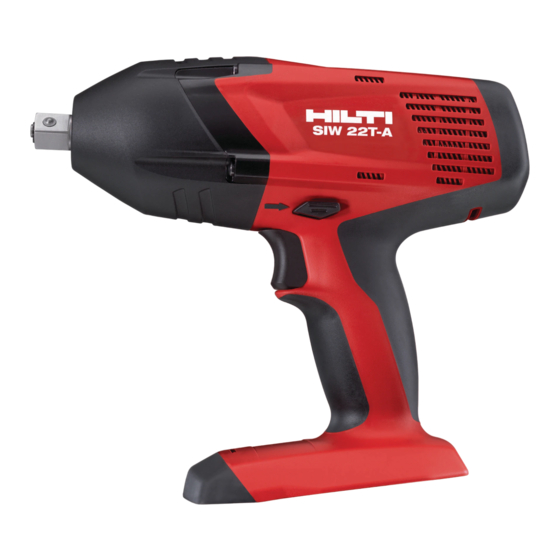

Hilti SIW 22T-A 1/2 Operating Instructions Manual
  1. Manuals
  2. Brands
  3. Hilti Manuals
  4. Drill
  5. SIW 22T-A 1/2 inch
  6. Operating instructions manual

Hilti SIW 22T-A 1/2 Operating Instructions Manual

Hide thumbs Also See for SIW 22T-A 1/2:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SIW 22T-A 1 / 2 "
SIW 22T-A 3 / 4 "
English
1
Español
14
Français
29
Português
44

Advertisement

Table of Contents
loading

Related Manuals for Hilti SIW 22T-A 1/2

Summary of Contents for Hilti SIW 22T-A 1/2

  • Page 1 SIW 22T-A 1 / 2 " English Español SIW 22T-A 3 / 4 " Français Português...
  • Page 5 SIW 22T-A " SIW 22T-A " Original operating instructions ......1 Manual de instrucciones original ..... . . 14 Notice d'utilisation originale .

  • Page 7: Information About The Documentation

    Original operating instructions Information about the documentation 1.1 About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product.
  • Page 8 Do not drop the battery. Never use a battery that has suffered an impact or is damaged in any other way. Hilti Li-ion battery type series used. Observe the information given in the section headed Intended use. Direct current (DC)
  • Page 9 ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information Cordless impact wrench SIW 22T-A "...
  • Page 10 ▶ Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. ▶ Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.
  • Page 11 ▶ Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired. ▶ Disconnect the plug from the power source and/or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools.
  • Page 12 ▶ Do not expose a battery pack or tool to fire or excessive temperature. Exposure to fire or temperature above 130° C (265 °F) may cause explosion. ▶ Follow all charging instructions and do not charge the battery pack or tool outside the temperature range specified in the instructions. Charging improperly or at temperatures outside the specified range may damage the battery and increase the risk of fire.
  • Page 13 ▶ If the battery is too hot to touch it may be defective. In this case, place the product in a non-flammable location, well away from flammable materials, where it can be kept under observation and allowed to cool down. In this case, always contact your Hilti Service. Description 3.1 Product overview...

  • Page 14: Technical Data

    Failure to observe this point presents a risk of over-tightening and damage to the bolt, screw or workpiece. • Use only Hilti lithium­ion batteries of the B 22 series with this product. • Use only Hilti-approved battery chargers to charge these batteries. More information is available from your Hilti Store or from www.hilti.group...

  • Page 15: Operation

    Operation 5.1 Preparations at the workplace 5.1.1 Charging the battery 1. Before charging the battery, read the operating instructions for the charger. 2. Make sure that the contacts on the battery and the contacts on the charger are clean and dry. 3.
  • Page 16 ▶ Set the forward / reverse selector switch to forward or reverse rotation. 5.1.6 Installing an accessory tool SIW 22T-A " CAUTION Risk of injury through use of the wrong type of accessory tool! ▶ Use only accessory tools of the locking type. ▶...

  • Page 17: Care And Maintenance

    • Check all visible parts and controls for signs of damage at regular intervals and make sure that they all function correctly. • Do not operate the product if signs of damage are found or if parts malfunction. Have it repaired immediately by Hilti Service. 2153646 English...

  • Page 18: Transport And Storage Of Cordless Tools

    To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
  • Page 19 The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appli- ances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.

  • Page 20: Manufacturer's Warranty

    Manufacturer’s warranty ▶ Please contact your local Hilti representative if you have questions about the warranty conditions. Manual de instrucciones original Información sobre la documentación 1.1 Acerca de esta documentación • Lea detenidamente esta documentación antes de la puesta en servicio.
  • Page 21 No deje que la batería se caiga. No utilice baterías que hayan reci- bido algún golpe ni que estén dañadas de alguna otra forma. Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicacio- nes recogidas en el capítulo Uso conforme a las prescripciones.
  • Page 22 Encontrará una reproducción del organismo certificador al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad 2.1 Indicaciones generales de seguridad para herramientas eléctri-...
  • Page 23 Seguridad eléctrica ▶ El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No se deberá modificar el enchufe en forma alguna. No utilice enchufes adaptadores para las herramientas eléctricas con puesta a tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de descarga eléctrica.
  • Page 24 conexión/desconexión o si introduce el enchufe en la toma de corriente con la herramienta conectada, podría producirse un accidente. ▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento.
  • Page 25 herramienta eléctrica. Muchos accidentes son consecuencia de un mantenimiento inadecuado de la herramienta eléctrica. ▶ Mantenga los útiles limpios y afilados. Las herramientas de corte bien cuidadas y con aristas afiladas se atascan menos y se guían con más facilidad. ▶...
  • Page 26 Servicio Técnico ▶ Solicite que un profesional lleve a cabo la reparación de su herra- mienta eléctrica y que utilice exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta. ▶ No realice nunca el mantenimiento de baterías dañadas. Cualquier mantenimiento de las baterías debe llevarlo a cabo el fabricante o un centro del Servicio de Atención al Cliente autorizado.
  • Page 27 Coloque el producto en un lugar visible, no inflamable y alejado de materiales inflamables, y deje que se enfríe. En este caso, póngase siempre en contacto con el Hilti Servicio Técnico. Descripción 3.1 Vista general del producto...

  • Page 28: Datos Técnicos

    De lo contrario, se corre el riesgo de pasar de rosca o dañar el tornillo o la pieza de trabajo. • Para este producto utilice únicamente las baterías de Ion-Litio de Hilti de la serie B 22.
  • Page 29 Temperatura de almacenamiento −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Temperatura de la batería al comenzar la carga −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) Manejo 5.1 Preparación del trabajo 5.1.1 Carga de la batería 1.
  • Page 30 Con el colgador de cinturón puede fijar la herramienta en el cinturón de forma que quede pegada al cuerpo. El colgador de cinturón puede montarse para llevar la herramienta tanto a la derecha como a la izquierda. 1. Desconecte la batería de la herramienta. 2.
  • Page 31 5.1.8 Montaje del útil SIW 22T-A " PRECAUCIÓN Riesgo de lesiones por herramienta incorrecta. ▶ Utilice únicamente herramientas con opciones de bloqueo. ▶ No utilice útiles dañados o desgastados. 1. Sitúe el conmutador de giro a la derecha/izquierda en la posición central o retire la batería de la herramienta.

  • Page 32: Cuidado Y Mantenimiento

    • No utilice el producto si presenta daños o fallos que afecten al funcio- namiento. Llévela de inmediato al Servicio Técnico de Hilti para que la reparen. • Coloque todos los dispositivos de protección después de las tareas de cuidado y mantenimiento y compruebe su correcto funcionamiento.
  • Page 33 Ayuda en caso de averías Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al Servicio Técnico de Hilti. 8.1 Localización de averías Si se producen averías que no estén incluidas en esta tabla o que no pueda solucionar usted, diríjase al Servicio Técnico de Hilti.

  • Page 34: Garantía Del Fabricante

    ▶ Deshágase de las baterías de tal forma que no terminen en manos de niños. ▶ Elimine la batería en su Hilti Store o diríjase a su empresa de desechos. ▶ No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los residuos domésticos.
  • Page 35 Notice d'utilisation originale Indications relatives à la documentation 1.1 À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. •...
  • Page 36 Ne jamais utiliser l'accu comme outil de percussion. Ne pas laisser tomber l'accu. Ne pas utiliser d'accu ayant subi un choc ou d'autres dommages. Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Courant continu Vitesse de rotation de référence...
  • Page 37 Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité 2.1 Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
  • Page 38 Sécurité relative au système électrique ▶ La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre.
  • Page 39 ▶ Retirer tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. ▶ Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée.
  • Page 40 ▶ Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus avec des arêtes de coupe tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. ▶ L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément à...
  • Page 41 Service ▶ L'outil électroportatif doit uniquement être réparé par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil. ▶ Ne jamais entretenir d'accus endommagés. Toutes les opérations d'entretien sur des accus doivent exclusivement être réalisées par le fabricant ou un prestataire de service client agréé.
  • Page 42 Déposer le produit à un endroit non inflammable d'où il peut être surveillé, à une distance suffisante de matériaux inflammables et le laisser refroidir. Si tel est le cas, il convient de contacter le S.A.V Hilti. Description 3.1 Vue d'ensemble du produit Carré...

  • Page 43: Caractéristiques Techniques

    / spécifique. Sinon, il y a risque de visser trop fort, d'endommager la vis ou la pièce travaillée. • Pour ce produit, utiliser exclusivement les accus Li­Ion Hilti de la série B 22.
  • Page 44 4.1 Batterie Tension nominale de l'accu 21,6 V Température de service en cours de service −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Température de stockage −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Température de l'accu au début de la charge −10 ℃...
  • Page 45 5.1.4 Montage de la patte d'accrochage (en option) AVERTISSEMENT Risque de blessures Danger engendré par la chute de l'appareil. ▶ Une chute de l'appareil pourrait vous mettre en danger ou mettre en danger d'autres personnes. Avant de commencer à travailler, vérifier que la patte d'accrochage à...
  • Page 46 5.1.7 Démontage de l'outil amovible SIW 22T-A " 1. Mettre l'inverseur du sens de rotation droite / gauche sur la position médiane ou sortir l'accu de l'appareil. 2. Extraire l'outil amovible du carré d'entraînement. 5.1.8 Montage de l'outil amovible SIW 22T-A "...

  • Page 47: Nettoyage Et Entretien

    Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group. Transport et stockage des appareils sur accu Transport ATTENTION Mise en marche inopinée lors du transport !

  • Page 48: Aide Au Dépannage

    Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. 8.1 Guide de dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V.

  • Page 49: Garantie Constructeur

    ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente. ▶ Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères !

  • Page 50: Manual De Instruções Original

    Manual de instruções original Indicações sobre a documentação 1.1 Sobre esta documentação • Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. • Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.
  • Page 51 Não deixe cair a bateria. Não utilize baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas. Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utilização conforme a finalidade projec- tada.
  • Page 52 Na parte final desta documentação encontra uma reprodução do organismo de certificação. As documentações técnicas estão aqui guardadas: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Segurança 2.1 Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e...
  • Page 53 originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico. ▶ Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque eléctrico se o corpo estiver com ligação à terra. ▶...
  • Page 54 ▶ Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, vestuário e luvas afastados das peças móveis. Roupas largas, jóias ou cabelos compridos podem ficar presos nas peças móveis. ▶ Se poderem ser montados sistemas de remoção e de recolha de pó, assegure-se de que estes estão ligados e são utilizados correcta- mente.
  • Page 55 ▶ Mantenha punhos e respectivas superfícies secos, limpos e isentos de óleo e gordura. Punhos e superfícies afins escorregadios não permitem um manuseamento e controlo seguro da ferramenta eléctrica em situações imprevistas. Utilização e manuseamento da ferramenta a bateria ▶ Apenas deverá carregar as baterias em carregadores recomendados pelo fabricante.
  • Page 56 tensão também pode colocar partes metálicas da ferramenta sob tensão e causar um choque eléctrico. 2.3 Normas de segurança adicionais para a aparafusadora Segurança física ▶ Utilize o produto somente se estiver em perfeitas condições técnicas. ▶ Nunca manipule ou altere o aparelho. ▶...
  • Page 57 Coloque o produto num local que não constitua risco de incêndio, suficientemente afastado de materiais combustíveis, onde possa ser vigiado e deixe-o arrefecer. Neste caso, contacte sempre o seu Centro de Assistência Técnica Hilti. Descrição 3.1 Vista geral do produto...

  • Page 58: Características Técnicas

    • Para este produto, utilize apenas as baterias de iões de lítio Hilti da série B 22. • Utilize apenas carregadores aprovados pela Hilti para estas baterias. Pode encontrar mais informações na sua Hilti Store ou em: www.hilti.group Características técnicas SIW 22T­A...
  • Page 59 Utilização 5.1 Preparação do trabalho 5.1.1 Carregar a bateria 1. Antes de carregar, leia o manual de instruções do carregador. 2. Certifique-se de que os contactos da bateria e do carregador estão limpos e secos. 3. Carregue a bateria num carregador aprovado. 5.1.2 Colocar a bateria CUIDADO Risco de ferimentos devido a curto-circuito ou queda da bateria!
  • Page 60 5.1.6 Montar o acessório SIW 22T-A " CUIDADO Risco de ferimentos devido a ferramenta errada! ▶ Utilize apenas ferramentas com opção de travamento. ▶ Não utilize ferramentas desgastadas ou danificadas. 1. Coloque o comutador de rotação para a direita/esquerda em posição central ou retire a bateria da ferramenta.

  • Page 61: Conservação E Manutenção

    • Verificar, regularmente, todos os componentes visíveis quanto a danos e os comandos operativos quanto a funcionamento perfeito. • Em caso de danos e/ou perturbações de funcionamento, não operar o produto. Mandar reparar de imediato pelo Centro de Assistência Técnica Hilti. 2153646 Português *2153646*...
  • Page 62 Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados por nós para o seu produto no seu Hilti Store ou em: www.hilti.group. Transporte e armazenamento de ferramentas de bate- rias recarregáveis Transporte...
  • Page 63 As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.

  • Page 64: Garantia Do Fabricante

    ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável. ▶ Não deite as ferramentas eléctricas, aparelhos electrónicos e baterias no lixo doméstico!
  • Page 68 *2153646* 2153646 Hilti = registered trademark of Hilti Corp., Schaan Pos. 3 | 20191126...
