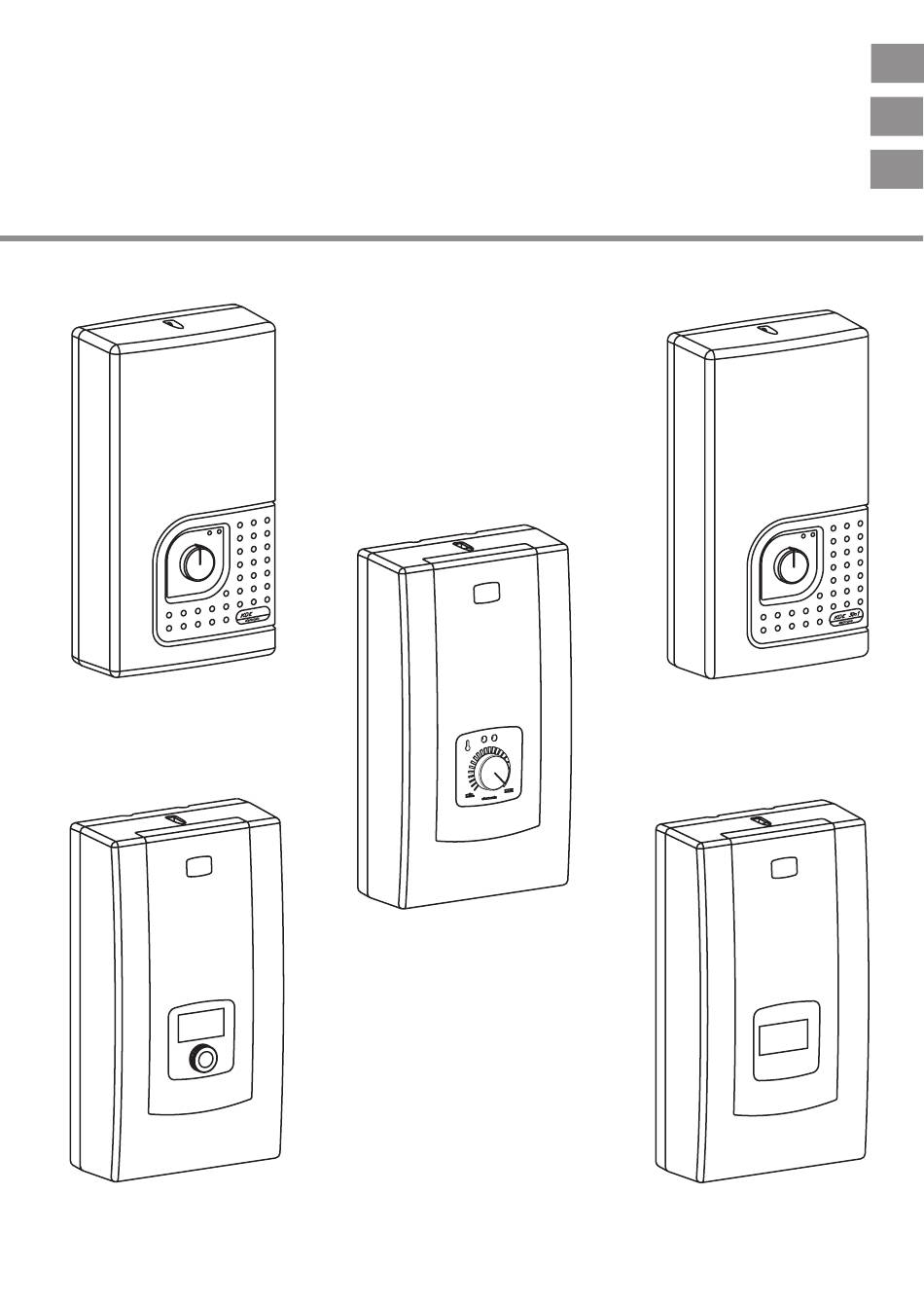

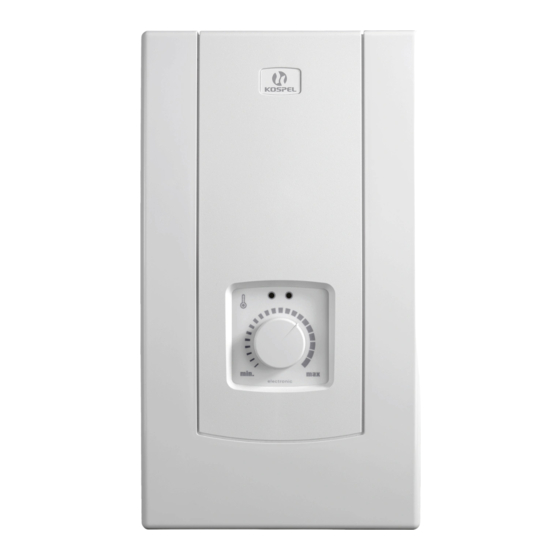

- Page 1 ELEKTRYCZNY PRZEPŁYWOWY PODGRZEWACZ WODY ELEKTRISCHER DURCHLAUFERHITZER ELECTRIC INSTANTANEOUS WATER HEATER KDE2 PPE1 PPE2 PPVE...
- Page 2 Zużyty produkt nie może być traktowany jako odpad komunalny. Zdemontowane, urządzenie należy dostarczyć do punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować...
- Page 3 Warunki bezpiecznej i niezawodnej pracy Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwi prawidłową instalację i eksplo- atację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę. Urządzenie przeznaczone jest wyłącznie do montażu na płaskiej ścianie. Podgrzewacz wody prze zna czo ny jest do ogrzewania wody użyt ko wej w go spo dar stwach domowych, pomieszczeniach sanitarnych, la bo ra to riach, war szta tach itp.
- Page 4 Montaż Oznaczyć przy pomocy szablonu, położe- nie miejsc montażowych. Doprowadzić do ozna czo nych miejsc instalację elektryczną i wodną. Zdjąć pokrywę podgrzewacza. Zamontować podgrzewacz na wkrętach mocujących, wpro wa dza jąc wcześniej elektryczny prze wód zasilający. Podłączyć podgrzewacz do instalacji elek- trycznej.
- Page 5 Konfiguracja Zespół grzejny typ 15 kW Uwaga! Konfigurację należy wykonać przed pierwszym uruchomieniem podgrzewacza, przy wyłączonym zasi- laniu. Wykonuje się ją poprzez odpowiednie ustawienie dwóch przełączników 4-pozycyjnych, opisanych jako (ustawianie mocy) i (inne ustawienia), które znajdują się na płytce elektronicznej. Aktualizacja ustawień prze- łączników następuje w momencie włączenia zasilania Zespół...
-
Page 6: Ustawianie Temperatury
Zablokowanie podgrzewacza sygnałem nadrzędnym (wejście NA) sygnalizowane jest wy- świetlanym tekstem: „BLOKADA NA” Jeżeli wystąpi błąd w pracy podgrzewacza wyświetli się ikona oraz tekst informacyjny błędu: • ERR>T WLOT - uszkodzenie czujnika wlotowego, • ERR>T MAX - przekroczenie temperatury maksymalnej, •... - Page 7 • [>MOC] moc załączona - %, • [>T-wartość h] czas pracy podgrzewacza, • [>JAS MIN] jasność minimalna / stan uśpienia (0-JAS MAX), • [>JAS MAX] jasność maksymalna / stan aktywności (JAS MIN – 25), • [>POLSKI] wybór języka menu (POLSKI, FRANCAIS, ENGLISH, DEUTSCH, РУССКИИ, CESKY), •...
- Page 8 Błędy w pracy podgrzewacza sygnalizowane są odpowiednim symbolem: • - uszkodzenie czujnika wlotowego, • - uszkodzenie czujnika wylotowego, Tout • - przekroczenie temperatury maksymalnej, Tmax • - wykryte powietrze w zespole grzejnym - detekcja sprzętowa, AIR1 • - wykryte powietrze w zespole grzejnym - detekcja programowa. AIR2 W przypadku wykrytych stanów podgrzewacz wyłączy grzanie,...
- Page 9 Wyjście z opcji po naciśnięciu ikony lub po upływie ok. 5 min. od ostatniej zmiany. Eksploatacja KDE, KDE2, PPE1 Podgrzewacz włącza się au to ma tycz nie po osiągnię ciu przepływu powyżej 2,5 l/min. Układ sterowania dobiera odpowiednią moc podgrzewacza na podstawie: wielkości poboru wody, ustawionej temperatury wody i temperatury wody dolotowej Na obudowie podgrzewacza zamontowane są...
- Page 10 Konserwacja Czyszczenie filtra wody: Odłączyć zasilanie elektryczne oraz zamknąć do pływ zim nej wody. Zdjąć pokrywę podgrzewacza. Odkręcić przyłącze wlo to we - po stro nie zim nej wody. Wyjąć filtr sitkowy z przyłącza wlotowego. Usunąć zanieczyszczenia z sit ka. Zamontować...
-
Page 11: Dane Techniczne
Dane techniczne... - Page 12 Bedingungen der sicheren und zuverlässigen Nutzung Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw. sichert die dauerhafte und sichere Arbeit des Gerätes. Das Gerät ist für eine Wandmontage vorgesehen. Der Durchlauferhitzer ist für die Warmwasserbereitung in Haushalten, Sanitärräumen, Laboratorien, Werkstätten u.s.w. bestimmt. Das Gerät darf nur benutzt werden, wenn es fachmännisch installiert wurde und sich in einwandfreiem Zustand befindet.
-
Page 13: Montage
Montage Mit beigefügter Schablone markieren Sie bitte die Montagestelle. Wasseranschluss und Strom bis zu den markierten Punkten verlegen. Deckel des Durchlauferhitzers abnehmen. Stromkabel durch die früher geöffnete Blende einführen und den Durchlauferhitzer mit den Montageschrauben befestigen. Den Durchlauferhitzer an die Elektroinstal- lation anschließen. - Page 14 Einstellungen Heizaggregat 15 kW Achtung! Die Anstellung der Leistung soll vor der ersten Inbetriebnahme, bei nicht angeschlossener Stromversor- gung, durchgeführt werden. Die wird mit der entsprechen- den Einstellung zwei Schalter von der 4 DIP Schalters, die sich auf der Platine befinden, durchgefüttert. Als ist (Leistungseinstellung) bezeichnet, als sind (andere Einstellungen) bezeichnet.
- Page 15 Die Blockierung des Gerätes mit einem übergeordneten Signal (NA Eingang) wird mit „BLOCKADE NA” auf dem Display signalisiert. Wird ein Fehler auftreten, dann wird der Symbol und eine folgende Information auf dem Dispaly erscheinen: • E>T EINLAUF - Einlaufsensor ist beschädigt, •...
- Page 16 • [>LEISTUNG] angeschaltete Leistung - %, • [>T Wert h] Arbeitszeit des Durchlauferhitzers, • [>LCD MIN] minimale Helligkeit/ Sleep Modus (0-LCD MAX), • [>LCD MAX] maximale Helligkeit/Standby Modus (LCD MIN 25), • [>DEUTSCH] Auswahl der Menüsprache (POLNISCH, FRANZÖSISCH, ENG- LISCH, DEUTSCH, RUSSISCH, TSCHECHISCH), •...
- Page 17 Die Blockierung des Geräts mit einer Übergeordnetes Signal (NA Eingang) wird mit auf dem Display mit signalisiert. Wird ein Fehler auftreten, dann wird folgende Information auf dem Display erscheinen: • - Einlaufsensor ist beschädigt, • - Auslaufsensor ist beschädigt, Tout •...
- Page 18 Durch das Drücken des Symbols oder nach 5 Minuten nach der letzten Änderung wird Parametereanzeigemodus verlassen. KDE, KDE2, PPE1 Betrieb Der Wasserdurchfluss über 2,5 l/min bewirkt automatisch die Einschaltung der Hei- zung. Die Steuerschaltung wählt abhängig von der Wasserentnahme, gewünschter Wassertemperatur und Wassereinlauftemperatur eine geeignete Heizleistung für...
-
Page 19: Pflege/Wartung
Pflege/Wartung Reinigung des Wasserfilters Strom- und Kaltwasserzufuhr sperren. Deckel des Durchlauferhitzers abnehmen. Einlaufrohrmutter vom Zwischenstück abdrehen - kaltes Wasser. Siebfilter aus der Mutter herausnehmen. Verschmutzungen aus dem Filter ausspülen. Siebfilter und die Dichtung wieder einset- zen, dann die Überwurfmutter festziehen. Kaltwasserabsperrventil der Zuleitung öffnen, Dichtheit der Verbindungen prüfen. -
Page 20: Technische Daten
Technische Daten... -
Page 21: Safety Instructions
Safety instructions Read and strictly follow the installation and operating instructions to ensure a long life and reliable unit operation. The unit is designed to be wall mounted. The unit can only be used when in perfect technical condition and correctly assembled. -
Page 22: Installation & Assembly
Installation - Assembly Apply templete on place the unit will be fitted. Mark points for drilling the holes for fixing screws. Bring the water system pipes and electric supply cables to the marked places. Take off the unit’s cover. Run the supply wire through the hole and fix the unit on the wall. - Page 23 Configuration Heating box size 15 kW Before you supply voltage for the first time, make sure that you set the heater’s power at appropriate value (always consider the capacity of your home’s electrical system). Notice: Configuration must be performed before initial start- up when power supply is switched off.
-
Page 24: Temperature Adjustment
Error messages: ER>T INLET - inlet sensor failure, • ER> T MAX - temperature has exceeded the maximum value, • ER> AIR 1 - air bubbles in the heating box - equipment detection, • ER> AIR 2 - air bubbles in the heating box - program detection. •... - Page 25 [>TEMP LIMIT] maximum temperature limit (min setting - max setting) • Notice: a new maximum temperature value will be saved in memory for other temperature settings as well, If you try to set the temperature above the adjusted maximum value the display will show for about 1 second.
-
Page 26: Temperature Setting
• - air bubbles in the heating box - equipment detection, AIR1 • - air bubbles in the heating box - program detection. AIR2 If the display shows the unit will stop heating. Tmax AIR1 AIR2 The unit will not heat again until the failure is resolved and the appropriate rate of water flow is reached. - Page 27 . Notice: parameters view mode will automatically exit after 5 minutes since the last adjustment. KDE, KDE2, PPE1 Operation The heater switches on automatically straight after reaching the flow rate over 2,5l/min. The temperature control system adjusts the power rate according to the water flow rate, required temperature and the water temperature in the mains.
-
Page 28: Maintenance
Maintenance Filter cleaning: Cut off power and cold water supplies. Take off the unit’s cover. Undo the inlet fitting - on the cold water side. Take the filter out from the inlet fitting. Clean up the filter. Fix the filter back, put the gasket and do up the inlet fitting. -
Page 29: Technical Data
Technical data... - Page 32 KOSPEL S.A. ul. Olchowa 1 75-136 Koszalin tel. +48 94 31 70 565 serwis@kospel.pl www.kospel.pl...
