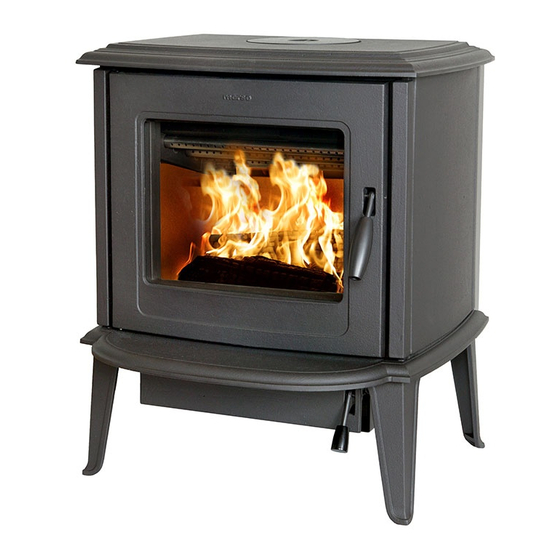

Morsø 7100

Opstillings- og betjeningsvejledning

Instructions for installation and use

MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS

E-Mail: stoves@morsoe.com · Website: www.morsoe.com

Table of Contents

Chapters

Need help?

Do you have a question about the 7100 and is the answer not in the manual?

Questions and answers

Summary of Contents for Morso 7100

Page 1 Morsø 7100 Opstillings- og betjeningsvejledning Instructions for installation and use MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
Page 2: Table Of Contents
INDHOLD · CONTENTS Opstilling af Deres Morsø ovn ......5 Fyringsteknik/Brugen af Deres ovn ....10 Regelmæssig vedligeholdelse af ovnen ..14 Installing your Morsø...
Page 3 Opstillings- og betjeningsvejledning 7110 & 7140 EN 13240 · SINTEF 043-179 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
Page 4 Til lykke med Deres nye Morsø ovn! Morsø, som er den største udbyder på det danske marked, har siden 1853 fremstillet brændeovne af den højeste kvalitet. Hvis De blot følger omstå- ende instruktioner, er vi sikre på, at De også vil få nytte og glæde af Deres nye ovn i mange år.
Page 5: Opstilling Af Deres Morsø Ovn
1.0 Opstilling af Deres Morsø Ovn 1.1 Udpakning af ovnen Morsø 7110 vejer 140 kg. og 7140 vejer 150 kg. For at undgå skamferinger i forbindelse med udpakning og montering af ovnen anbefales det at være 2 personer til dette arbejde. Under forsendelsen er ovnen fastspændt på...
Page 6 Distance to Corner wall Distance to Corner wall 1:10 1:10 1:10 Weight: Scale: Weight: Scale: Weight: Scale: som ikke-brændbart materiale. Morsø 7100 Morsø 7100 Morsø 7100 Model no. Itemno.: Model no. Itemno.: Model no. Itemno.: Drawing no.: Drawing no.: Side 2 of 6 Drawing no.:...
Page 7 Skorstenens lysning skal følge de nationale og lokale bestemmelser. Men generelt bør lys- ningsarealet mindst være 175 cm2 (150 mm diameter) for brændeovne. En for stor skorstenslysning bevirker, at der bruges for meget energi på at få opvarmet skor- stenen til et acceptabelt træk. Er der tale om en muret skorsten med større lysning, anbefales det at isætte en isolerende skorstensforing med den rigtige diameter.
Page 8 1.7 Tilslutning til muret skorsten I væggen fastmures en røgrørsbøsning, og røgrøret føres ind i denne. Røret må ikke stikkes ind i selve skorstensåbningen, men kun gå til den indvendige side af skorstenslysningen. Samlingerne ved ovn/ rør og rør/murbøsning skal tætnes med den vedlagte glassnor. Normalt behøver man ikke tætne mel- lem evt.
Page 9 1.9 Trækforhold Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skortstenstræk. Der kræves, for denne ovntype, et skorstenstræk på mindst 12 PA for at afgive tilfredsstil- lende forbrænding og forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndø- ren åbnes under meget kraftig fyring.
Page 10: Fyringsteknik/Brugen Af Deres Ovn
2.0 Fyringsteknik/Brugen af Deres ovn Deres ovn er konstrueret med lufttilførsel 2 steder. En primær lufttilførsel, der er forvarmet, tilføres forbrændingen med stor hastighed over glasset, og betjenes med grebet placeret under askehylden. Med den primære lufttilførsel reguleres forbrændingen og luften tilføres, når grebet skydes mod højre.
Page 11 2.1 Optænding og fyringsintervaller Under optænding er der behov for en stor luftmængde. Startes der op med en helt kold ovn, kan man med fordel lade døren stå på klem de første minutter og åbne den primære lufttilførsel på maks. For at opbygge et isolerende askelag i bunden af ovnen, bør De ved første optænding af- brænde 1-2 kg tørt pindebrænde.
Page 12 5. Normal påfyring bør ske, mens der endnu er gløder til- bage. Gløderne fordeles i bunden, dog flest foran i ovnen. 6. Der lægges 3 stykker brænde à ca. 0,7 kg og ca. 40 cm lange ind over gløderne i ét lag med en afstand på ca. 1 cm mellem træstykkerne.
Page 13 Normalt skal ovndøren altid åbnes roligt de første 2-3 centimeter, og man skal vente til tryk- ket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener specielt i forbindelse med dårlige trækforhold. Åbn aldrig ovndøren under voldsom fyring. Når træet er brændt ud, er det omdannet til glødende trækul.
Page 14: Regelmæssig Vedligeholdelse Af Ovnen
3.0 Regelmæssig vedligeholdelse af ovnen 3.1. Udvendig vedligeholdelse Ovnens overflade er malet med en varmebestandig senotherm maling. Den holder sig pæ- nest, hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør fnugfri klud. Den malede overflade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen kan let opfriskes med en Morsø...
Page 15 Årsager til for hurtig slitage af indvendige dele: - For kraftig fyring. - Brug af for meget tørt træ (møbelaffaldstræ). - For meget sod ovenpå røgledepladerne (se afsnit Rensning). - For meget aske i skuffen (se afsnit Aske). Pakninger Med tiden vil pakningerne i lågerne blive slidte og bør, for at undgå løbsk forbrænding, ud- skiftes efter behov.
Page 16 Vedligeholdelsesdele til 7100 Beskrivelse Produktnr. Støbt rist 44711600 Støbte røgledeplader 34711800 Rustfri rør (langt) 71710900 Rustfri rør (kort) 71711000 Glas 79710000 Sidesten højre 79710200 Sidesten venstre 79710300 Bagsten 79710100 Stenholder 71710600...
Page 17 Garanti Produkt Registrering MORSØ’S 10 ÅRS PRODUKTGARANTI Bag hver MORSØ brændeovn ligger mere end 160 års erfaring i udviklingsarbejdet samt en grundig kvalitetskontrol foretaget af vore medarbejdere gennem hele produktionsprocessen. Derfor giver MORSØ 10 ÅRS GARANTI med hensyn til materiale- og fabrikationsfejl. Garantiperioden regnes fra salgsdato.
Page 19 Instructions for installation and use 7110 & 7140 EN 13240 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
Page 20 Enjoy your new Morsø stove! Morsø, the biggest stove company in the Danish mar- ket, has been making wood-burning stoves of the highest quality since 1853. Just follow the instructions below, and we are certain that you will be able to use and enjoy your new stove for many years.
Page 21: Installing Your Morsø Stove
1.0 Installing your Morsø stove 1.1 Unpacking the stove First remove the outer carton and lay flat next to the stove; this can act as a protective work- ing surface during the assembly procedure. For shipping purposes, the stove is bolted to the wooded pallet; it should be released from the pallet by removing the bolts from the underside.
Page 22: The Chimney
The hearth temperature under 1:10 1:10 1:10 Weight: Scale: Weight: Scale: Weight: Scale: Morsø 7100 Morsø 7100 Morsø 7100 Model no. Itemno.: Model no. Itemno.: Model no. Itemno.: safety test was less than 65°C.
Page 23: Pipe Connections
The cross-sectional area of the chimney (at its narrowest point) must comply with National and Local Building Regulations. Generally, the area needed for a Morsø wood-burning stove installation should measure at least 175 cm2 (150 mm diameter). An over-sized chimney is generally hard to keep warm and results in poor draft. In cases where there is an oversized masonry chimney, it is recommended that the chimney be lined using an appropriate chimney lining system with the correct internal diameter.
Page 24: Connecting To A Brick Chimney
1.7 Connecting the stove to a masonry chimney A wall sleeve should be bricked securely into the wall of the chimney at the appropriate height and the stovepipe inserted centrally. The pipe must not extend into the actual chimney open- ing, but rather must reach only to the inside of the chimney aperture.
Page 25: Draught
1.9 Draft conditions If smoke spillage occurs when the fire door is opened, it is probably due to poor chimney draft. This type of stove requires at least 12 pa of chimney draft to achieve satisfactory com- bustion and smoke spillage prevention. However, in cases where the stove door is opened too vigorously you could expect that slight smoke spillage may occur.
Page 26: Firing/Using The Stove
2.0 Firing/using the stove The heat output of your stove is regulated by means of 2 air inlets. The pre-heated primary air supply that with great speed is supplied to the fire across the glass window and controlled by the lever under the ash lip. The primary air controls the combustion and is fully open when the lever is pushed to the right.
Page 27: Lighting Instructions And Fuelling Intervals
2.1 Lighting and refuelling intervals Kindling (dry sticks) requires a large volume of air for quick combustion. When lighting the stove from cold it will help to keep the main door ajar (2-3cms) for the first few minutes. The primary air supply should be fully open during lighting. When only burning wood it is recommended that a 1 cm deep ash bed be established and maintained on the grate of the stove.
Page 28 5. Refuelling of your stove should be done while there are still glowing embers in the bed. Spread the embers across the bottom, but concentrated mostly towards the front of the stove. 6. Place three pieces of fuel weighing roughly 0.7 kg and meas- uring about 30 cm in length across the embers in one layer, with spacing of roughly 1 cm between the pieces of wood.
Page 29 The stove door should normally be opened gently the first 2 - 3 centimetres, then you should wait until the pressure has equalised before opening the door all the way. This technique will prevent smoke from getting out, particularly when there is a poor draught. The stove door should never be opened when the stove is being fired vigorously.
Page 30: Routine Stove Maintenance
3.0 Routine stove maintenance 3.1 External maintenance The surface of the stove is painted with heat-resistant Senotherm paint. If the stove is used too vigorously, the painted surface may take-on a greyish tinge. It is easily maintained by sim- ply vacuuming the surface with a soft brush attachment and applying two light layers of paint. Morsø...
Page 31: Cleaning The Stove
Reasons for overly rapid wear of internal parts - Stove fired too vigorously. - Use of very dry wood (wood from old furniture). - Too much soot on top of the baffles (please see the section on Cleaning). - Too much ash in the ash pan (please see the section on Ash). Gaskets The rope gaskets in the door will need regular inspection in order to ensure and maintain full control of your stove’s burning rate;...
Page 32 Spare parts for 7100 Description Product no. Cast iron grate 44711600 Cast iron baffles 34711800 Stainless Steel pipe - long 71710900 Stainless Steel pipe - short 71711000 Door Glass 79710000 Right Side brick 79710200 Left Side brick 79710300 Back brick...
Page 33 Guarantee Product Registration MORSØ 10 YEAR GUARANTEE CERTIFICATE Behind every Morsø stove is more than 160 years of dedicated stove design and manufacturing experi- ence. Quality control has always been at the heart of the production process and detailed measures have been put into place at all key stages of the build.
Page 36 VIGTIGT! IMPORTANT! Sådan fyrer du sikkert for miljøet How to heat safely for the environ- og dig selv! ment and yourself! • Brug kun tørt træ • Use only dry wood Brug kun tørt (maks. 20% fugt) og ube- Use only dry (max. 20% moisture content) handlet træ.
