Morsø 2140
DK
Opstillings- og betjeningsvejledning
UK
Instructions for installation and use
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: stoves@morsoe.com · Website: www.morsoe.com

Advertisement

Chapters

loading

Related Manuals for Morso 2140

Summary of Contents for Morso 2140

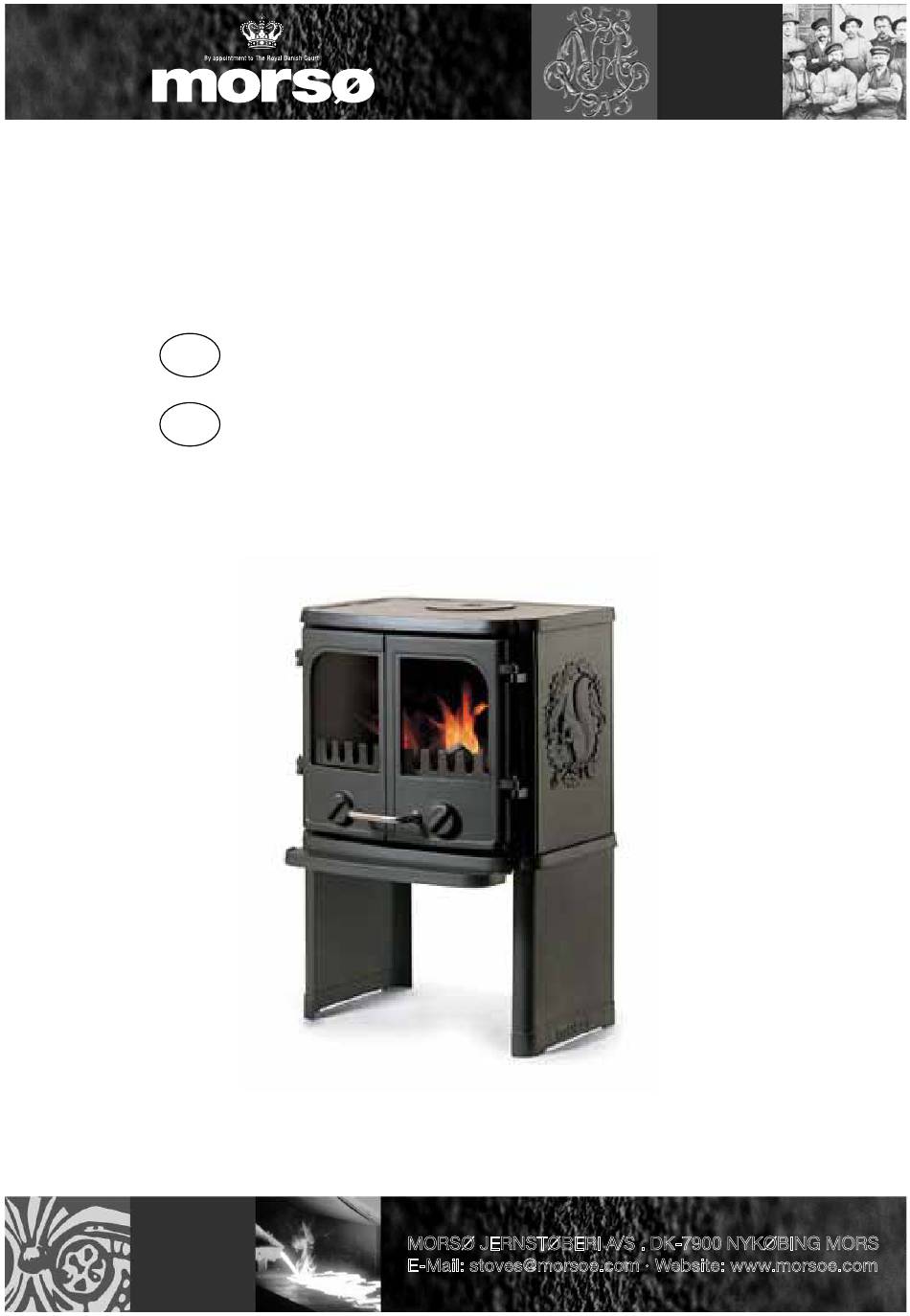

  • Page 1 Morsø 2140 Opstillings- og betjeningsvejledning Instructions for installation and use MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...

  • Page 2: Table Of Contents

    InDhOlD · COntent Opstilling af Deres morsø ovn ......5 Fyringsteknik/Brugen af Deres ovn ....10 Regelmæssig vedligeholdelse af ovnen ..14 Installing your Morsø...
  • Page 3 Opstillings- og betjeningsvejledning 2140 en 13240 · SInteF 045-027 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
  • Page 4 til lykke med Deres nye Morsø ovn! Morsø, som er den største udbyder på det danske marked, har siden 1853 fremstillet brændeovne af den højeste kvalitet. hvis De blot følger om- stående instruktioner, er vi sikre på, at De også vil få...

  • Page 5: Opstilling Af Deres Morsø Ovn

    1.0 Opstilling af Deres Morsø Ovn 1.1 Udpakning af ovnen 2140: Efter udpakning skrues brandkammeret af træpallen og lægges roligt ned på bagsiden. For at undgå skamferinger på ovn og gulvet kan papemballagen anvendes som underlag. Benene, der er medsendt ovnen pakkes ud og skrues fast på den støbte bund med de med- følgende bolte.
  • Page 6 Af hensyn til varmecirkulation, rengøring og evt. indvendig rensning af ovn, anbefales afstand til murværk at være 10-15 cm. Et lag tapet bliver normalt, når det er påsat murværk, betragtet som ikke-brændbart materiale. På gulvet Sker opstillingen på brændbart gulv, skal de nationale og lokale bestemmelser overholdes med hensyn til størrelsen på...
  • Page 7 1.6 Rørtilslutning Ovnen er standard monteret med røgtud (1) ovenud og et støbt dæksel monteret i den støbte bagplade bag konvektionsbagpladerne. Ønskes ovnen monteret med røgafgang bagud, slås pladejernsbrikkerne på konvektionsbagpladerne ud med små kontante slag med en hammer ud for de små “broer“, der holder brikkerne på plads. Røgtuden afmonteres ovnen, og det støbte dæksel skrues af bagpladen og monteres igen på...
  • Page 8 1.7 tilslutning til muret skorsten I væggen fastmures en røgrørsbøsning, og røgrøret føres ind i denne. Røret må ikke stikkes ind i selve skorstensåbningen, men kun gå til den indvendige side af skorstenslysningen. Samlingerne ved ovn/rør og rør/murbøsning skal tætnes med den vedlagte glassnor. Normalt behøver man ikke tætne mellem evt.
  • Page 9 1.9 trækforhold Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skortstenstræk. Der kræves, for denne ovntype, et skorstenstræk på mindst 12 PA for at afgive tilfredsstillende forbrænding og forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndøren åb- nes under meget kraftig fyring.

  • Page 10: Fyringsteknik/Brugen Af Deres Ovn

    2.0 Fyringsteknik/Brugen af Deres ovn Ved fyring med træ skal rysteristen være lukket. Forvarmet sekundær luft tilføres forbrændingen over glasset og betjenes ved hjælp af håndta- get under askehylden. Ovnens nominelle varmeydelse er 5,5 kW. Deres nye Morsø ovn er EN afprøvet og anbefalet til fyring med træ og er egnet til intermit- terende brug.
  • Page 11 2.1 Optænding og fyringsintervaller Under optænding er der behov for en stor luftmængde. Startes der op med en helt kold ovn, kan man med fordel lade dørene stå på klem de første minutter og åbne den sekundære luft- tilførsel på max. - greb under askehylden. Under dårlige trækforhold kan lidt primær luft (ven- tilerne på...
  • Page 12 5. Normal påfyring bør ske, mens der endnu er gløder tilba- ge. Fordel gløderne i bunden, dog flest foran i ovnen. 6. Der lægges 2-3 stykker brænde à ca. 0,7 kg og ca. 30- 35 cm lange ind over gløderne i ét lag med en afstand på...
  • Page 13 Normalt skal ovndøren altid åbnes roligt de første 2-3 centimeter, og man skal vente til tryk- ket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener specielt i forbindelse med dårlige trækforhold. Åbn aldrig ovndørene under voldsom fyring. Når træet er brændt ud, er det omdannet til glødende trækul.

  • Page 14: Regelmæssig Vedligeholdelse Af Ovnen

    3.0 Regelmæssig vedligeholdelse af ovnen 3.1. Udvendig vedligeholdelse Ovnens overflade er malet med en varmebestandig senotherm maling. Den holder sig pæ- nest, hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør fnugfri klud. Den malede overflade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen kan let opfriskes med en Morsø...
  • Page 15 Aske fra en brændeovn kan ikke gavne haven som gødning. Hvis der har været afbrændt far- velagte brochurer, malet eller imprægneret træ og lignende i ovnen, må asken ikke hældes ud på jord, da den kan indeholde tungmetaller. Vedligeholdelsesdele til 2140 Beskrivelse Produktnr.
  • Page 17 Instructions for Installation and Use 2140 en 13240 · 76% efficiency MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
  • Page 18 enjoy your new Morsø stove! Morsø, the largest stove manufacturer in Denmark, has been making cast-iron stoves of the highest quality since 1853. By carefully following the in- structions below, we are certain that you will enjoy many years of comfortable warmth from your new Morsø...

  • Page 19: Installing Your Morsø Stove

    1.0 Installing your Morsø stove 1.1 Unpacking your stove 2140: After removing the outer packaging, unbolt the combustion chamber from the wooden pallet and place it gently on its back. The cardboard packaging can be placed underneath to prevent marring. Remove the leg pack from the stove and bolt each leg/panel securely to the underside of the base on the combustion chamber, using the bolts provided (found inside the stove).

  • Page 20: The Chimney

    In situations where the stove is to be fitted into a brick or non-combustible recess, we recom- mend that the stove is installed with at least 10 cm clearance to the wall, this will allow room air circulate around the stove; also the maintenance of the outside stove is easier. When ap- plied to masonry, a layer of wallpaper is normally classified as a non-combustible surface.

  • Page 21: Pipe Connections

    1.6 Fluepipe connections The stove comes standard with a smoke outlet (1) at the top and a cast-iron cover mount- ed on the cast-iron back panel behind the convection back panels. If you want to install the stove with the smoke exiting to the rear, knock the iron plates on the convection back panels out of the small „bridges“...

  • Page 22: Connecting To A Masonry Chimney

    1.7 Connecting the stove to a masonry chimney A wall sleeve should be bricked securely into the wall of the chimney at the appropriate height and the stovepipe inserted centrally. The pipe must not extend into the actual chimney open- ing, but rather must reach only to the inside of the chimney aperture.

  • Page 23: Draft Conditions

    1.9 Draft conditions If smoke spillage occurs when the fire door is opened, it is probably due to poor chimney draft. This type of stove requires at least 12 pa of chimney draft to achieve satisfactory com- bustion and smoke spillage prevention. However, in cases where the stove door is opened too vigorously you could expect that slight smoke spillage may occur.

  • Page 24: Firing/Using The Stove

    2.0 FIRInG the StOVe/USInG YOUR StOVe For wood firing, the riddling grate should be closed. Pre-heated secondary air is added to the combustion process over the glass, and controlled using the handle underneath the hot ash box. The stove’s rated heat output is 5,5 kW. The efficiency is 76% Your new Morsø...

  • Page 25: Lighting Instructions And Fuelling Intervals

    2.1 lighting and refuelling intervals A lot of air is needed when first lighting the stove. When starting with a totally cold stove, it may be helpful to leave the doors ajar (2-3 cm) during the first few minutes; the secondary air intake should be fully open - handle underneath the ash lip.
  • Page 26 5. Refuelling of your stove should be done while there are still glowing embers in the bed. Spread the em- bers across the bottom, but concentrated mostly to- wards the front of the stove. 6. Place three pieces of fuel weighing roughly 0.5 kg and measuring about 25 cm in length across the embers in one layer, with spacing of roughly 1 cm between the pieces of wood.
  • Page 27 The stove door should normally be opened gently the first 2 - 3 centimetres, then you should wait until the pressure has equalised before opening the door all the way. This technique will prevent smoke from getting out, particularly when there is a poor draught. the stove door should never be opened when the stove is being fired vigorously.

  • Page 28: Routine Stove Maintenance

    3.0 ROUtIne StOVe MAIntenAnCe 3.1 external maintenance The surface of the stove is painted with heat-resistant Senotherm paint. If the stove is used too vigorously, the painted surface may take-on a greyish tinge. It is easily maintained by sim- ply vacuuming the surface with a soft brush attachment and applying two light layers of paint. Morsø...

  • Page 29: Cleaning The Stove

    Reasons for premature wear of internal parts - Stove being used/fired too vigorously - too much air passing through the bottom grate - Use of excessively dry wood (wood from old furniture) - excessive debris collection on baffle plate or inner fireback (see section on cleaning) - Ash level too high in the ash pan (see section on ash Gaskets...

  • Page 30: Alternative Fuel Types

    Maintenance parts for 2140 Description Product Code Riddling Grate 44182800 Grate Frame 44182700 Access Door 34186100 Baffle complete 54186061 Front Grate 44180721 Glass 790721 Door Glass Kit 62904200 Side brick 79092100...
  • Page 32 Morsø Jernstøberi A/S - 25.08.2009 - 72213300 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
