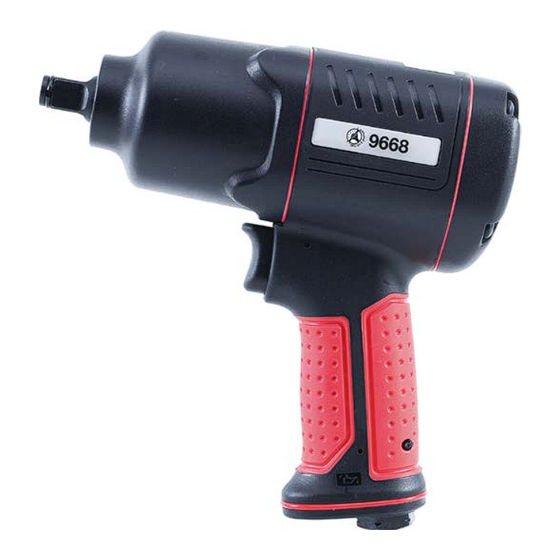

BGS technic 9668 Manual

TECHNISCHE DATEN
Hammertyp: Doppelhammer
Drehzahl max.: 7500 U/min
Abtriebsprofil: Außenvierkant
Abtriebsprofilgröße, metrisch: 12,5 mm
Abtriebsprofilgröße, imperial: 1/2"
Arbeitsdrehmoment min.: 610 Nm
Arbeitsdrehmoment max.: 900 Nm
Lösemoment max.: 940 Nm
Schalldruckpegel: 95,16 dB(A)
Schallleistungspegel: 106,16 dB(A)
Vibrationspegel: ahd=5,778 m/s² / K=1,067 m/s²
Betriebsdruck: 6,3 Bar (90 PSI)
Luftverbrauch: 184 l/min
Druckluftanschluss: 1/4"
Schlauchdurchmesser: 10 mm (3/8") empfohlen
Länge: 185 mm (mit Vierkant) / 182,5 mm (ohne Vierkant)
Gewicht: 2,1 kg
ACHTUNG!
Lesen, verstehen und befolgen Sie alle Anweisungen und Warnungen vor der Inbetriebnahme dieses
Druckluftgerätes. Missachtung kann zu Verletzungen, Sachschäden und zum Erlöschen der Garantie
führen.
SICHERHEITSHINWEISE
1. Sicherstellen, dass das Werkzeug sich in der Position OFF befindet, wenn es mit dem Druckluftsystem
verbunden wird.
2. Bei Verwendung von Druckluft-Werkzeugen immer eine zugelassene Schutzbrille tragen. Tragen Sie
eine geeignete Maske wenn Staub aufgewirbelt wird.
3. Verwenden Sie ausschließlich Zubehör, das für den Einsatz mit Druckluft-Werkzeugen ausgelegt ist.
Zum Beispiel: Bei Schlagschrauber keine gängigen Einsätze verwenden, sondern nur Kraft-Einsätze.
4. Das Werkzeug von der Druckluftversorgung trennen, bevor Zubehör installiert oder Wartungen
durchgeführt werden oder das Gerät nicht in Gebrauch ist.
5. Immer das Werkzeug mit gesundem Menschenverstand betreiben. Tragen Sie keine weite Kleidung
oder Schmuck die von beweglichen Teilen erfasst werden und zu Verletzungen führen kann.
Werkzeug nur in sicherer Entfernung von sich selbst und anderen betreiben.
6. Herstellerangaben des Druckluftsystems bei der Installation von Reglern, Filtern und anderem Zubehör
beachten.
LUFTVERSORGUNG
Saubere Luft und korrekter Druck im Druckluftsystem ist für die Versorgung dieses Werkzeugs
unumgänglich. Der maximale Druck für dieses Werkzeug liegt bei 6,3 bar und ist für die meisten Druckluft-
Werkzeuge dieser Klasse empfohlen. Dem Abschnitt Technische Daten können Werte wie der
Arbeitsdruck und andere entnommen werden. Eine Erhöhung des Drucks ist erforderlich, wenn Länge des
Luftschlauchs oder andere Umstände zu einer Minderung des Drucks führen. So muss der Druck von 6,3
eventuell auf 7,2 bar erhöht werden um einen Druck von 6,3 bar am Werkzeug zu gewährleisten. Wasser
im Schlauch und Kompressor führt zur Reduzierung der Leistungsfähigkeit und Beschädigung des
Druckluftgerätes. Entwässern Sie das Druckluft-System vor jedem Gebrauch.
Verwenden Sie einen Druckregler mit Manometer, wenn der Druck im Druckluftsystem zu hoch ist.
SW-Stahl und Werkzeugvertriebs GmbH
5
d i e
Druckluft-Schlagschrauber
