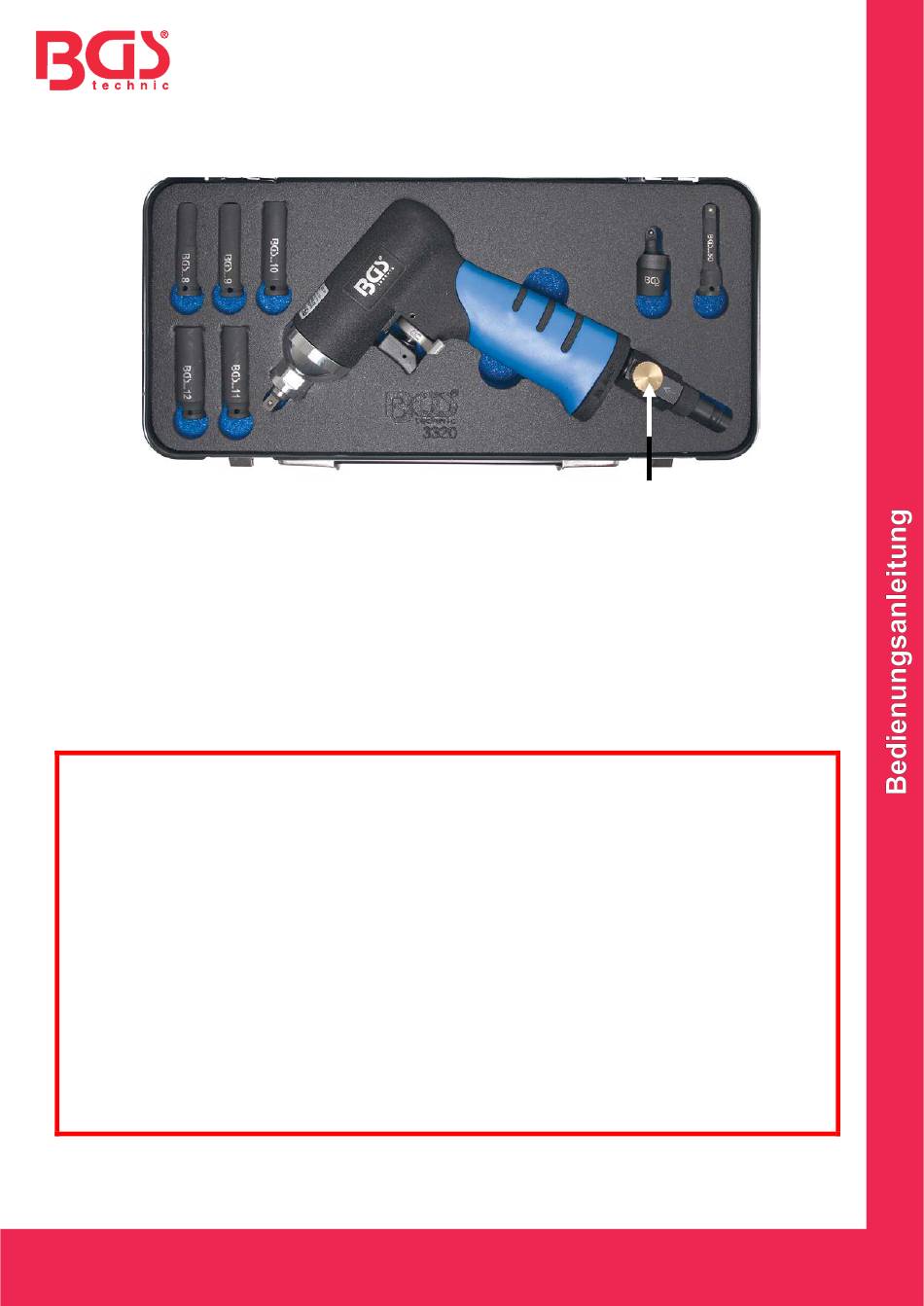

Druckluft-Schlagschrauber 6,3 (1/4)
SPEZIFIKATION
Hammer Typ: Doppelhammer
Max. Drehzahl: 11000 U/min
Abtriebsprofil: Aussenvierkant
Drehmomentstufen: 20 / 30 / 40 / 50 Nm
Abtriebsprofilgröße, metrisch: 6,3 mm
Abtriebsprofilgröße, imperial: 1/4"
Vibrationspegel: 5.6 m/s² / K=1.05 m/s²
Drucklufteingang: 1/4"
SICHERHEITSINFORMATIONEN
Lesen, verstehen und befolgen Sie alle Anweisungen und Warnungen vor der Inbetriebnahme
dieses Druckluftgerätes. Andernfalls kann es zu Verletzungen, Sachschäden und zum Erlöschen der
Garantie führen. Vor jedem Gebrauch das Druckluftgerät mit 4 bis 5 Tropfen Druckluftgeräte-Öl
schmieren. Nur an Druckluftsystemen betreiben, die über einen korrekten Luftdruck und ausreichend
Luftvolumen (L/min) für dieses Werkzeug verfügen.
1. Sicherstellen, dass das Werkzeug sich in der Position OFF befindet, wenn es mit dem
Druckluftsystem verbunden wird.
2. Bei Verwendung von Druckluft-Werkzeugen immer eine zugelassene Schutzbrille tragen. Tragen
Sie eine geeignete Maske wenn Staub aufgewirbelt wird.
3. Verwenden Sie ausschließlich Zubehör, das für den Einsatz mit Druckluft-Werkzeugen ausgelegt
ist. Zum Beispiel: Bei Schlagschrauber keine gängigen Einsätze verwenden, sondern nur Kraft-
Einsätze.
4. Das Werkzeug von der Druckluftversorgung trennen, bevor Zubehör installiert und Wartungen
durchgeführt wird oder das Gerät nicht in Gebrauch ist.
5. Immer das Werkzeug mit gesundem Menschenverstand betreiben. Tragen Sie keine weite
Kleidung oder Schmuck die von beweglichen Teilen erfasst werden und zu Verletzungen führen
kann. Werkzeug nur in sicherer Entfernung von sich selbst und anderen betreiben.
6.
Herstellerangaben des Druckluftsystems bei der Installation von Reglern, Filtern und anderem
Zubehör beachten
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
.
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Drehmomentregler
Min. Schlauchdurchmesser: 6,3 mm
Luftverbrauch: 150 l/min
Arbeitsdruck: 6,3 Bar
Schalldruckpegel: 92,9 dB(A)
Schallleistungspegel: 103,9 dB(A)
Länge: 163 mm
Gewicht: 0,9 Kg
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art.3320

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BGS 3320 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BGS technic BGS 3320

Summary of Contents for BGS technic BGS 3320

  • Page 1 Werkzeug nur in sicherer Entfernung von sich selbst und anderen betreiben. Herstellerangaben des Druckluftsystems bei der Installation von Reglern, Filtern und anderem Zubehör beachten BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
  • Page 2 Druckluftgerät mit 4 bis 5 Tropfen Druckluftgeräte-Öl schmieren. Es ist ausreichend das Öl in den Lufteinlass einzufüllen. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...

  • Page 3: Specifications

    Instead, install them on a short length of air hose attached to the tool. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...

  • Page 4: Operation

    Use proper air pressure and CFM rating listed for this tool. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...

  • Page 5: Spécification

    BGS 3320 Visseuse à percussion pneumatique 6,3 (1/4) Régulateur de couple SPÉCIFICATION Type de marteau : marteau double Diamètre mini. de tuyau flexible : 6,3 mm Vitesse de rotation maxi. : 11 000 tr/min Consommation d’air : 150 l/min Profil de transmission : Carré mâle...
  • Page 6 Lubrifiez l’appareil pneumatique avant chaque utilisation à l’aide de 4 à 5 gouttes d’huile pour appareils pneumatiques. Il suffit de remplir l’huile dans l’admission de l’air. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen...

  • Page 7: Información De Seguridad

    BGS 3320 Llave de impacto neumática 6,3 (1/4) Regulador de par ESPECIFICACIÓN Tipo de martillo: Martillo doble Diámetro de tubo mín.: 6,3 mm Número máx. de revoluciones: 11000 rpm Consumo de aire: 150 l/min Salida: Cuadrado exterior Presión de trabajo: 6,3 bar Valores del par de apriete: 20 / 30 / 40 / 50 Nm Nivel de presión sonora: 92,9 dB (A)

  • Page 8: Suministro De Aire

    INSTRUCCIONES 1. Seleccione siempre en primer lugar el par de apriete más bajo para aflojar bujías de incandescencia u otras uniones roscadas delicadas. Con esta llave de impacto podrá ajustar el par de apriete según los siguientes 4 valores seleccionando giro a izquierda y derecha: 20 Nm, 2 = 30 Nm, 3 = 40 Nm y 4 = 50 Nm 2.
  • Page 9 Certificate No.: 2019-12-23_TCI / TC-108N Test Report No.: 14084_2014-12-03 04.02.2020 Wermelskirchen, den ppa. Frank Schottke, Prokurist BGS technic KG, Bandwirkerstrasse 3, D-42929 Wermelskirchen SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0 BGS technic KG Tel.: 02196 720480 www.bgstechnic.com ax +49 (0) 2191 / 46438-40 Bandwirkerstr.
