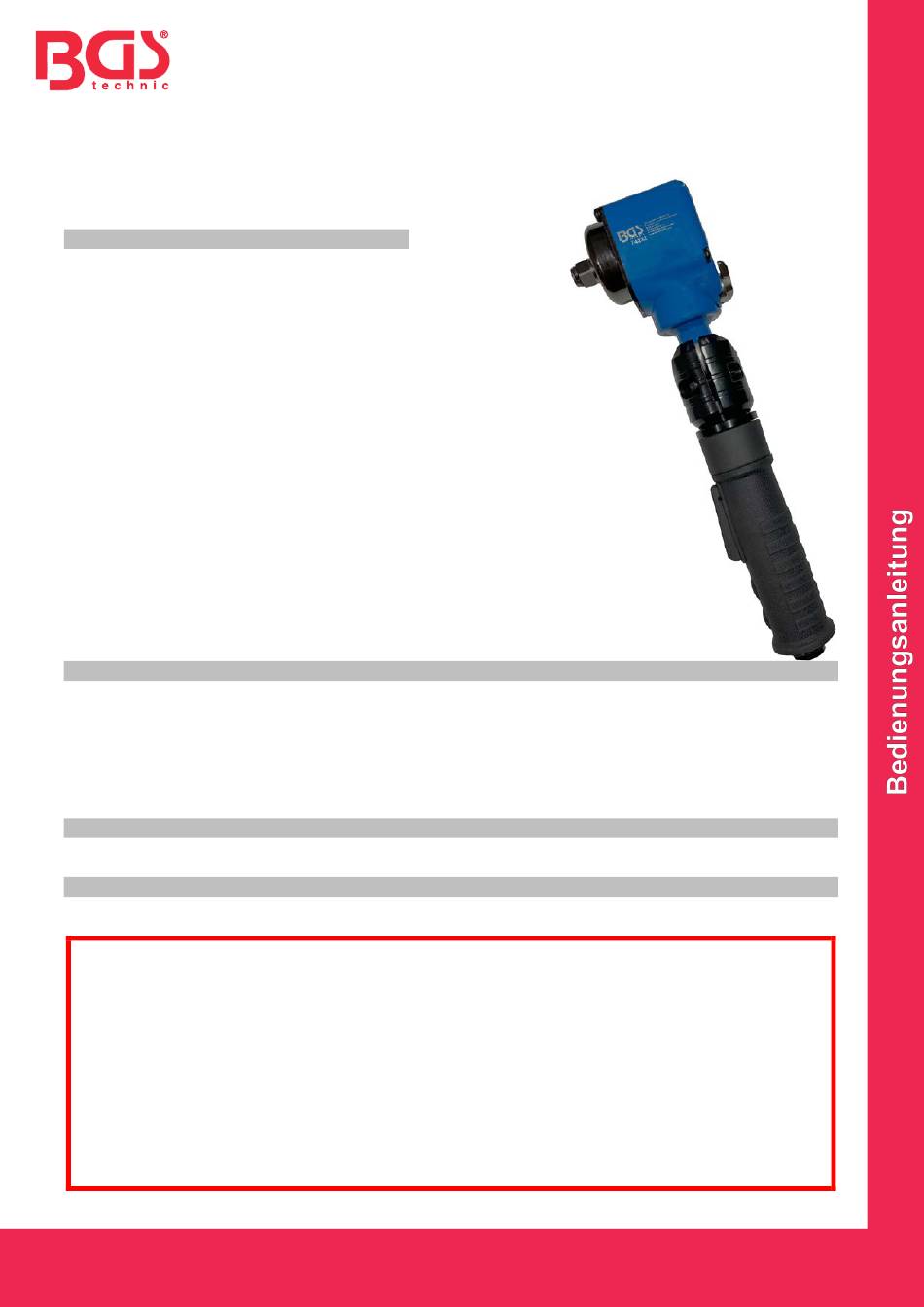

Druckluft-Schlagschrauber | 12,5 mm (1/2")
TECHNISCHE DATEN
Schlagwerk: Jumbohammer
Abtriebsprofilgröße: 12,5 mm (1/2")
Laufrichtung: rechts / links (3-stufig)
Griff 360° drehbar
Kopf ± 60° kippbar
Max. Drehzahl: 8000 U/min
Arbeitsdrehmoment: 450 Nm
max. Lösemoment (Linkslauf): 650 Nm
max. Drehmoment (Rechtslauf): 610 Nm
Druckluftanschluss: 1/4"
Arbeitsdruck: 6.2 bar (90 psi)
Luftverbrauch: 226 l/min (8 SCFM)
Schalldruckpegel (LpA): 87.62 dB (A)
Schallleistungspegel (LwA): 97.78 dB (A)
Vibrationspegel (ahd): 10.07 m/s²
Vibrationspegel (K): 1,31 m/s²
Empfohlener Schlauch: 10 mm (3/8")
Länge: 86 mm
Höhe: 311mm
Gewicht: 1.4 kg
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Dieses Druckluftwerkzeug dient zum Lösen und Festziehen von Schrauben und Muttern.
SICHERHEITSHINWEISE
Beim Einsatz von Druckluftwerkzeugen, sollten immer grundlegenden Vorsichtsmaßnahmen
sichergestellt sein, um die Gefahr von Personen- und Sachschäden zu reduzieren.
• Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
• Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen.
• Stellen Sie sicher, dass der Arbeitsbereich ausreichend beleuchtet ist.
• Halten Sie den Arbeitsbereich sauber, aufgeräumt, trocken und frei von anderen Materialien.
• Lassen Sie keine ungeschulten Personen mit diesem Werkzeugsatz arbeiten.
• Stellen Sie sicher, dass der Auslöser sich in der Position OFF befindet, wenn es mit dem
Druckluftsystem verbunden wird.
• Nehmen Sie keine Änderungen am Werkzeug vor.
• Verwenden Sie ausschließlich Zubehör, das für den Einsatz mit Druckluft-Werkzeugen
ausgelegt ist.
• Trennen Sie das Werkzeug von der Druckluftversorgung, bevor Sie Zubehör installieren und
Wartungen durchführen oder das Gerät nicht in Gebrauch ist.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Innen-Ø
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 74232
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for BGS technic 74232
Summary of Contents for BGS technic 74232
- Page 1 • Trennen Sie das Werkzeug von der Druckluftversorgung, bevor Sie Zubehör installieren und Wartungen durchführen oder das Gerät nicht in Gebrauch ist. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
- Page 2 Richten Sie niemals das Werkzeug auf Menschen oder Tiere. Tragen Sie immer Sicherheitsausrüstung wie Schutzbrille und Atemschutzmaske (siehe Kapitel Arbeitsschutz). BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
-
Page 3: Wartung
Intervallen aus. • Betreiben Sie das Druckluftwerkzeug ausschließlich mit dem, im Kapitel „Technische Daten“ angegebenen, maximalen Druck. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten... -
Page 4: Bedienung
Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde über Recyclingmaßnahmen. Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer umweltgerecht. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten... - Page 5 We declare that the following designated product: Nous déclarons sous propre responsabilité que ce produit: Declaramos bajo nuestra sola responsabilidad que este producto: Druckluft-Schlagschrauber | 12,5 mm (1/2") (Art. 74232) Impact Wrench | 12,5 mm (1/2") Clé à choc | 12,5 mm (1/2") Pistola neumática de impacto | 12,5 mm (1/2")
-
Page 6: Technical Data
• Disconnect the tool from the compressed air supply before installing accessories, when carrying out maintenance work or the device is not being used. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed... -
Page 7: Occupational Safety
Always wear safety equipment like safety glasses and dust masks when working with this air tool (see chapter “Occupational Safety”). BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed... -
Page 8: Air Source
• Only operate the air tool with the maximum pressure specified in the chapter "Technical data". BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed... -
Page 9: Operation
Contact your local solid waste authority for recycling information. Dispose of this product at the end of its working life environmentally. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed... - Page 10 We declare that the following designated product: Nous déclarons sous propre responsabilité que ce produit: Declaramos bajo nuestra sola responsabilidad que este producto: Druckluft-Schlagschrauber | 12,5 mm (1/2") (Art. 74232) Impact Wrench | 12,5 mm (1/2") Clé à choc | 12,5 mm (1/2") Pistola neumática de impacto | 12,5 mm (1/2")
-
Page 11: Caractéristiques Techniques
BGS 74232 Clé à choc | 12,5 mm (1/2") CARACTÉRISTIQUES TECHNIQUES Type de marteau : Marteau géant Carré d’entraînement : 12.5 mm (1/2") Rotation : droite / gauche (3 étapes) Poignée rotative à 360° Tête inclinable ± 60° Régime maxi (sans charge) : 8000 tr/min Couple de travail : 450 Nm Couple de desserrage max. - Page 12 Ne pointez jamais l’outil pneumatique sur des personnes ou des animaux. Portez toujours des équipements de sécurité tels que des lunettes de protection et un masques anti- poussière (voir le chapitre Sécurité au travail). BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr.
-
Page 13: Maintenance
• Nettoyez ou remplacez le filtre à air du compresseur dans les intervalles prévus. • Faites fonctionner l’outil pneumatique uniquement à la pression maximale spécifiée au chapitre « Caractéristiques techniques ». BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820... -
Page 14: Opération
à un point de collecte de recyclage et éliminés dans le respect de l’environnement. Consultez votre autorité locale de gestion des déchets à propos des mesures de recyclage à appliquer. Éliminez ce produit de façon écologique à la fin de sa vie utile. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. - Page 15 We declare that the following designated product: Nous déclarons sous propre responsabilité que ce produit: Declaramos bajo nuestra sola responsabilidad que este producto: Druckluft-Schlagschrauber | 12,5 mm (1/2") (Art. 74232) Impact Wrench | 12,5 mm (1/2") Clé à choc | 12,5 mm (1/2") Pistola neumática de impacto | 12,5 mm (1/2")
-
Page 16: Datos Técnicos
BGS 74232 Pistola neumática de impacto | 12,5 mm (1/2") DATOS TÉCNICOS Tipo de martillo: Martillo gigante Tamaño del perfil de salida: 12,5 mm (1/2") Rotación: derecha / izquierda (3 pasos) Mango giratorio 360° Cabezal ± 60° inclinable Velocidad máxima: 8000 rpm Par de trabajo: 450 Nm Par de aflojamiento máximo (hacia la izquierda): 650 Nm... - Page 17 INDICACIONES DE SEGURIDAD • Mantenga la herramienta cuidadosamente. Revise las mangueras y las conexiones de aire comprimido a intervalos regulares. • No utilice la herramienta si estuviera dañada. Haga que la herramienta sea reparada por personal cualificado. • Tenga en cuenta las instrucciones del fabricante del sistema de aire comprimido al instalar los reguladores, filtros y otros accesorios.
-
Page 18: Mantenimiento
SUMINISTRO DE AIRE COMPRIMIDO El aire limpio a la presión correcta es imprescindible para el suministro de esta herramienta. La presión de trabajo para esta herramienta esta especificada en el capítulo "Datos técnicos, y esla recomendada para la mayoría de herramientas neumáticas de esta clase. Será necesario aumentar la presión cuando un incremento de lalongitud de la manguera de aire u otras circunstancias concretas provoquen una disminución de la presión. -
Page 19: Protección Ambiental
COMPONENTES Salida 12,5 mm (1/2“) Tornillos de sujeción (2x) Palanca de activación Tapa de cierre / entrada de aire comprimido Conmutador de velocidad y sentido de giro MANEJO 1. Retire la tapa de cierre de la entrada de aire comprimido (4). 2. - Page 20 We declare that the following designated product: Nous déclarons sous propre responsabilité que ce produit: Declaramos bajo nuestra sola responsabilidad que este producto: Druckluft-Schlagschrauber | 12,5 mm (1/2") (Art. 74232) Impact Wrench | 12,5 mm (1/2") Clé à choc | 12,5 mm (1/2") Pistola neumática de impacto | 12,5 mm (1/2")
