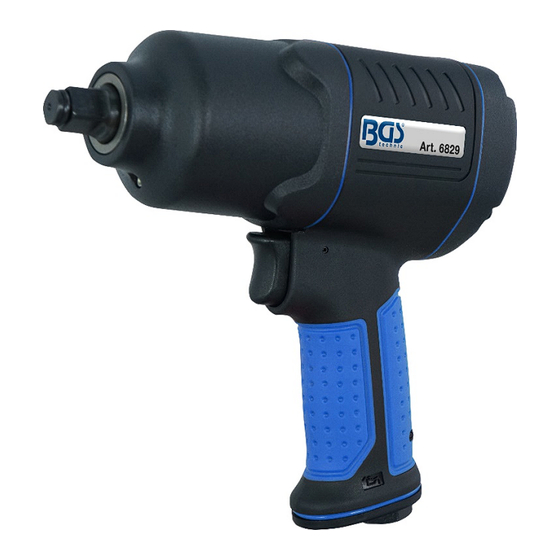

Air impact wrench
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

TECHNISCHE DATEN
Hammertyp: Doppelhammer
Drehzahl max.: 7.500 U/min
Abtriebsprofil: Außenvierkant
Abtriebsprofilgröße, metrisch: 12,5 mm
Abtriebsprofilgröße, imperial: 1/2"
Arbeitsdrehmoment: 160 - 610 Nm
max. Lösemoment (Linkslauf): 1200 Nm
max. Drehmoment (Rechtslauf): 610 Nm
Schalldruckpegel LpA: 95,16 dB (A)
Schallleistungspegel LwA: 106,16 dB (A)
Vibrationspegel: ahd = 8,47 m/s² / K = 1,33 m/s²
Betriebsdruck: 6,3 Bar (90 PSI)
Luftverbrauch: 142,5 l/min
Druckluftanschluss: 1/4" (6,3 mm)
Schlauchdurchmesser: 10 mm (3/8") empfohlen
Länge: 185 mm (mit Vierkant) / 182,5 mm (ohne Vierkant)
Gewicht: 2,1 kg
ACHTUNG!
Lesen, verstehen und befolgen Sie alle Anweisungen und Warnungen vor der Inbetriebnahme dieses
Druckluftgerätes. Missachtung kann zu Verletzungen, Sachschäden und zum Erlöschen der Garantie
führen.
SICHERHEITSHINWEISE
1. Sicherstellen, dass das Werkzeug sich in der Position OFF befindet, wenn es mit dem Druckluftsystem
verbunden wird.
2. Bei Verwendung von Druckluft-Werkzeugen immer eine zugelassene Schutzbrille tragen. Tragen Sie
eine geeignete Maske wenn Staub aufgewirbelt wird.
3. Verwenden Sie ausschließlich Zubehör, das für den Einsatz mit Druckluft-Werkzeugen ausgelegt ist.
Zum Beispiel: Bei Schlagschrauber keine gängigen Einsätze verwenden, sondern nur Kraft-Einsätze.
4. Das Werkzeug von der Druckluftversorgung trennen, bevor Zubehör installiert oder Wartungen
durchgeführt werden oder das Gerät nicht in Gebrauch ist.
5. Immer das Werkzeug mit gesundem Menschenverstand betreiben. Tragen Sie keine weite Kleidung
oder Schmuck die von beweglichen Teilen erfasst werden und zu Verletzungen führen können.
Werkzeug nur in sicherer Entfernung von sich selbst und anderen betreiben.
6. Herstellerangaben des Druckluftsystems bei der Installation von Reglern, Filtern und anderem Zubehör
beachten.
LUFTVERSORGUNG
Saubere Luft und korrekter Druck im Druckluftsystem ist für die Versorgung dieses Werkzeugs
unumgänglich. Der maximale Druck für dieses Werkzeug liegt bei 6,3 bar und ist für die meisten Druckluft-
Werkzeuge dieser Klasse empfohlen. Dem Abschnitt Technische Daten können Werte wie der
Arbeitsdruck und andere entnommen werden. Eine Erhöhung des Drucks ist erforderlich, wenn Länge des
Luftschlauchs oder andere Umstände zu einer Minderung des Drucks führen. So muss der Druck von 6,3
eventuell auf 7,2 bar erhöht werden um einen Druck von 6,3 bar am Werkzeug zu gewährleisten. Wasser
im Schlauch und Kompressor führt zur Reduzierung der Leistungsfähigkeit und Beschädigung des
Druckluftgerätes. Entwässern Sie das Druckluft-System vor jedem Gebrauch.
Verwenden Sie einen Druckregler mit Manometer, wenn der Druck im Druckluftsystem zu hoch ist.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Druckluft-Schlagschrauber
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 6829
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BGS 6829 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for BGS technic BGS 6829

  • Page 1 Druckluftgerätes. Entwässern Sie das Druckluft-System vor jedem Gebrauch. Verwenden Sie einen Druckregler mit Manometer, wenn der Druck im Druckluftsystem zu hoch ist. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
  • Page 2 Vor dem Gebrauch das Druckluftgerät mit 4 bis 5 Tropfen Druckluftgeräte-Öl schmieren. Es ist ausreichend das Öl in den Lufteinlass einzufüllen. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
  • Page 3: Fehlerbehebung

    Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Alle Werkzeuge, Zubehörteile und Verpackungen sind zu sortieren, einer Wertstoffsammelstelle zuzuführen und umweltgerecht zu entsorgen. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
  • Page 4: Technical Data

    Increase hose ID or increase compressor pressure to compensate the pressure loss. Use an in-line pressure regulator with gauge if air inlet pressure is critical. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...
  • Page 5: Operation

    Oil tool before each use. 4 to 5 drops Air Tool Oil placed in the air inlet is sufficient. Use proper air pressure and CFM rating listed for this tool. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...
  • Page 6: Troubleshooting

    BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...
  • Page 7: Caractéristiques Techniques

    BGS 6829 Clé à choc CARACTÉRISTIQUES TECHNIQUES Type de marteau : marteau double Vitesse de rotation maxi. : 7 500 tr/min Profil de transmission : carré mâle Taille de profil de transmission, métrique : 12,5 mm Profil de transmission, impérial : 1/2"...
  • Page 8 LUBRIFICATION & MAINTENANC Lubrifiez l’appareil pneumatique chaque fois avant l’emploi à l’aide de 4 à 5 gouttes d’huile pour appareils pneumatiques. Il suffit de remplir l’huile dans l’admission de l’air. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de...
  • Page 9: Dépannage

    Recyclez les matières indésirables au lieu de les jeter comme déchets. Tous les outils, accessoires et emballages doivent être triés, envoyés à un point de collecte de recyclage et éliminés dans le respect de l’environnement. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr.
  • Page 10: Datos Técnicos

    BGS 6829 Llave de impacto neumática DATOS TÉCNICOS Tipo de martillo: Martillo doble Número de revoluciones máx.: 7.500 rpm salida: cuadrado exterior tamaño de la salida, sistema métrico: 12,5 mm Tamaño de la salida, sistema imperial: 1/2" Par de apriete: 160 – 610 Nm par de aflojamiento máximo (hacia la izquierda): 1200 Nm...
  • Page 11: Lubricación Y Mantenimiento

    SISTEMA DE AIRE COMPRIMIDO RECOMENDADO N.º Denominación N.º Denominación Herramienta neumática Unidad para desaguar/filtrar Manguera de aire Válvula de drenaje acoplamiento rápido válvula de cierre Engrasador (necesario solo en herramientas Secadora/unidad de filtrado neumáticas con motor) Reductor de presión Compresor / 11 Válvula de drenaje INSTRUCCIONES Antes de cada uso, lubrique el equipo neumático con 4 o 5 gotas de aceite para dispositivos de aire comprimido.
  • Page 12: Protección Ambiental

    SOLUCIÓN DE PROBLEMAS (pérdida de rendimiento) Causa probable Solución Conductos de aire sucios u Lubrique la herramienta y vacíe el agua de las tuberías de obturados alimentación y el compresor Alimentación de aire Aumente la presión del aire. Asegúrese de que el compresor satisface insuficiente las necesidades en términos de caudal y presión de aire Utilice una cinta de teflón para sellar las válvulas y los puntos de...
