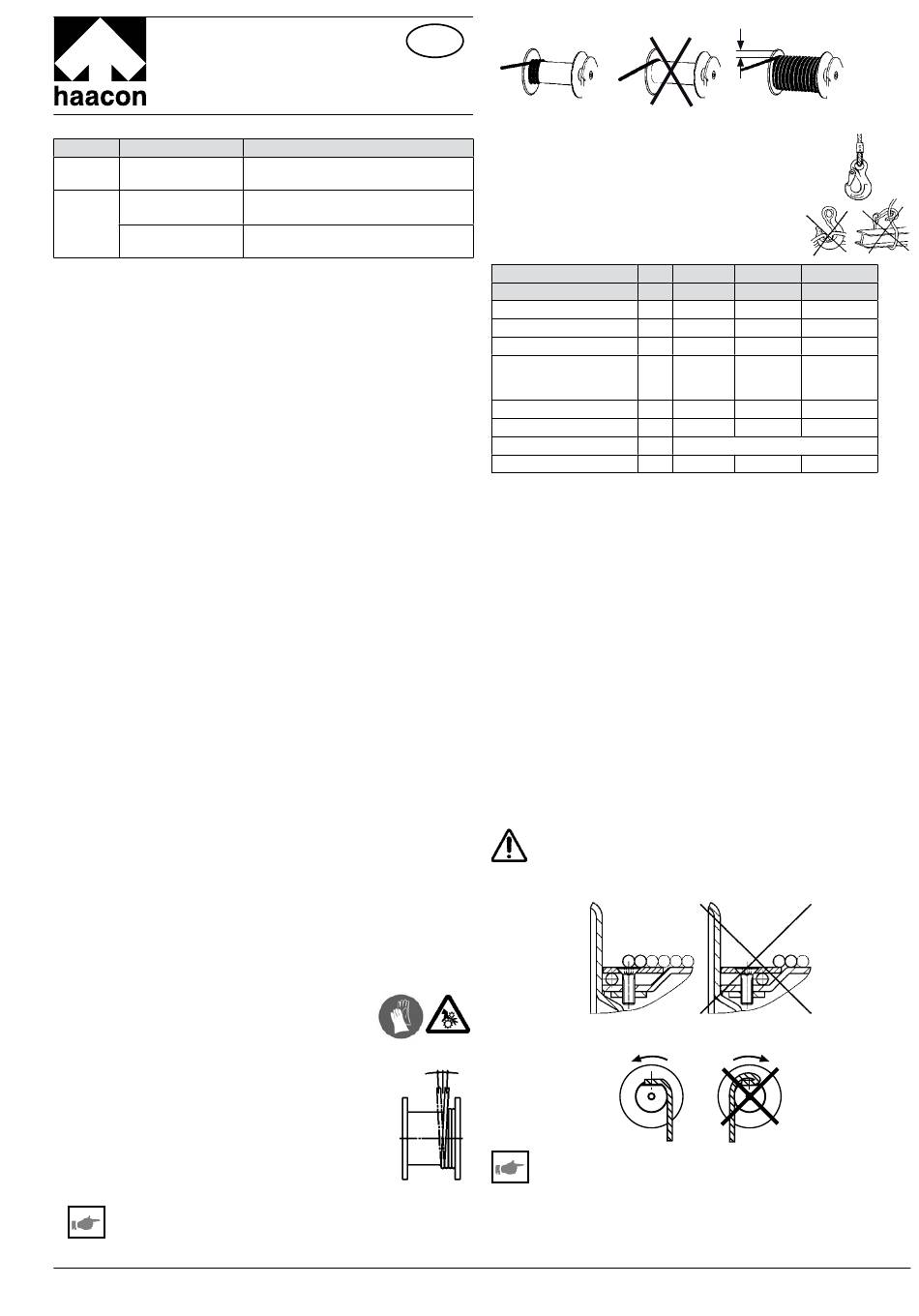

haacon 4202.0,5 Operating Instructions Manual

BETRIEBSANLEITUNG
(Originaltext)
Seilwinde
Typ 4202.0,5
1. Benutzergruppen
Aufgaben
Bediener Bedienung,
Sichtprüfung
Fachper- Anbau, Abbau,
sonal Reparatur, Wartung
Prüfungen
2. SICHerHeItSHInWeISe
Bestimmungsgemäßer einsatz
Seilwinden zum Heben von Lasten bis 0,75 t.
– Gerät nach den Angaben dieser Betriebsanleitung betreiben.
– Nur zum Heben, Senken und Ziehen von frei beweglichen Lasten
einsetzen.
– Nur in technisch einwandfreiem Zustand benutzen.
– Nur durch eingewiesenes Personal bedienen.
Sicherheitsbewusstes Arbeiten
– Vor dem ersten Arbeiten Betriebsanleitung lesen.
– Immer sicherheits- und gefahrenbewusst arbeiten.
– Hubgerät und Last während aller Bewegungen beobachten.
– Schäden und Mängel sofort dem Verantwortlichen melden.
– Gerät erst reparieren, dann weiterarbeiten!
nicht erlaubt sind:
– Überlast (–> techn. Daten, Typen-/ Traglastschild)
– maschineller Antrieb.
– Stöße, Schläge.
– das Befördern von Personen.
– der Aufenthalt von Personen in, auf und unter der angehobenen Last
ohne zusätzliche Sicherung.
– Seile aus anderem Material als Stahl, sowie Kunststoffummantelungen.
Verwendungsausschluss
– Nicht geeignet für Dauerbetrieb und Vibrationsbelastung.
– Nicht zugelassen für Bauaufzüge (DGUV-R 100-500-2.30).
– Nicht zugelassen für Bühnen und Studios (DGUV-V 17).
– Nicht zugelassen für hochziehbare Personenaufnahmemittel
(DGUV-R 101-005).
– Nicht zugelassen in explosionsgefährdeten Bereichen.
– Nicht geeignet in aggressiver Umgebung.
– Nicht geeignet zum Heben gefährlicher Güter.
Organisatorische Maßnahmen
– Sicherstellen, dass die Betriebsanleitung immer verfügbar ist.
– Sicherstellen, dass nur unterwiesenes Personal mit dem Gerät arbeitet.
– In regelmäßigen Abständen prüfen, ob sicherheits- und gefah-
renbewusst gearbeitet wird.
Montage, Wartung und reparatur
Nur durch Fachpersonal!
Für Reparaturen nur Original-Ersatzteile verwenden.
Sicherheitsrelevante Teile nicht umbauen oder ändern!
Zusätzliche Anbauten dürfen die Sicherheit nicht beeinträchtigen.
Weitere Vorschriften, die zu beachten sind
– Betriebssicherheitsverordnung (BetrSichV).
– Länderspezifische Vorschriften.
– Unfallverhütungsvorschrift (DGUV-V 54).
Last
– Nicht in gehobenen Zustand unbeaufsichtigt schwe-
ben lassen.
– Nicht schaukeln lassen.
– Nicht in das Seil fallen lassen.
Seil
– Konform EN 12385-1 und EN 12385-4 und technischen
Daten
– Seilablenkungswinkel einhalten
nicht drehungsfreies Seil ≤ 3° (Standard)
drehungsfreies Seil ≤ 1,5°
– Bei ungeführten Lasten ein drehungs armes Seil
verwenden. Dies kann die Aufliegezeit des Seiles
(Triebwerksgruppe) reduzieren.
– Seilverschleiß wird reduziert, wenn sie das entlastete Seil
komplett abwickeln und unter Belastung lagenweise neu
aufwickeln.
094008_s_de_seilwi_s haacon hebetechnik gmbh
De
4585.0,5 4585.0,75
Qualifikation
Einweisung anhand der Bedie-
nungsanleitung; Befähigte Person
Mechaniker
Befähigte Person nach TRBS-1203
(Sachkundiger)
≤3°
≤1,5°
Telefon +49 (0) 9375 - 84-0
.
Die Seillänge ist richtig wenn:
> 3
Lastaufnahmemittel
– Auf ausreichende Tragfähigkeit achten.
– Nur Lasthaken mit Sicherheitsklappen verwenden.
– Vorschriftsmäßige Lasthaken mit Seilkausche und
Pressklemme verwenden.
– Last richtig befestigen.
– Windenseil nicht als Anschlagmittel verwenden.
3. teCHnISCHe DAten
typ
Bestellnummer
zul. Last
Kurbeldruck
Mindestlast
Hub/Kurbelumdrehung
Lastgang
Schnellgang
Seilaufnahme
Seildurchmesser
Einsatztemperatur
Gewicht ohne Seil
Konstruktions- und Ausführungsänderungen vorbehalten.
Sonderanfertigung: Typschild und Zeichnung beachten!
4. ALLgeMeIneS
Seilwinden zum Heben von Lasten bis 0,75 t.
Die Winde empfiehlt sich besonders für Abschleppfahrzeuge, Autotran-
sporter und Bootsanhänger. Aufgrund der ausgereiften Technik ist die
Seilwinde auch für viele andere Einsätze geeignet.
5. AuFBAu
Seilwinden mit Stirnradgetriebe, innenliegender Lastdruckbremse und
wartungsfreien Gleitlagern. Die integrierte Lastdruckbremse hält die
Last in jeder Lage sicher fest.
typ 4202 Die auskuppelbare Seiltrommel ermöglicht ein schnelles
und müheloses Abziehen des unbelasteten Seiles. Bei Betätigung
der Handkurbel schaltet sich die Seiltrommel automatisch wieder zu.
Eine Freilaufschaltung verhindert das Aufspulen des Seiles in falscher
Richtung.
6. MOntAge
Aus Sicherheitsgründen die Seilwinde mit 4 Schrauben Größe M10
min. 8.8, Unterlegscheiben und Muttern an- oder einbauen und gegen
Lösen sichern. Anbaukonstruktion ausreichend dimensioniert, mit ebe-
nen Anschraubflächen.
7. SeILMOntAge
Bei falschem Seileinlauf –> Ersatzteilzeichnungen wird die
Bremse unwirksam!
Seilende am zweckmäßigsten hartverlöten und an der Seiltrommel
festklemmen.
Beim Drehen der Kurbel im Uhrzeigersinn (Lastgang A) muss sich das
Seil wie gezeigt aufspulen.
≤3°
≤1,5°
Zur Verlängerung der Seillebensdauer Seil nach Montage
schmieren.
Fax +49 (0) 9375 - 8466
.
> 1,5 x Seil-Ø
4202.0,5 4585.0,5 4585.0,75
205124 205804 209541
t 0,5 0,5
N 170 170
kg 50 50
mm 37 37
mm 280 -
m 25 25
mm 6 6
° C -20 ... +50
kg 11 10
0,75
180
75
30
-
26
6
10
1
