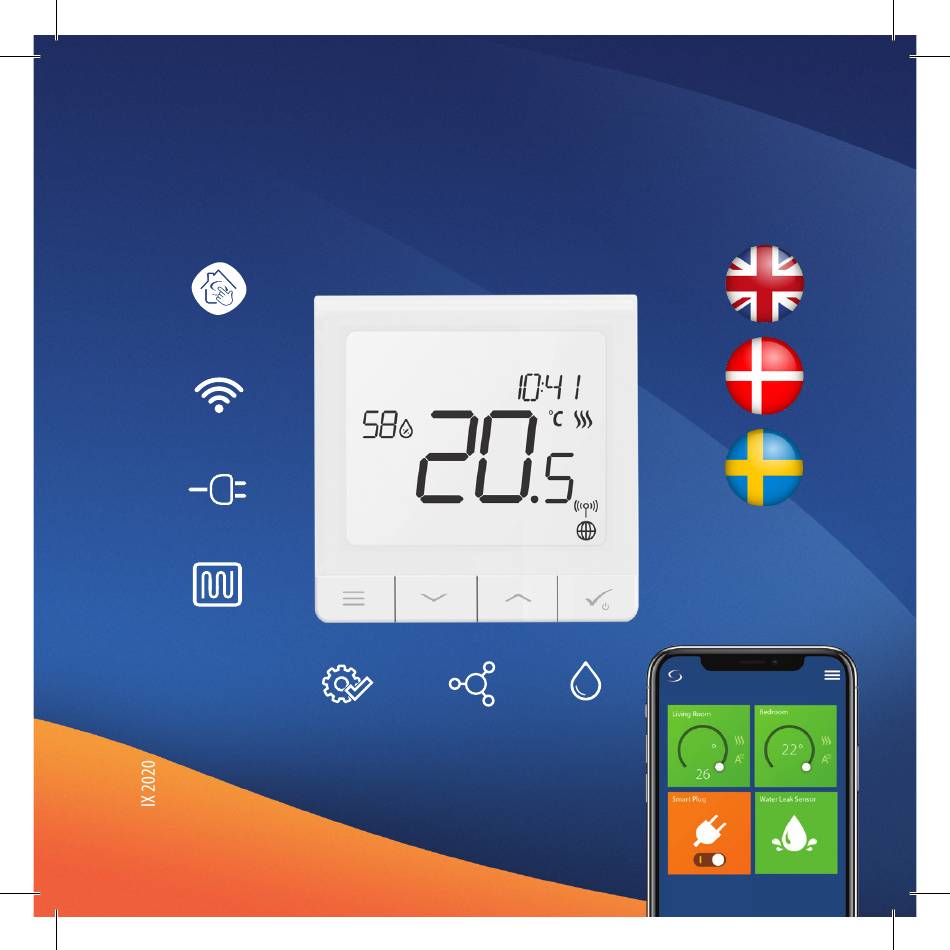

- Page 1 THERMOSTAT 24V SMART HOME READY WIRELESS CONTROL 24V POWER SUPPLY YEAR WARRANTY COMFORT OF A WARM FLOOR EASY HUMIDITY INSTALLATION MULTIFUNCTIONALITY SENSOR...
-
Page 2: Product Compliance

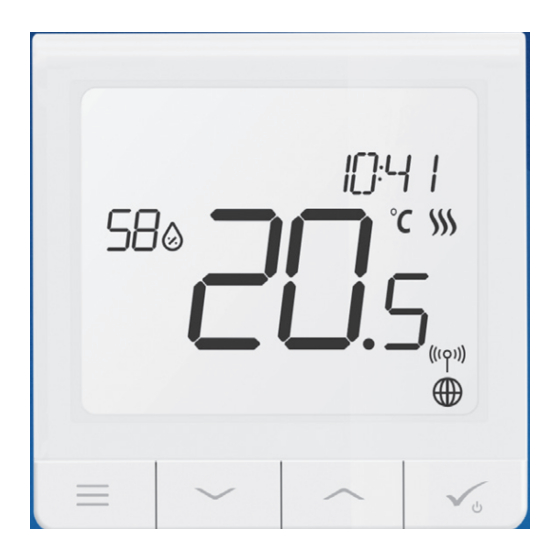

Introduction The WBNTSQ61024 Quantum is a ZigBee temperature controller for wireless control of iT600 series devices, such as the KL08RF wiring centre, mini TRV head, RX10RF boiler control module. In order to control WBNTSQ61024 over the Internet or via the Smart Home mobile app (ONLINE mode), it must be installed together with the UGE600 Internet gateway (sold separately). -
Page 3: Wiring Diagram
Before you start: Wiring diagram: Select correct thermostat location AC 24V 24V AC Mounting: to mount thermostat you can use included accessories (mounting screws). Remove plate from the back to mount it to the wall. After that just put Symbols explanation: thermostat on the plate. -
Page 4: Lcd Icon Description
LCD Icon Description Menu/Settings description + Clock Standby mode icon AM/PM Current Temperature / Setpoint Temperature Temperature unit Holiday mode Heating indicator (icon is animating when Temporary override mode there is heating demand) Settings icon Cooling indicator (icon is animating when External / Floor temp sensor indicator there is cooling demand) Schedule program number... - Page 5 Buttons Description Buttons Description Button Function 1) Menu button / Return button. 2) In the MAIN SCREEN: Press and hold for 3 sec to change the thermostat operating mode (Schedule mode / Permanent mode / Temporary override mode). 3) In the SETTINGS SCREEN: Press and hold for 3 sec to go back without saving the changes. 4) In the PAIRING SCREEN (in SYSTEM TYPE Menu): Press and hold for 3 sec to see other pairing options.
- Page 6 Smart Plug Wiring Centre for 8-zone Smart Relay (Thermostatic receiver underfloor heating (UFH). Radiator Valve) with wireless communication. *Only with Online Mode Please note: WBNTSQ61024 Quantum Thermostat can work without coordinators (ONLINE/OFFLINE MODE) as a standalone device with the wires use.
- Page 7 24 V power then... YES - ONLINE, OFFLINE MODE. You can configure your thermostat with universal gateway or CO10RF coordinator. That is, add it to the Salus Smart Home system. NO - STANDALONE. Thermostat work as a standalone device for pump, boiler, receivers etc.
- Page 8 After Language selection follow below steps to add your device to the Smart Home app and pair with other devices: SALUS SmartHome Go to SALUS Smart Home app Once your thermostat is added to the app you will see above screen...
- Page 9 Connect equipment Name this equipment QUANTUM Room Thermostat Finish After that thermostat will show main screen. Congratulations! You succesfully configured your Quantum Thermostat.
- Page 10 Installation in OFFLINE mode Pairing with Wiring Centre / Control Box (Install the Wiring Centre / Control Box according to the instructions included with product) 5 sec 5 sec Open the ZigBee network Using buttons select the Control buttons to select Select system type: UNDERFLOOR, Box number (press PAIR button on the Control the zone number and press...
- Page 11 Pairing with TRV radiator head (Install the TRV according to the instructions included with product) 5 sec 5 sec. Open the ZigBee network 10 sec You can pair up to 6 TRV’ s with Now hold antenna button for 10 Select system type: sec.
- Page 12 Wired device Please note: Thermostat WBNTSQ61024 Quantum can work without Universal Gateway or CO10RF Coordinator as a standalone device. Wiring diagram for volt-free connection (e.g. boiler control): COM NO BOILER CONNECTIO N AC 24V AC 230V Wiring diagram for AC 24V connections:...
- Page 13 AC 24V AC 230V Please note: Self-acting WBNTSQ61024 Quantum Thermostat without application support can be easily added to the Smart Home app anytime. All settings made before adding to the application are automatically copied to the Smart Home app.
- Page 14 WBNTSQ61024 Full menu structure DISABLE MO-FR+SA-SU Schedule settings MO-SU SINGLE DAYS TIME/DATE HOLIDAY MODE THERMOSTAT CALIBRATION SHOW/HIDE DISPLAY HUMIDITY User settings SHOW/HIDE DISPLAY FLOOR STANDBY TEMP SETPOINT HEAT/COOL RESET USER SETTINGS TEMPERATURE SCALE DISPLAY TEMPERATURE RESOLUTION HEAT CONTROL ALGORITHM COOL CONTROL ALGORITHM S1/S2 INPUT MINIMUM SETPOINT MAXIMUM SETPOINT...
- Page 15 A floor sensor, an external temperature sensor or an occupancy sensor can be connected to the S1/S2 input of WBNTSQ61024RF. Additionally, by connecting a NO type of ON/OFF voltage-free contact, you can use this input as a OneTouch rules trigger (programmed in the Salus Smart Home app) or as a Heat/Cool changeover.
-
Page 16: Pakken Indeholder
Quantum rumtermostaten er en ZigBee-termostat som tradlos arbejde sammen med iT600-serien, f.eks. KL08RF kontrolboks, mini TRV, RX10RF kedelstyremodul mm. For at kontrollere Quantum termosataten over internettet eller via SALUS Smart Home-mobilappen (ONLINE-tilstand), skal den installeres sammen med UGE600 Internet gateway (sælges separat). - Page 17 Før du starter: El-diagram: Vælg den korrekte termostat placering AC 24V 24V AC Montering: For at montere rumtermostaten på væggen kan du bruge de inkluderede monteringsskruer. Fjern bagpladen for at montere den på væggen. Efter dette Symbol Forklaring: skal du placere rumtermostaten på pladen. S - voltfri kontakt T - Temperatursensor Bemærk venligst:...
- Page 18 Beskrivelse af LCD Ikoner 1. Menu / indstillingen beskrivelse + Ur 10. Standby mode ikon 2. AM/PM 11. Temperatur indikator 3. Tempetur enhed 12. Ferie mode 4. Varmeindikator (ikonet er animeres, 13. Imidlertid overstyring af temperatur når der er et varme kald) 14.
- Page 19 Knap beskrivele Knap beskrivele Knap Funktion 1) Menu knap / Retur knap. 2) HOVEDMENU: Tryk og hold nede i 3 sek for at ændre termostatens driftstilstand (Tidsindstilling / Permanent indstilling / Midlertidig overstyring). 3) Under INDSTILLINGSSKÆRMEN: Tryk og hold nede i 3 sekunder for at gå tilbage uden at gemme ændringerne.
- Page 20 KOMPATIBILITET MED ANDRE SALUS PRODUKTER ONLINE MODE OFFLINE MODE Universal Gateway er IKKE Universal Gateway er forbundet TIL INTERNETET TILSLUTTET TIL INTERNETTET Du kan bruge dine enheder lokalt Du kan konfigurere og bruge uden SmartHome-appen. Gateway alle dine enheder i Smart...
- Page 21 230V derefter ... YES - ONLINE, OFFLINE MODE. Du kan konfigurere din rumtermostat med universal gateway eller CO10RF- koordinator. Det vil sige føje den til et Salus Smart Home-system. NEJ - STANDALONE. Rumtermostat fungerer enkeltstående enhed til pumpe, kedel, modtagere osv.
- Page 22 Efter valg af sprog følg nedenstående trin for at føje din enhed til Smart Home-appen og parre den med andre enheder: SALUS SmartHome Gå til SALUS Smart Home app Når din rumtermostat er føjet til appen, vil du se ovenstående skærm på...
- Page 23 Tilslut udstyr Navngiv dit udstyr Quantum Rumtermostat Afslutte Herefter vises rumtermostaten Herefter vises rumtermostaten hovedskærm. hovedskærm. Tillykke! Du Tillykke! Du har konfigureret har konfigureret Quantum SQ610RF Quantum rumtermostaten med succes. rumtermostaten med succes.
- Page 24 Installation i OFFLINE-mode Parring af kontrolboks (Installer kontrolboks i henhold til instruktionerne, der følger med produktet) 5 sek. ELLER 5 sek. Åben ZigBee-netværket Brug eller knappen til at vælge Brug knapperne eller Vælge system type: Gulvvarme, kontrolboksenummer (tryk på flueben-knappen på for at vælge zonenummer, og tryk tryk på...
- Page 25 Parring med TRV-radiatoraktuator (Installer TRV i henhold til instruktionerne, der følger med produktet) 5 sek. ELLER 5 sek. Åben ZigBee network 10 sek Hold nu antenneknappen i 10 Du kan parre op til 6 TRV’ e r med 1 Vælge system type: sek.
- Page 26 Fortrådet enhed Bemærk venligst: En enkeltstående Quantum rumtermostat uden forbindelse til app kan let tilføjes til Smart Home-appen når som helst. Alle indstillinger lavet tidligere, vil automatisk kopieres til Smart Home-appen. El-diagram til spændingsfri forbindelse (f.eks. Kedelstyring): COM NO BOILER CONNECTIO N AC 24V AC 230V El-diagram til spændingsfri forbindelse (f.eks.
- Page 27 Bemærk venligst: En enkeltstående SQ610 Quantum rumtermostat uden forbindelse til app kan let tilføjes til En enkeltstående WBNTSQ61024 Quantum rumtermostat uden forbindelse til app kan let Smart Home-appen når som helst. Alle indstillinger lavet tidligere, vil automatisk kopieres til tilføjes til Smart Home-appen når som helst. Alle indstillinger lavet tidligere, vil automatisk Smart Home-appen.
- Page 28 Quantum SQ610 fulde menu struktur Quantum fulde menu struktur SLÅ FRA Program MA-FR+LØ-SØ MA-SØ indstilling ENKELT DAG TID/DATO FERIE MODE TEMPERATUR KALIBRERING VIS/GEM VIST LUFTFUGTIGHED Användarinställningar VIS/GEM VIST GULV STANDBY TEMPERATUR VARME/KØL NULSTIL BRUGERINDSTILLINGER TEMPERATUR SKALA VIS TEMPERATUR INDSTILLING 1 VARME REGULERINGS ALGORITME 2 KØL REGULERINGS ALGORITME S1/S2 INPUT 3...
- Page 29 3. S1 / S2 INPUT: En gulvføler, en ekstern temperatursensor eller en belægningssensor kan tilsluttes S1 / S2-indgangen til Quantum. Ved at tilslutte en NO-type ON / OFF spændingsfri kontakt, kan du bruge denne indgang som en OneTouch-regler trigger (programmeret i Salus Smart Home-appen) eller som en Heat / Cool-overgang.
-
Page 30: Förpackningens Innehåll
KL08RF-kontrollbox, mini TRV, RX10RF pannstyrmodul, via ZigBee tekniken. För att kontrolleras över internet (ONLINE-läge) skall Quantum termostat installeras tillsammans med UGE600-Gateway (säljes separat). Från Salus SmartHome-app är det sedan möjligt att även samarbeta med övriga enheter inom SmartHome systemet t.ex smarta kontakter-SPE600, smarta reläer-SR600 eller fönster/dörr sensorer OS600/SW600. SQ610RF kan även användas utan internetuppkoppling (OFFLINE läge) då... - Page 31 Innan du börjar: El-schema: Välj rätt placering av termostaten AC 24V 24V AC Montering: använd de bipackade monteringsskruvarna. Avlägsna bakstycket på termostaten och montera denna på väggen. När detta är klart placerar du enkelt Symbolförklaring: termostaten på väggplattan. S - potentialfri kontakt T - temperaturgivare Var god notera: L1, L2 - 24V AC försörjning...
- Page 32 Beskrivning symboler display 1. Förklaring meny och inställningar sam klocka 11. Temperatur 2. AM/PM 12. Semesterläge 3. Temperaturenhet 13. Tillfälligt ändrad temperatur 4. Värmesymbol (aktiveras vid värmebehov) 14. Inställningar 5. Kylsymbol (aktiveras vid kylbehov) 15. Batteristatus 6. Symbol för trådlös uppkoppling 15.
- Page 33 Förklaring knappar Förklaring knappar Knapp Funktion 1) Meny/Åter knapp. 2) START DISPLAY: Tryck och håll inne i 3sek för att ändra termostatens driftläge (Schemainställnin- gar / Permanent inställningar/ Tillfälliga inställningar). 3) I INSTÄLLNINGSMENY: Tryck och håll nere i 3sek för att backa utan att spara ändringar. I menyn för 4) IHOPKOPPLING (under SYSTEMTYP-menyn): Tryck och håll inne 3sek för att se andra ihopkopplingsalt.
- Page 34 KOMPATIBILITET MED ANDRA SALUS PRODUKTER Fö ONLINE-läge OFFLINE-läge UGE600 Gateway är INTE UGE600 Gateway är UPPKOPPLAD MOT INTERNET UPPKOPPLAD MOT INTERNET Du kan använda alla dina enheter Du kan konfigurera och använda lokalt men inte i Smart Home- alla dina enheter i Smart Home- appen appen.
- Page 35 Ja - ONLINE, OFFLINE - MODE. Du kan konfigurera din rumstermostat med UGE600 Gateway eller med CO10RF koordinator. Detta för att ansluta till Salus SmartHome systemet. NEJ - SJÄLVSTÄNDIG Rumstermostaten fungerar som en självständig enhet till pump, panna eller annan mottagare etc.
- Page 36 Efter att du valt språk följ nedan beskrivna steg för att lägga in enheten i Smart Home-appen och koppla ihop den med andra enheter: SALUS SmartHome Gå till SALUS Smart Home-appen När din rumstermostat är inlagd i appen kommer du att se ovanstående i LCD-displayen...
- Page 37 Anslut utrustning Connect equipment Name this equipment Namnge denna utrustning Quantum Rumtermostat SQ610 230V Rumstermostat Avsluta Finish efter det kommer efter det kommer termostaten att termostaten att visa sin visa sin startdisplay startdisplay Gratulerar! Du har lyckats med Gratulerar! Du har lyckats konfigurationen av din Quantum med konfigurationen av rumstermostat.
- Page 38 Installation i OFFLINE-läge Ihopkoppling med kontrollbox (Installera kontrollboxen enligt de bipackade instruktionerna) sеk ELLER sеk Öppna ZigBee-nätverket Välj systemtyp: Använd eller knappen för att Använd knapparna eller för välja kontrollboxnummer (tryck PAIR på att välja zon-nummer , och tryck sedan GOLVVÄRME, tryck på...
- Page 39 Ihopkoppling med TRV-radiatortermostat. (Installera TRV´n enligt de bipackade instruktionerna) sеk ELLER sеk Öppna ZigBee-nätverket 10 sek. Välj systemtyp: Tryck nu in antennknappen på Du kan koppla upp till 6st TRV till en ör RADIATOR alla TRV som du vill koppla till och samma termostat.
- Page 40 Kablet enhet Please note: Quantum rumstermostat kan fungera självständigt utan att vara ansluten till UGE600 Gateway eller CO10RF koordinator. Kopplingsschema för potentialfri ihopkoppling med t.ex. pannstyrning. COM NO BOILER CONNECTIO N AC 24V AC 230V Kopplingsschema för 24V anslutning. COM NO MAX 3(1) AC 24V AC 230V...
- Page 41 Kopplingsschema för anlutning av kopplingsbox: Koblingsskjema for tilkobling av kontrollboks: Legend: Symboler Pumpa Pump Ställdon Shuntmotor El-golvvärme matta Panna KL08 KL08 Ihopkoppling panna* -Pannans 1-8 Zones Power 1-8 Zones 1-8 Zoner Ihopkoppling panna* kontakter för AV/PÅ termostat (enligt Power pannans instruktioner) -Pannans kontakter för AV/PÅ...
- Page 42 WBNTSQ61024 Full menu structure SQ610 Hela menystruktur INAKTIV MÅ-FR+LÖ-SÖ Schemainställningar MÅ-SÖ ENSTAKA DAG TID/DATUM SEMESTERLÄGE TERMOSTAT KALIBRERING VISA/GÖM VISA LUFTFUKTIGHET Användarinställningar VISA/GÖM VISA GOLV STANDBY TEMPERATUR BÖRVÄRDE VÄRME/KYLA ÅTERSTÄLL ANVÄNDARINSTÄLLNINGAR TEMPERATUR SKALA VISA TEMPERATUR INSTÄLLNINGAR VÄRMEREGLERINGS ALGORITM KYLREGLERINGS ALGORITM S1/S2 INGÅNG LÄGSTA BÖRVÄRDE HÖGSTA BÖRVÄRDE Admin inställningar...
- Page 43 Tillgängliga möjligheter är: ITLC till golvvärme / radiatorer / elvärme (Detta är en avancerad algoritm för att upprätta en exakt rumstemperatur), hysteres +/- 0,5°C eller +/- 0,25°C, THB ställdon (detta rekommenderas för system med Salus THB autoreglerande ställdon). 3. S1/S2 INGÅNG: En golvvärmegivare, en extern temperaturgivare eller beläggningssensor kan anslutas till S1/S2 ingången på...
- Page 44 Connect it with Universal Quantum Connect it with Universal Pair with Gateway and setup your Gateway and control achieve perfect own SALUS Smart Home temperature everywhere, wirelessly pumps, valves, system. not only beside the radiator. boilers, lighting, etc. Importer: SALUS Controls Plc...
