Compatibility Diagram

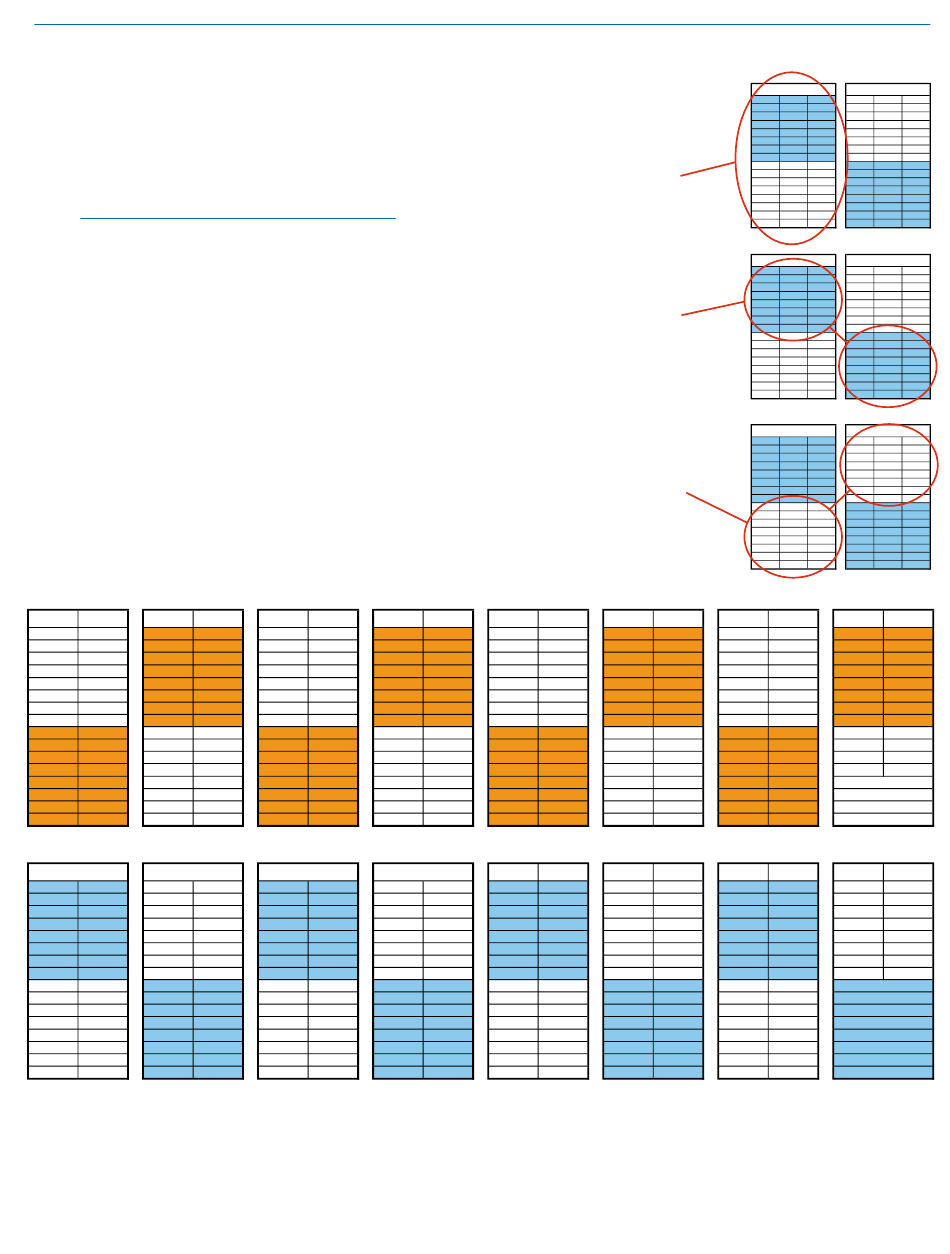

Compatibility follows the pattern illustrated in the dia-
gram at right.
Grp a and Grp b contain the 16 frequencies shown in
the table below (upper orange/white set).
Grp c and Grp d contain the 16 frequencies shown in
the table below (lower blue/white set).
NOTE: There is no assurance that frequencies
are compatible between the upper orange/white
set and the lower blue/white set. Combined use of
frequencies from both sets requires testing with
the procedures outlined in the following section
entitled Diagnostics - Multi-channel System
Checkout
These frequencies share RF spectrum with TV chan-
nels. The upper orange/white set and the lower blue/
white set of frequencies provide two different lists of
TV channels. Use the set with fewer active TV stations
in the area where you are operating. Active TV station
signals can be discovered by scanning with the Venue
receiver.
BLOCK 26 BLOCK 27
FREQ SW SET FREQ SW SET
666.100 0,5 691.700 0,5
666.700 0,B 692.300 0,B
667.600 1,4 693.200 1,4
668.200 1,A 693.800 1,A
669.500 2,7 695.100 2,7
670.400 3,0 696.000 3,0
670.900 3,5 696.500 3,5
671.700 3,D 697.300 3,D
678.100 7,D 703.700 7,D
680.300 9,3 705.900 9,3
681.000 9,A 706.600 9,A
682.300 A,7 707.900 A,7
684.100 B,9 709.700 B,9
685.000 C,2 710.600 C,2
687.600 D,C 713.200 D,C
689.900 F,3 715.500 F,3
BLOCK 26 BLOCK 27
FREQ SW SET FREQ SW SET
672.500 4,5 698.100 4,5
673.100 4,B 698.700 4,B
674.000 5,4 699.600 5,4
674.600 5,A 700.200 5,A
675.600 6,4 701.200 6,4
676.800 7,0 702.400 7,0
677.300 7,5 702.900 7,5
677.900 7,B 703.500 7,B
683.500 B,3 709.100 B,3
684.500 B,D 710.100 B,D
685.000 C,2 710.600 C,2
686.700 D,3 712.300 D,3
687.400 D,A 713.000 D,A
688.000 E,0 713.600 E,0
688.700 E,7 714.300 E,7
690.500 F,9 716.100 F,9
Rio Rancho, NM
BLOCK 28 BLOCK 29
FREQ SW SET FREQ SW SET
717.300 0,5 742.900 0,5
717.900 0,B 743.500 0,B
718.800 1,4 744.400 1,4
719.400 1,A 745.000 1,A
720.700 2,7 746.300 2,7
721.600 3,0 747.200 3,0
722.100 3,5 747.700 3,5
722.900 3,D 748.500 3,D
729.300 7,D 754.900 7,D
731.500 9,3 757.100 9,3
732.200 9,A 757.800 9,A
733.500 A,7 759.100 A,7
735.300 B,9 760.900 B,9
736.200 C,2 761.800 C,2
738.800 D,C 764.400 D,C
741.100 F,3 766.700 F,3
BLOCK 28 BLOCK 29
FREQ SW SET FREQ SW SET
723.700 4,5 749.300 4,5
724.300 4,B 749.900 4,B
725.200 5,4 750.800 5,4
725.800 5,A 751.400 5,A
726.800 6,4 752.400 6,4
728.000 7,0 753.600 7,0
728.500 7,5 754.100 7,5
729.100 7,B 754.700 7,B
734.700 B,3 760.300 B,3
735.700 B,D 761.300 B,D
736.200 C,2 761.800 C,2
737.900 D,3 763.500 D,3
738.600 D,A 764.200 D,A
739.200 E,0 764.800 E,0
739.900 E,7 765.500 E,7
741.700 F,9 767.300 F,9
All 16 within the
same block are
compatible
The upper eight are
compatible with the
lower eight in the
adjacent blocks.
The lower eight are
compatible with the
upper eight in the
adjacent blocks.
BLOCK 30 BLOCK 31
FREQ SW SET FREQ SW SET
768.500 0,5 794.100 0,5
769.100 0,B 794.700 0,B
770.000 1,4 795.600 1,4
770.600 1,A 796.200 1,A
771.900 2,7 797.500 2,7
772.800 3,0 798.400 3,0
773.300 3,5 798.900 3,5
774.100 3,D 799.700 3,D
780.500 7,D 806.100 7,D
782.700 9,3 808.300 9,3
783.400 9,A 809.000 9,A
784.700 A,7 810.300 A,7
786.500 B,9 812.100 B,9
787.400 C,2 813.000 C,2
790.000 D,C 815.600 D,C
792.300 F,3 817.900 F,3
BLOCK 30 BLOCK 31
FREQ SW SET FREQ SW SET
774.900 4,5 800.500 4,5
775.500 4,B 801.100 4,B
776.400 5,4 802.000 5,4
777.000 5,A 802.600 5,A
778.000 6,4 803.600 6,4
779.200 7,0 804.800 7,0
779.700 7,5 805.300 7,5
780.300 7,B 805.900 7,B
785.900 B,3 811.500 B,3
786.900 B,D 812.500 B,D
787.400 C,2 813.000 C,2
789.100 D,3 814.700 D,3
789.800 D,A 815.400 D,A
790.400 E,0 816.000 E,0
791.100 E,7 816.700 E,7
792.900 F,9 818.500 F,9
UHF Digital Hybrid Wireless
BLOCK 24 BLOCK 25
FREQ SW SET US TV CH FREQ
621.300 4,5 tv39 646.900
621.900 4,B tv39 647.500
622.800 5,4 tv39 648.400
623.400 5,A tv39 649.000
624.400 6,4 tv39 650.000
625.600 7,0 tv39 651.200
626.100 7,5 tv40 651.700
626.700 7,B tv40 652.300
632.300 B,3 tv41 657.900
633.300 B,D tv41 658.900
633.800 C,2 tv41 659.400
635.500 D,3 tv41 661.100
636.200 D,A tv41 661.800
636.800 E,0 tv41 662.400
637.500 E,7 tv41 663.100
639.300 F,9 tv42 664.900
BLOCK 24 BLOCK 25
FREQ SW SET US TV CH FREQ
621.300 4,5 tv39 646.900
621.900 4,B tv39 647.500
622.800 5,4 tv39 648.400
623.400 5,A tv39 649.000
624.400 6,4 tv39 650.000
625.600 7,0 tv39 651.200
626.100 7,5 tv40 651.700
626.700 7,B tv40 652.300
632.300 B,3 tv41 657.900
633.300 B,D tv41 658.900
633.800 C,2 tv41 659.400
635.500 D,3 tv41 661.100
636.200 D,A tv41 661.800
636.800 E,0 tv41 662.400
637.500 E,7 tv41 663.100
639.300 F,9 tv42 664.900
BLOCK 24 BLOCK 25
FREQ SW SET US TV CH FREQ
621.300 4,5 tv39 646.900
621.900 4,B tv39 647.500
622.800 5,4 tv39 648.400
623.400 5,A tv39 649.000
624.400 6,4 tv39 650.000
625.600 7,0 tv39 651.200
626.100 7,5 tv40 651.700
626.700 7,B tv40 652.300
632.300 B,3 tv41 657.900
633.300 B,D tv41 658.900
633.800 C,2 tv41 659.400
635.500 D,3 tv41 661.100
636.200 D,A tv41 661.800
636.800 E,0 tv41 662.400
637.500 E,7 tv41 663.100
639.300 F,9 tv42 664.900
BLOCK 32 BLOCK 33
FREQ SW SET FREQ
819.700 0,5 845.300
820.300 0,B 845.900
821.200 1,4 846.800
821.800 1,A 847.400
823.100 2,7 848.700
824.000 3,0 849.600
824.500 3,5 850.100
825.300 3,D 850.900
831.700 7,D 857.300
833.900 9,3 859.500
834.600 9,A 860.200
835.900 A,7 861.500
837.700 B,9 NOT AVAILABLE
838.600 C,2 NOT AVAILABLE
841.200 D,C NOT AVAILABLE
843.500 F,3 NOT AVAILABLE
BLOCK 32 BLOCK 33
FREQ SW SET FREQ
826.100 4,5 851.700
826.700 4,B 852.300
827.600 5,4 853.200
828.200 5,A 853.800
829.200 6,4 854.800
830.400 7,0 856.000
830.900 7,5 856.500
831.500 7,B 857.100
837.100 B,3 NOT AVAILABLE
838.100 B,D NOT AVAILABLE
838.600 C,2 NOT AVAILABLE
840.300 D,3 NOT AVAILABLE
841.000 D,A NOT AVAILABLE
841.600 E,0 NOT AVAILABLE
842.300 E,7 NOT AVAILABLE
844.100 F,9 NOT AVAILABLE
®
SW SET US TV CH
4,5 tv43
4,B tv43
5,4 tv43
5,A tv43
6,4 tv43/44
7,0 tv44
7,5 tv44
7,B tv44
B,3 tv45
B,D tv45
C,2 tv45
D,3 tv45
D,A tv45
E,0 tv46
E,7 tv46
F,9 tv46
SW SET US TV CH
4,5 tv43
4,B tv43
5,4 tv43
5,A tv43
6,4 tv43/44
7,0 tv44
7,5 tv44
7,B tv44
B,3 tv45
B,D tv45
C,2 tv45
D,3 tv45
D,A tv45
E,0 tv46
E,7 tv46
F,9 tv46
SW SET US TV CH
4,5 tv43
4,B tv43
5,4 tv43
5,A tv43
6,4 tv43/44
7,0 tv44
7,5 tv44
7,B tv44
B,3 tv45
B,D tv45
C,2 tv45
D,3 tv45
D,A tv45
E,0 tv46
E,7 tv46
F,9 tv46
SW SET
0,5
0,B
1,4
1,A
2,7
3,0
3,5
3,D
7,D
9,3
9,A
A,7
SW SET
4,5
4,B
5,4
5,A
6,4
7,0
7,5
7,B
