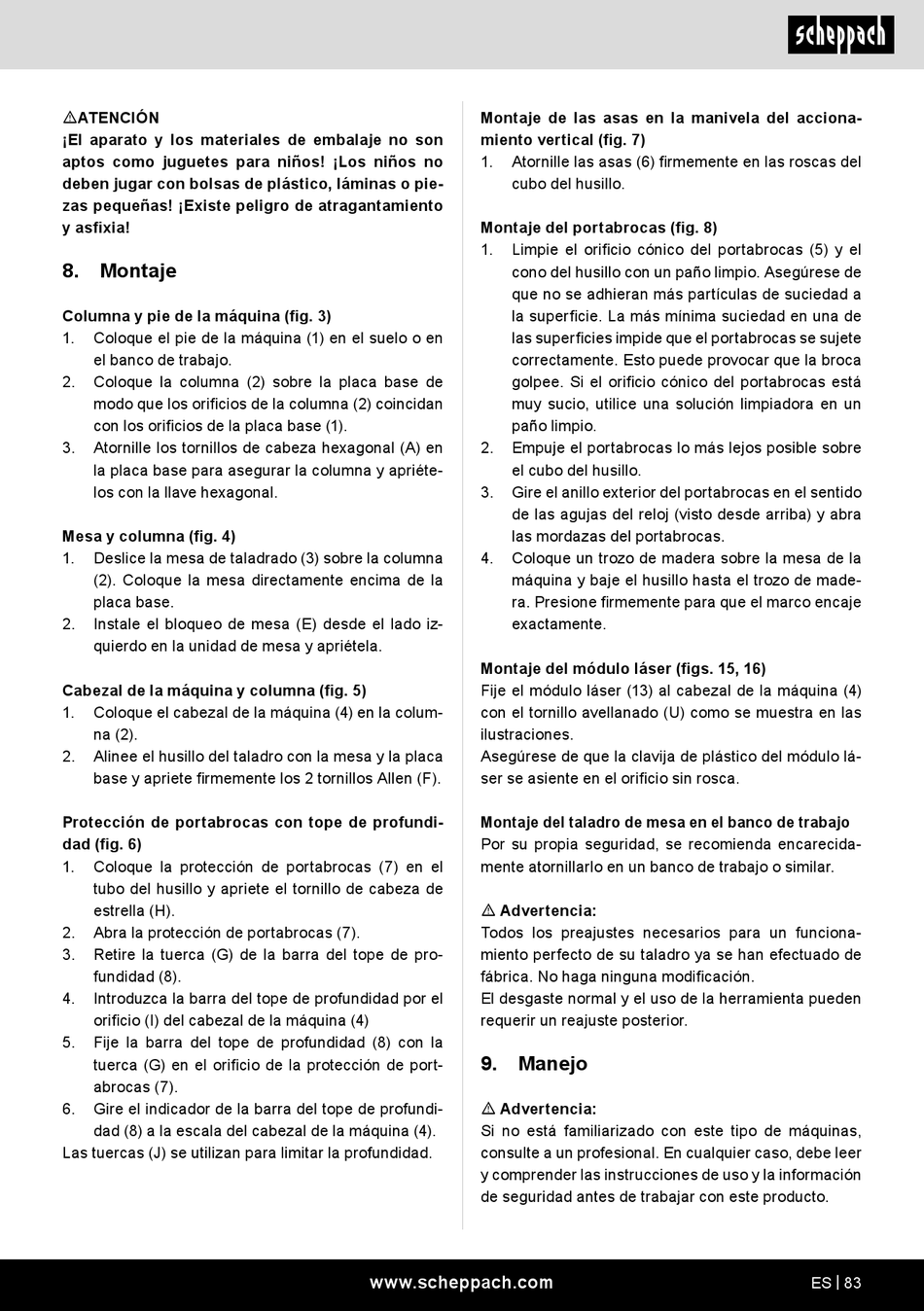

8. Montaje

Columna y pie de la máquina (fig. 3)
1. Coloque el pie de la máquina (1) en el suelo o en
el banco de trabajo.
2. Coloque la columna (2) sobre la placa base de
modo que los orificios de la columna (2) coincidan
con los orificios de la placa base (1).
3. Atornille los tornillos de cabeza hexagonal (A) en
la placa base para asegurar la columna y apriéte-
los con la llave hexagonal.
Mesa y columna (fig. 4)
1. Deslice la mesa de taladrado (3) sobre la columna
(2). Coloque la mesa directamente encima de la
placa base.
2. Instale el bloqueo de mesa (E) desde el lado iz-
quierdo en la unidad de mesa y apriétela.
Cabezal de la máquina y columna (fig. 5)
1. Coloque el cabezal de la máquina (4) en la colum-
na (2).
2. Alinee el husillo del taladro con la mesa y la placa
base y apriete firmemente los 2 tornillos Allen (F).
Protección de portabrocas con tope de profundi-
dad (fig. 6)
1. Coloque la protección de portabrocas (7) en el
tubo del husillo y apriete el tornillo de cabeza de
estrella (H).
2. Abra la protección de portabrocas (7).
3. Retire la tuerca (G) de la barra del tope de pro-
fundidad (8).
4. Introduzca la barra del tope de profundidad por el
orificio (I) del cabezal de la máquina (4)
5. Fije la barra del tope de profundidad (8) con la
tuerca (G) en el orificio de la protección de port-
abrocas (7).
6. Gire el indicador de la barra del tope de profundi-
dad (8) a la escala del cabezal de la máquina (4).
Las tuercas (J) se utilizan para limitar la profundidad.
Montaje de las asas en la manivela del acciona-
miento vertical (fig. 7)
1. Atornille las asas (6) firmemente en las roscas del
cubo del husillo.
Montaje del portabrocas (fig. 8)
1. Limpie el orificio cónico del portabrocas (5) y el
cono del husillo con un paño limpio. Asegúrese de
que no se adhieran más partículas de suciedad a
la superficie. La más mínima suciedad en una de
las superficies impide que el portabrocas se sujete
correctamente. Esto puede provocar que la broca
golpee. Si el orificio cónico del portabrocas está
muy sucio, utilice una solución limpiadora en un
paño limpio.
2. Empuje el portabrocas lo más lejos posible sobre
el cubo del husillo.
3. Gire el anillo exterior del portabrocas en el sentido
de las agujas del reloj (visto desde arriba) y abra
las mordazas del portabrocas.
4. Coloque un trozo de madera sobre la mesa de la
máquina y baje el husillo hasta el trozo de made-
ra. Presione firmemente para que el marco encaje
exactamente.
Montaje del módulo láser (figs. 15, 16)
Fije el módulo láser (13) al cabezal de la máquina (4)
con el tornillo avellanado (U) como se muestra en las
ilustraciones.
Asegúrese de que la clavija de plástico del módulo lá-
ser se asiente en el orificio sin rosca.
Montaje del taladro de mesa en el banco de trabajo
Por su propia seguridad, se recomienda encarecida-
mente atornillarlo en un banco de trabajo o similar.
m Advertencia:
Todos los preajustes necesarios para un funciona-
miento perfecto de su taladro ya se han efectuado de
fábrica. No haga ninguna modificación.
El desgaste normal y el uso de la herramienta pueden
requerir un reajuste posterior.
9.

Manejo

m Advertencia:
Si no está familiarizado con este tipo de máquinas,
consulte a un profesional. En cualquier caso, debe leer
y comprender las instrucciones de uso y la información
de seguridad antes de trabajar con este producto.
