Roland PNS-642 Assembly Instructions

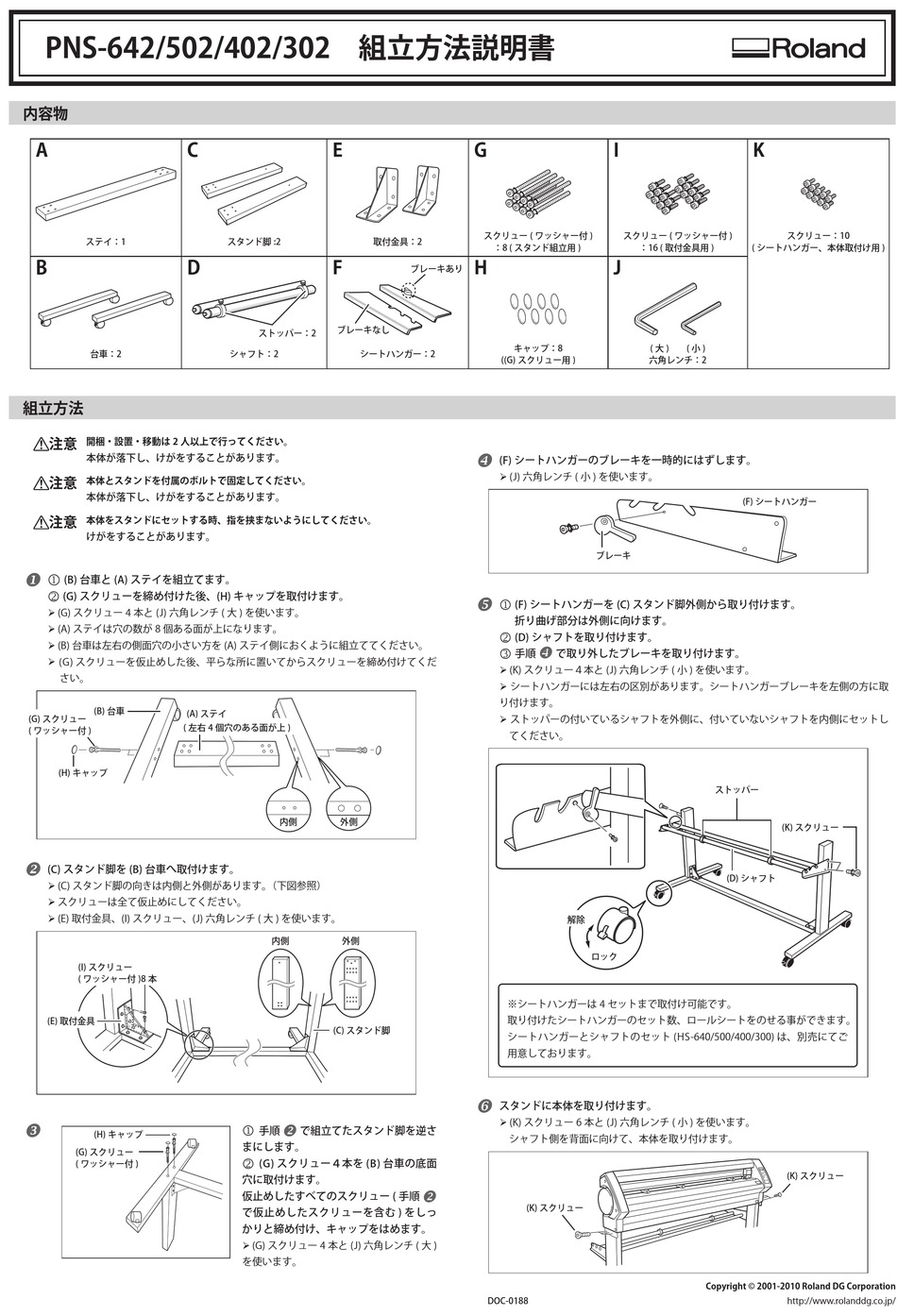

PNS-642/502/402/302 組立方法説明書
内容物
A C
ステイ：1
B D
台車：2
組立方法
注意
開梱・設置・移動は 2 人以上で行ってください。
本体が落下し、けがをすることがあります。
注意
本体とスタンドを付属のボルトで固定してください。
本体が落下し、けがをすることがあります。
注意 本体をスタンドにセットする時、指を挟まないようにしてください。
けがをすることがあります。

 (B) 台車と (A) ステイを組立てます。
(G) スクリューを締め付けた後、(H) キャップを取付けます。

 (G) スクリュー 4 本と (J) 六角レンチ ( 大 ) を使います。
 (A) ステイは穴の数が 8 個ある面が上になります。
 (B) 台車は左右の側面穴の小さい方を (A) ステイ側におくように組立ててください。
 (G) スクリューを仮止めした後、平らな所に置いてからスクリューを締め付けてくだ
さい。
(B) 台車
(A) ステイ
(G) スクリュー
( 左右 4 個穴のある面が上 )
( ワッシャー付 )
(H) キャップ

(C) スタンド脚を (B) 台車へ取付けます。
 (C) スタンド脚の向きは内側と外側があります。 （下図参照）
 スクリューは全て仮止めにしてください。
 (E) 取付金具、(I) スクリュー、(J) 六角レンチ ( 大 ) を使います。
(I) スクリュー
( ワッシャー付 )8 本
(E) 取付金具

(H) キャップ
(G) スクリュー
( ワッシャー付 )
E
スタンド脚 :2 取付金具：2
F
ブレーキなし
ストッパー：2
シャフト：2 シートハンガー：2
内側 外側
内側 外側
(C) スタンド脚

 手順 で組立てたスタンド脚を逆さ
まにします。
 (G) スクリュー４本を (B) 台車の底面
穴に取付けます。
仮止めしたすべてのスクリュー ( 手順
で仮止めしたスクリューを含む ) をしっ
かりと締め付け、キャップをはめます。
 (G) スクリュー 4 本と (J) 六角レンチ ( 大 )
を使います。
G
スクリュー ( ワッシャー付 )
：8 ( スタンド組立用 )
H
ブレーキあり
キャップ：8
((G) スクリュー用 )

(F) シートハンガーのブレーキを一時的にはずします。
 (J) 六角レンチ ( 小 ) を使います。

 (F) シートハンガーを (C) スタンド脚外側から取り付けます。
折り曲げ部分は外側に向けます。
(D) シャフトを取り付けます。


 手順 で取り外したブレーキを取り付けます。
 (K) スクリュー４本と (J) 六角レンチ ( 小 ) を使います。
 シートハンガーには左右の区別があります。シートハンガーブレーキを左側の方に取
り付けます。
 ストッパーの付いているシャフトを外側に、付いていないシャフトを内側にセットし
てください。
解除
※シートハンガーは 4 セットまで取付け可能です。
取り付けたシートハンガーのセット数、ロールシートをのせる事ができます。
シートハンガーとシャフトのセット (HS-640/500/400/300) は、別売にてご
用意しております。

スタンドに本体を取り付けます。
 (K) スクリュー 6 本と (J) 六角レンチ ( 小 ) を使います。
シャフト側を背面に向けて、本体を取り付けます。

(K) スクリュー
DOC-0188
I K
スクリュー ( ワッシャー付 )
：16 ( 取付金具用 ) ( シートハンガー、本体取付け用 )
J
( 大 ) ( 小 )
六角レンチ：2
(F) シートハンガー
ブレーキ
ストッパー
(D) シャフト
ロック
Copyright © 2001-2010 Roland DG Corporation
スクリュー：10
(K) スクリュー
(K) スクリュー
