Roland ZV-23A User Manual

ZV-23A 取扱説明書
(PNC-2300/EGX-300/EGX-350用バキュームテーブル)
本製品にはバキュームポンプは含まれておりません。以下の仕様のバキュームポンプおよび
チューブ取付口を別途ご用意ください。
【推奨バキュームポンプ仕様】
到達真空度: -45.3 kPa {-340 mm Hg}
開放時流量: 55 liters/min.

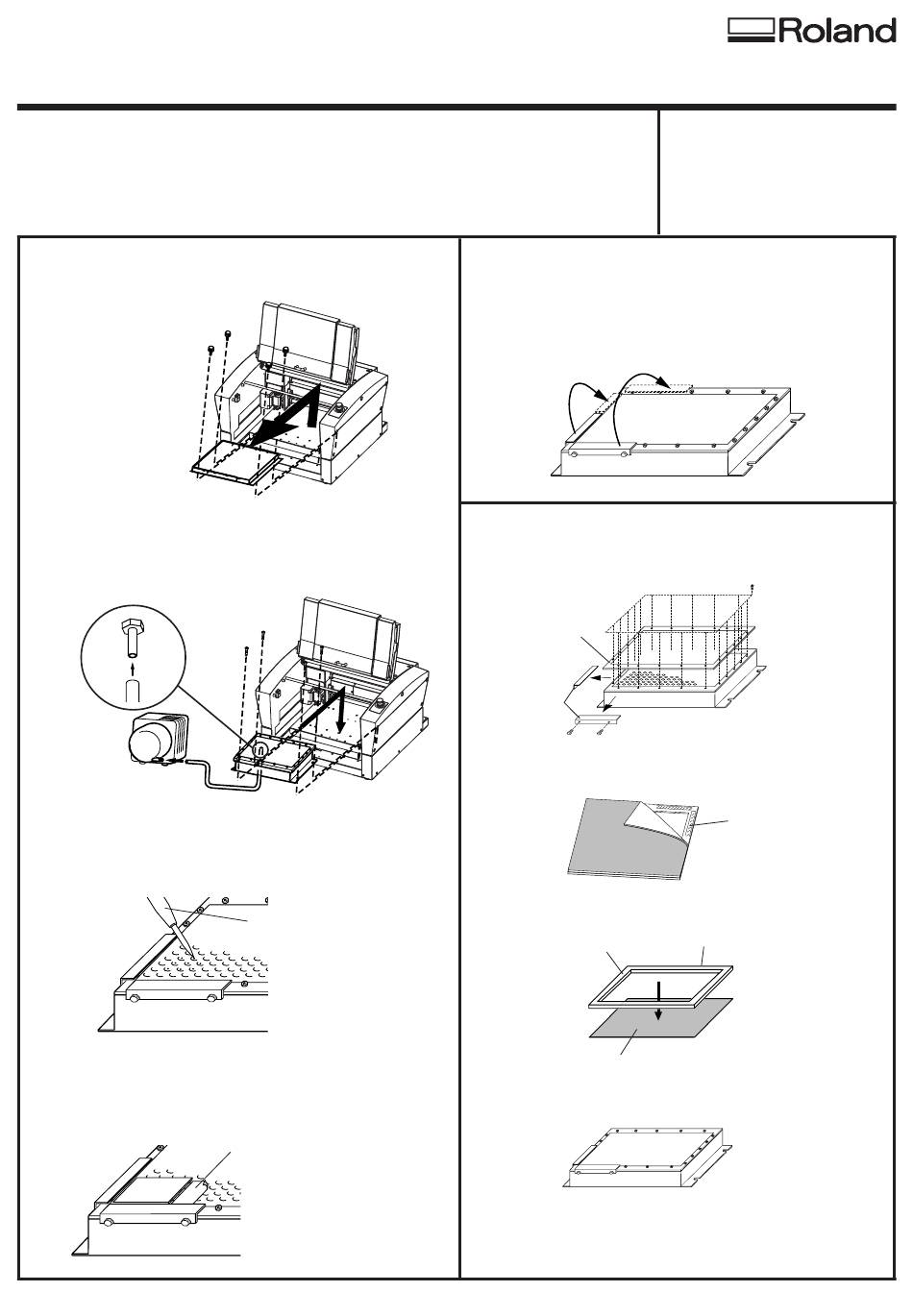

バキュームテーブルの取り付け
1
テーブルを取り外します。
４つのネジを取
り外します。
2
付属のプラスドライバーでバキュームテーブルを
取り付けます。
チューブを本体の下を通し、バキュームテーブルとバキュー
ムポンプに接続します。
吸引穴を開ける
3
バキュームポンプを動作させ、使用する材料に合わせて
穴を開けます。
材料の固定
材料を固定します。
4
(吸着力が弱いときは、少し大きめに穴を開けてください。）
【バキュームポンプ側チューブ取付口仕様】
ZV-23Aに付属のチューブ (外径: 8.0 mm) に
合うものをご用意ください。
先のとがった道具を使用して
ください。
余分な穴がある場合は、余っている
材料や紙などで覆ってください。
材料ガイドの位置替えについて
材料ガイドの位置を変える、または取り外して使うことがで
きます。
材料ガイドは縦用と横用で幅が違います。
ラバーシート(別売)の交換方法
1
付属のプラスドライバーで材料ガイドとカバーを
取り外します。
カバー
材料ガイド
2
カバーからラバーシートを取り外します。
3
ラバーシートにカバーを貼り付けます。
カバー
新しいラバーシート
4
カバーと材料ガイドを取り付けます。
ラバーシートのお求めについては、お近くの販売店または弊社サービ
スセンターまでお問い合わせください。
・ラバーシートの交換には市販の
両面テープが必要です。
古い両面テープを
除去します。
市販の両面テープを裏側に貼ります。
Roland DG Corporation
