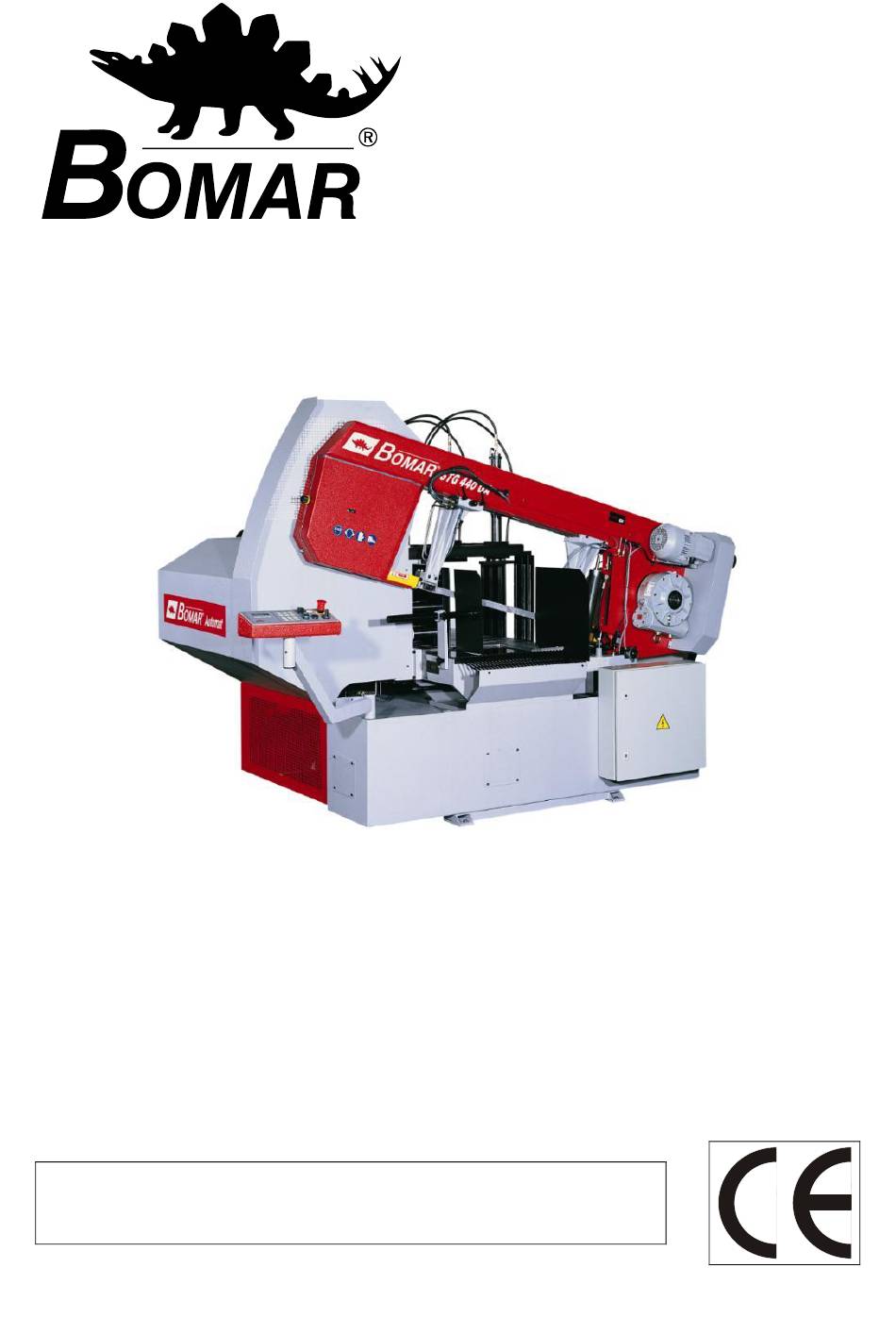

Operating Instructions for Band Saw
transverse 610.440 GANC
with FC
Before transporting and using the machine, please read
the instructions thoroughly!
Serial number:

Advertisement

loading
Need help?

Need help?

Do you have a question about the transverse 610.440 GANC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Bomar transverse 610.440 GANC

Summary of Contents for Bomar transverse 610.440 GANC

  • Page 1 Operating Instructions for Band Saw transverse 610.440 GANC with FC Before transporting and using the machine, please read the instructions thoroughly! Serial number:...
  • Page 2 Version 1.13 / February 2008 Service and Information In case of technical difficulties or spare parts order, please contact your dealer: Or contact Bomar, spol. s r.o. directly: BOMAR, spol. s r.o. Těžební 1236/1 62700 Brno CZECH REPUBLIC +420 – 533 426 100 Telephone: +420 –...
  • Page 3 ..................30 WARF CONVEYOR OPERATION 11.6................. 31 RESSURE ADJUSTING TO THE CUT 12. SEMI-AUTOMATIC CYCLE....................32 12.1......................32 AFETY NOTES 12.2....................32 AUTOMATIC MODE BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 4 ......................53 AFETY NOTES 17.2..................53 OOLING LIQUID PREPARATION 17.3..................54 OOLANT DEVICE INSPECTION 17.4......................55 HIPS DISPOSAL 18. GREASES AND OILS ......................56 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 5 ..........116 OLLENBAHN OLLER CONVEYOR 26.6. TOČNÁ KONZOLA ........118 EHRUNGSKONSOLE URNING CONSOLE 26.7. ILOVÉ RAMENO ÄGERAHMEN ..............120 AW ARM 26.8. ŘEVODOVKA ................122 ETRIEBE EARBOX BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 6 30.7................. 149 CCESSORIES OF ROLLER CONVEYORS 30.8........................150 OVERS 30.9......... 151 ONNECTION SCHEMA OF ROLLER CONVEYOR WITH BAND SAW DECLARATION OF CONFORMITY ..................154 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 7 Version 1.13 / February2008 Rozměrové schéma / Aufstellzeichnung / Installation diagram Rozměrové schéma 1 / Aufstellzeichnung 1 / Installation diagram 1 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 8 Version 1.13 / February 2008 Elektrická schémata / Elektroschemas / Wiring diagrams BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 9 Version 1.13 / February2008 Elektrické schéma / Elektroschema / Wiring diagram 1 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 10 Version 1.13 / February 2008 Elektrické schéma / Elektroschema / Wiring diagram 2 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 11 Version 1.13 / February2008 Elektrické schéma / Elektroschema / Wiring diagram 3 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 12 Version 1.13 / February 2008 Elektrické schéma / Elektroschema / Wiring diagram 4 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 13 Version 1.13 / February2008 Elektrické schéma / Elektroschema / Wiring diagram 5 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 14 Version 1.13 / February 2008 Elektrické schéma / Elektroschema / Wiring diagram 6 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 15 Version 1.13 / February2008 Elektrické schéma / Elektroschema / Wiring diagram 7 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 16 Version 1.13 / February 2008 Elektrické schéma / Elektroschema / Wiring diagram 8 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 17 Version 1.13 / February2008 Elektrické schéma / Elektroschema / Wiring diagram 9 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 18 Version 1.13 / February 2008 Elektrické schéma / Elektroschema / Wiring diagram 10 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 19 Version 1.13 / February2008 Elektrické schéma / Elektroschema / Wiring diagram 11 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 20 Version 1.13 / February 2008 Elektrické schéma / Elektroschema / Wiring diagram 12 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 21 Version 1.13 / February2008 Elektrické schéma / Elektroschema / Wiring diagram 13 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 22 Version 1.13 / February 2008 Elektrické schéma / Elektroschema / Wiring diagram 14 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 23 Version 1.13 / February2008 Elektrické schéma / Elektroschema / Wiring diagram 15 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 24 Modul / Modul / Modul 91.995.048 DKL-F5 Modul / Modul / Modul 91.995.060 CPU2-E Motor / Motor / Motor 91.001.012 7AA100L04 Frekvenční měnič 91.012.005 /Frequenzwandler /Frequency conveyor OMRON 4kW BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 25 Version 1.13 / February2008 Hydraulická schémata / Hydraulikschema / Hydraulic diagram BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 26 42.001.001 92.051.001 92.052.001 92.053.001 6BA450 42.001.001 92.051.001 92.052.001 92.053.001 6AA6200 42.001.001 92.051.001 92.052.001 10BA800 42.003.001 92.051.003 92.052.002 92.053.002 10BB1200 42.003.001 92.051.003 92.053.002 10BA1400 42.003.001 92.051.003 92.052.002 92.053.002 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 27 Version 1.13 / February2008 6BA1900 42.001.001 92.051.001 92.052.001 92.053.001 6AA1300 42.001.001 92.051.001 92.052.001 SDRA 6BB1100 42.001.001 92.051.001 92.053.001 6BB1450 42.001.001 92.051.001 92.053.001 6BA1420 42.001.001 92.051.001 92.052.001 92.053.001 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 28 Baujahr (z. B. 1999). For spare parts order, you must always to allege: type of machine (for example STG 120), serial number (for example 125) and year of construction (for example 1999). BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno...
  • Page 29 Version 1.13 / February2008 26.1. Hlavní svěrák / Hauptschraubstock / Main vice BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 30 Válcový kolík / Zylinderstift / Cylindrical 90.300.0Z.005 6x20 DIN 6325 Válcový kolík / Zylinderstift / Cylindrical 90.300.0Z.009 8x24 DIN 6325 Válcový kolík / Zylinderstift / Cylindrical 90.300.0Z.022 8x22 DIN 6325 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 31 Kuličkové pouzdro / Kugelbuchse / Ball bush 95.710.002 50x70 Pojistný kroužek / Sicherungsring / Ø62 DIN 471 95.800.021 Retaining ring Těsnící kroužek / Dichtungsring / Sealing ring 96.082.002 13/17 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 32 Version 1.13 / February 2008 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 33 Version 1.13 / February2008 26.2. Upínací válec / Spannzylinder / Clamping cylinder - 251.102 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 34 O-kroužek / O Ring / O Ring 96.002.014 28x3 Q-kroužek / Q Ring / Q Ring 96.020.005 4326A 39.2x5.33 Stírací kroužek / Abstreifring / Scraper cup 96.040.003 40x52x5 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 35 Version 1.13 / February2008 26.3. Podávací svěrák / Vorschubschraubstock / Feeding vice BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 36 Magnetický sensor / Magnet. Meßgeber / Magnetic 91.270.004 sensor SIKO Šroubení přímé / Gerade Verschraubung / Straight 92.002.001 screwing Šroubení natáčecí / Winkelverschraubung / Swivelling 92.003.001 screw BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 37 Stírací manžeta / Abstreifmanschette / 96.040.004 50x62x5 Scraper cup Těsnící kroužek / Dichtungsring / Sealing 96.082.002 13/17 ring Cu Řetěz energií / Energiekette / Hydr. pipes leading 99.170.001 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 38 Version 1.13 / February 2008 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 39 Version 1.13 / February2008 26.4. Válec podavače / Vorschubzylinder / Feeder cylinder - 251.075 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 40 O-kroužek / O Ring / O Ring 96.002.014 28x3 Q-kroužek / Q Ring / Q Ring 96.020.005 4326A 39.2x5.33 Kroužek stírací / Abstreifring / Wiping ring 96.060.003 28x36 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 41 Version 1.13 / February2008 26.5. Válečková trať / Rollenbahn / Roller conveyor BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 42 M6x8 DIN 913 Šroub / Schraube / Screw 90.011.27.022 M5x16 DIN 7991 Podložka / Scheibe / Washer Ø20x28x1 DIN 988 90.154.50.011 Ložisko / Lager / Bearing 95.001.007 6004 2RS BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 43 Version 1.13 / February2008 26.6. Otočná konzola / Gehrungskonsole / Turning console BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 44 Vývodka / Ausführung / Bushing 91.070.010 Rukojeť kuželová / Griffschalter / Conical handle 94.002.001 Ložisko / Lager / Bearing 95.001.005 6001 2RS Ložisko / Lager / Bearing 95.300.001 30312 AX BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 45 Version 1.13 / February2008 26.7. Pilové rameno / Sägerahmen / Saw arm BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 46 Kroužek těsnící / Dichtungsring / Sealing ring 92.014.001 372405P Držák hadice / Schlauchhalter / Hose holder 94.204.002 Držák hadice / Schlauchhalter / Hose holder 94.204.005 LBG 14/14-PP BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 47 Version 1.13 / February2008 26.8. Převodovka / Getriebe / Gearbox BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 48 Podložka / Scheibe / Washer 90.150.50.007 d13 DIN 125 Kuličkové ložisko / Kugellager / Ball bearing 95.001.027 6309 2RS Převodovka šneková / Schneckengetriebe W110 99.002.012 / Worm gearbox U P100 814 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 49 Version 1.13 / February2008 26.9. Zvedací válec / Hubzylinder / Lifting cylinder BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 50 O-kroužek / O Ring / O Ring 96.002.020 56x3.5 Stírací kroužek / Abstreifring / Wiping ring 96.060.002 20x28 Těsnící kroužek / Dichtungsring / Sealing ring Cu 96.082.002 13/17 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 51 Version 1.13 / February2008 26.10. Napínání pilového pásu / Sägebandspannung / Saw band stretching BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 52 Ložisko / Lager / Bearing 95.001.026 6307 2RS Pojistný kroužek / Sicherungsring / Ø35 DIN 471 95.800.014 Retaining ring Pojistný kroužek / Sicherungsring / Ø80 DIN 472 95.801.013 Retaining ring BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 53 Version 1.13 / February2008 26.11. Vedení pilového pásu / Sägebandführung / Saw band guiding BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 54 Šroub / Schraube / Screw 90.013.27.005 M5x16 ISO 7380 10.9 Rukojeť kuželová / Griffschalter / Conical handle 94.002.001 Páka montážní / Klemmhebel / Assembly lever 94.008.003 M8x40 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 55 Version 1.13 / February2008 26.12. Pravá vodící kostka / Rechter Führungsklotz / Right guiding cube BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 56 10x26 DIN 7 Talířová pružina / Tellerfeder / 90.350.0Z.001 12.5x6.2x0.5 Belleville spring Ložisko / Lager / Bearing 95.001.004 6000 2RS Ložisko / Lager / Bearing 95.001.014 6200 2RS BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 57 Version 1.13 / February2008 26.13. Levá vodící kostka / Linker Führungsklotz / Left guiding cube BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 58 10x26 DIN 7 Talířová pružina / Tellerfeder / 90.350.0Z.001 12.5x6.2x0.5 Belleville spring Ložisko / Lager / Bearing 95.001.004 6000 2RS Ložisko / Lager / Bearing 95.001.014 6200 2RS BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 59 Version 1.13 / February2008 26.14. Kartáček / Spänebürste / Brush BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 60 Matice / Mutter / Nut M8 DIN 934 Podložka / Scheibe / Washer 90.150.50.005 Zn d 8,4 Kuličkové ložisko / Kugellager / Ball bearing 95.001.005 6001 2RS BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 61 Version 1.13 / February2008 Umístění bezpečnostních značek / Verteilung der Sicherheitszeichen / Position of safety symbols 27.1. Pila / Bandsäge / Band saw 1 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 62 Version 1.13 / February 2008 Pila / Bandsäge / Band saw 2 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 63 Version 1.13 / February2008 Pila / Bandsäge / Band saw 3 BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
  • Page 64 Samolepka / Aufkleber / Směr šipka/ Richtung / direction 99.900.053 self-adhesive label Samolepka / Aufkleber / Zajištění ramene 99.900.055 self-adhesive label BOMAR, spol. s r.o. transverse 610.440 GANC+FC Těžební 1236/1 62700 Brno CZECH REPUBLIC...
