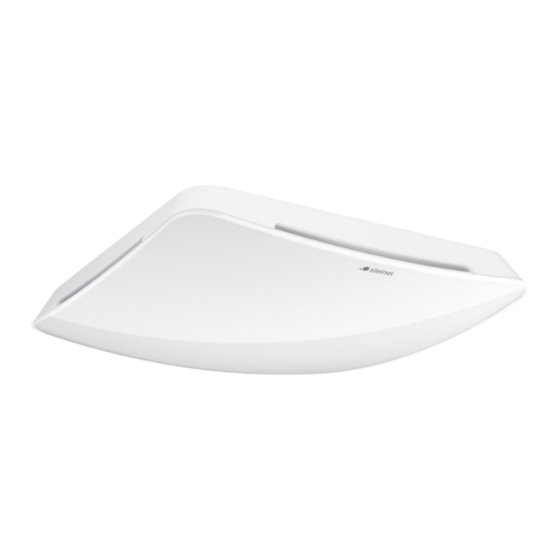

Multisensor True Presence BT IPD
Multisensor True Presence DALI-2 IPD
Multisensor Air BT IPD
DE
GB
DE
GB
FR
NL
IT
ES
PT
SE
DK
FI
NO
GR
TR
HU
CZ
SK
PL
RO
SI
LV
HR
BG
EE
CN
LT
RU
LV
BG
CN
RU

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Multisensor True Presence DALI-2 IPD and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for STEINEL Multisensor True Presence DALI-2 IPD

  • Page 1 Multisensor True Presence BT IPD Multisensor Air BT IPD STL-_BDAL_Multisensor TP IP_148x210mm 2.indd 1 Multisensor True Presence DALI-2 IPD STL-_BDAL_Multisensor TP IP_148x210mm 2.indd 1...
  • Page 2: Table Of Contents

    Textteil beachten! Follow written instructions! Inhalt Zu diesem Dokument Allgemeine Sicherheitshinweise Gerätebeschreibung Elektrischer Anschluss Montage Funktion Wartung und Pflege Entsorgung Konformitätserklärung Herstellergarantie Technische Daten Störungsbehebung...
  • Page 3: Zu Diesem Dokument

    1. Zu diesem Dokument – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Warnung vor Gefahren! Warnung vor Gefahren durch Strom! Warnung vor Gefahren durch Wasser! 2. Allgemeine Sicherheitshinweise Gefahr durch Nichtbeachtung der Gebrauchsanleitung! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät.
  • Page 4: Gerätebeschreibung

    – Anschluss an einen DALI-Bus. – Variante AP für die Aufputzmontage. – Variante UP für die Unterputzmontage. Multisensor-Varianten – Multisensor True Presence DALI-2 IPD als Aufputz- Version (AP) oder Unterputz-Version (UP). Multisensor Der Multisensor kann folgende Sensorgrößen erfassen: – Anwesenheit.
  • Page 5 Für spezielle Anwendungen beispielsweise im Zusammenhang mit Kreuzfahrtschiffen oder Hotels neh- men Sie direkt Kontakt zur STEINEL Vertrieb GmbH auf, um gemeinsam eine optimale Integration der Sensoren zu realisieren. Connect Bluetooth Mesh – Die Sensoren können über Bluetooth vernetzt werden.
  • Page 6 Lieferumfang Unterputz 1× 1× – 1 Multisensor – 1 Sicherheitsdatenblatt (A) – 1 Quick-Start-Guide (B) Lieferumfang Aufputz 1× 1× – 1 Multisensor – 1 Sicherheitsdatenblatt (A) – 1 Quick-Start-Guide (B) – 6 – Inhalt...
  • Page 7 Produktmaße Unterputz 123 mm 51 mm Produktmaße Aufputz 45 mm 142 mm – 7 – Inhalt...
  • Page 8 Geräteübersicht Unterputz Lastmodul Anschlussklemme Sensormodul – 8 – Inhalt...
  • Page 9 Geräteübersicht Aufputz Aufputzadapter Lastmodul Anschlussklemme Sensormodul – 9 – Inhalt...
  • Page 10 Erfassungsbereich 2,8 m 15 m – 10 – Inhalt...
  • Page 11: Elektrischer Anschluss

    4. Elektrischer Anschluss DA DA N DA DA – 11 – Inhalt...
  • Page 12 Die Netzzuleitung besteht aus einem 4 bis 5-adrigen Kabel: Phase (meistens schwarz, braun oder grau) Neutralleiter (meistens blau) DA = Anschluss an den DALI-BUS (meistens blau) Schutzleiter (grün/gelb) Das Gerät kann auch elektrisch nach einem Netzschalter angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist.
  • Page 13: Montage

    5. Montage Gefahr durch elektrischen Strom! Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. • Strom abschalten und Spannungs zufuhr unterbrechen. • Spannungsfreiheit mit Spannungs prüfer kontrollieren. • Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt. Gefahr von Sachschäden! Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen.
  • Page 14 Montageschritte Unterputz • Prüfen, dass die Spannungs zufuhr abgeschaltet ist. • Netzanschluss vornehmen. ₂ „4. Elektrischer Anschluss“ • Lastmodul auf Einbaudose festschrauben. – 14 – Inhalt...
  • Page 15 • Magnetisches Sensormodul auf Lastmodul aufsetzen. • Stromversorgung einschalten. ₂ „6. Funktion“ – 15 – Inhalt...
  • Page 16 Montageschritte Aufputz • Prüfen, dass die Spannungs zufuhr abgeschaltet ist. • Bohrlöcher anzeichnen. Ø 6 mm • Löcher bohren (ø 6 mm) und Dübel einsetzen. – 16 – Inhalt...
  • Page 17 • Kabel durchziehen. • Lastmodul anschrauben. • Netzanschluss vornehmen. ₂ „4. Elektrischer Anschluss“ – 17 – Inhalt...
  • Page 18 • Montagelasche herausbrechen. • Aufputzadapter aufsetzen. – 18 – Inhalt...
  • Page 19 • Magnetisches Sensormodul aufsetzen. • Spannungszufuhr einschalten • Einstellungen vornehmen. ₂ „6. Funktion“ – 19 – Inhalt...
  • Page 20: Funktion

    Reset durch die App werden die Werkseinstellungen aktiviert. Folgende Werkseinstellungen sind vorgesehen: Einstellung Erfassung True Presence: Höhe True Presence 2,6 m Radius True Presence 3,5 m Szenario True Presence : Szenario 7 Hinweis: Die Parameterbeschreibung befindet sich auf: www.steinel.de – 20 – Inhalt...
  • Page 21 Steinel Connect App Für das Auslesen der Sensorwerte mit Smartphone oder Tablet muss die STEINEL Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein Bluetooth-fähiges Smartphone oder Tablet erforderlich. Android Funktionen im Zusammenhang mit der Steinel Connect App: – Einstellung des Erfassungsbereiches.
  • Page 22 Firmware Update: LED blinkt schnell cyan. Fehler: LED blinkt schnell rot. Connect Bluetooth Mesh Die Konfiguration des Sensors erfolgt per Steinel Connect- App. Bei der ersten Verbindung zwischen Sensor und Steinel Connect-App werden auf dem Smartphone oder Tablet entsprechende Netzwerkschlüssel gespeichert.
  • Page 23 Einstellung Erfassung True Presence DALI-2 IPD Die Reichweite kann über die Parameter Montagehöhe, Radius und Szenario eingestellt werden. Szenario 9: Kleines Büro, ruhiger Arbeitsplatz Dieses Szenario bietet die maximale Empfindlichkeit. Um ungewünschte Einschaltungen zu vermeiden, sollte es eher für kleine Flächen verwendet werden. Szenario 8: Großes Büro, ruhiger Arbeitsplatz Wie Szenario 9, aber mit etwas reduzierter Empfindlichkeit.
  • Page 24 Szenario 2: Sehr unruhige Umgebung, schwere Industrie Falls es größere Vibrationen oder auch elektrische Störer gibt, sollte man dieses Szenario nutzen. Es gibt keine True Presence Funktion mehr, der Sensor funktioniert wie ein herkömmlicher Präsenzmelder. Szenario 1: Sehr unruhige Umgebung, schwere Industrie Wie Szenario 2, aber mit weiter reduzierter Empfindlichkeit.
  • Page 25: Wartung Und Pflege

    7. Wartung und Pflege Das Gerät ist wartungsfrei. Gefahr durch elektrischen Strom! Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. • Gerät nur im trockenen Zustand reinigen. Gefahr von Sachschäden! Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.
  • Page 26: Entsorgung

    Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. 9. Konformitätserklärung Hiermit erklärt die STEINEL Vertrieb GmbH, dass der Funkanlagentyp Multisensor True Presence DALI-2 IPD der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.
  • Page 27: Herstellergarantie

    Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprü- che. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Män- gel (nach unserer Wahl: Reparatur oder Austausch man- gelhafter Teile ggf.
  • Page 28 Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht. Die Garantie gilt für sämtliche STEINEL- Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deut- sches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen...
  • Page 29: Technische Daten

    11. Technische Daten – Abmessungen (H × B× T): UP: 123 × 123 × 51 mm UP: 142 × 142 × 45 mm – Versorgungsspannung: 220-240 ~V / 50/60 Hz – Leistungsaufnahme: – Montagehöhe: 2,8-12 m – Erfassungswinkel: 360° – Multisensor True Presence DALI-2 IPD max. : Ø 9 m (bis max. 4 m Montagehöhe) Ø 15 m Präsenz Ø...
  • Page 30: Störungsbehebung

    12. Störungsbehebung Sensor sendet ein unerwünschtes Bewegungssignal. – Störfaktor z. B. Ventilator, Klimaanlage oder andere sich bewegende Teile befindet sich im Erfassungsbereich. • Bereich umstellen bzw. abdecken, Abstand vergrößern. – Tiere bewegen sich im Erfassungsbereich. • Bereich umstellen bzw. abdecken. –...
  • Page 31 – 31 – Inhalt...
  • Page 32: Follow Written Instructions

    Textteil beachten! Follow written instructions! Contents About this document General safety precautions System description Electrical connection Installation Function Maintenance and care Disposal Declaration of Conformity Manufacturer‘s warranty Technical specifications Troubleshooting – 32 – Contents...
  • Page 33: About This Document

    1. About this document – Under copyright. Reproduction either in whole or in part only with our consent. – Subject to change in the interest of technical progress. Hazard warning! Warning of hazards from electricity! Warning of hazards from water! 2.
  • Page 34: System Description

    – Connection to a DALI bus. – AP version for surface mounting. – UP version for concealed mounting. Multisensor variants – Multisensor True Presence DALI-2 IPD as a surface-mounted version (AP) or concealed version (UP). Multisensor The multisensor can detect the following sensor variables: –...
  • Page 35 For special applications, for example on cruise ships or in hotels, please contact STEINEL Vertrieb GmbH directly so that we can jointly realise optimum integration of the sensors. Connect Bluetooth Mesh – The sensors can be networked via Bluetooth. – 35 –...
  • Page 36 Scope of delivery – concealed version 1× 1× – 1 Multisensor – 1 Safety data sheet (A) – 1 Quick Start Guide (B) Scope of delivery – surface-mounted version 1× 1× – 1 Multisensor – 1 Safety data sheet (A) –...
  • Page 37 Product dimensions – concealed version 123 mm 51 mm Product dimensions – surface-mounted version 45 mm 142 mm – 37 – Contents...
  • Page 38 Device overview – concealed version Load module Terminal Sensor module – 38 – Contents...
  • Page 39 Device overview – surface-mounted version Surface-mounting adapter Load module Terminal Sensor module – 39 – Contents...
  • Page 40 Detection range 2,8 m 15 m – 40 – Contents...
  • Page 41: Electrical Connection

    4. Electrical connection DA DA N DA DA – 41 – Contents...
  • Page 42 The power supply line consists of a 4- or 5-core cable: Live (mostly black, brown or grey) Neutral (mostly blue) DA = Connection to the DALI bus (mostly blue) Protective earth (green/yellow) The device can also be connected electrically after a mains switch, if it is ensured that the mains switch is permanently switched on.
  • Page 43: Installation

    5. Installation Hazard from electrical power! Touching live parts can result in electrical shock, burns or death. • Switch OFF power and interrupt power supply. • Using a voltage tester, check to make sure that the power supply is disconnected. • Make sure power supply remains interrupted. Risk of damage to property! Mixing up connection leads may produce a short circuit.
  • Page 44 Installation steps – concealed version • Check that power supply is switched off. • Connect load module to the mains power supply. ₂ “„4. Electrical connection“” • Screw load module into place on mounting box. – 44 – Contents...
  • Page 45 • Fit magnetic sensor module on load module. • Switch on power supply. ₂ “„6. Function“ – 45 – Contents...
  • Page 46 Installation steps – surface-mounted version • Check that power supply is switched off. • Mark drill holes. Ø 6 mm • Drill holes (ø 6 mm) and insert dowels. – 46 – Contents...
  • Page 47 • Pull cable through. • Screw on load module. • Connect load module to the mains power supply. ₂ “„4. Electrical connection“” – 47 – Contents...
  • Page 48 • Break out mounting tab. • Fit surface-mounting adapter. – 48 – Contents...
  • Page 49 • Fit magnetic sensor module. • Switch on power supply. • Make settings. ₂ “„6. Function“ – 49 – Contents...
  • Page 50: Function

    The following factory settings are provided: True Presence detection setting: True Presence height 2.6 m True Presence radius 3.5 m True Presence scenario: Scenario 7 Note: The parameter description can be found at: www.steinel.de – 50 – Contents...
  • Page 51 Steinel Connect app To read out the sensor values with a smartphone or tablet, it is necessary to download the STEINEL Connect app from your AppStore. A Bluetooth-enabled smartphone or tablet is required. Android Functions in connection with the Steinel Connect app: –...
  • Page 52 Firmware update: LED flashes cyan rapidly. Error: LED flashes red rapidly. Connect Bluetooth Mesh The sensor is configured via the Steinel Connect app. The corresponding network keys are stored on the smart- phone or tablet when the sensor and Steinel Connect app are connected for the first time.
  • Page 53 True Presence DALI-2 IPD detection setting The range can be set via the parameters installation height, radius and scenario. Scenario 9: Small office, quiet workplace This scenario offers maximum sensitivity. To avoid unde- sired switching, this scenario should preferably be used for small areas.
  • Page 54 Scenario 2: Very noisy environment, heavy industry This scenario should be used if there are major vibrations or if there are sources of electrical interference. The True Presence function is not available, the sensor functions as a conventional presence detector. Scenario 1: Very noisy environment, heavy industry Like scenario 2, but with further reduced sensitivity.
  • Page 55: Maintenance And Care

    7. Maintenance and care The device requires no maintenance. Hazard from electrical power. Contact between water and live parts can result in electric shock, burns or death. • Only clean device in a dry state. Risk of damage to property! Using the wrong cleaning product can damage the device.
  • Page 56: Disposal

    9. Declaration of Conformity STEINEL Vertrieb GmbH hereby declares that the radio equipment Multisensor True Presence DALI-2 IPD com- plies with Directive 2014/53/EU. The full wording of the EU Declaration of Conformity is available for downloading from the following Internet address: www.steinel.de...
  • Page 57: Manufacturer's Warranty

    STEINEL (UK) Limited, 25 Manasty Road, Axis Park, Orton Southgate, Peterborough, PE2 6UP, for a returns number. For this reason, we recommend that you keep your receipt of purchase in a safe place until the warranty period expires.
  • Page 58: Technical Specifications

    11. Technical specifications – Dimensions (H × B× T): Surface-mounted: 123 × 123 × 51 mm Concealed: 142 × 142 × 45 mm – Supply voltage 220-240 ~V / 50/60 Hz – Power consumption: – Installation height: 2.8-12 m – Detection angle: 360° – Multisensor True Presence DALI-2 IPD max. : Ø 9 m (up to max. installation height 4 m) Ø...
  • Page 59: Troubleshooting

    12. Troubleshooting Sensor transmits an unwanted motion signal. – Interference factor, e.g. fan, air conditioner or other moving parts in the detection range. • Reorganise or cover area, increase distance. – Animals moving within the detection range. • Reorganise or cover area. –...
  • Page 60 – 60 – Contents...
  • Page 61 – 61 – Contents...
  • Page 62 STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact...
