INSTRUCCIONES DE INSTALACIÓN
Serie C-HB-A-LB2-SCCT
MONTAJE COLGANTE
(PARA LUMINARIAS CON CORDÓN DE 6 PIES
INSTALADO DE FÁBRICA)
1. Usando un destornillador plano, retire los (2) orificios precortados
de 3/4" de la superficie superior de la luminaria. Tenga cuidado de
no dañar ningún cable dentro del compartimiento del controlador de
LED. Consulte la Figura 2.
2. Usando los (2) vástagos colgantes de conducto roscado de 3/4"
(suministrados por terceros), coloque la luminaria en la ubicación
deseada. Abra la puerta de acceso inferior del compartimiento
del controlador de LED para acceder a los puntos de entrada del
conducto. Consulte la Figura 3. Se deben usar dos tuercas de
seguridad en cada vástago colgante (una dentro del compartimiento
del controlador de LED y otra afuera). Consulte la Figura 7.
NOTA: El espaciado del soporte colgante es de 22-3/4" centro a
centro para las luminarias de 2'. Consulte la Figura 8.
3. Realice las conexiones de los cables de suministro confrome a la
sección Conexiones eléctricas.
4. Retire la cubierta protectora de goma del accesorio central en
la parte inferior de la luminaria. Seleccione el CCT y la potencia
deseados usando los microinterruptores. Vuelva a colocar la
cubierta de goma. Consulte la Figura 5.
5. Si es necesario, gire las barras exteriores para lograr la distribución
de iluminación deseada. Consulte la Figura 6.
ACCESORIO DE SENSOR DE PRESENCIA
INSTALADO EN CAMPO
(Requiere el uso del sensor de presencia PIR
C-HB-A-LB2-ACC-PIR)
NOTA: Cuando se usa el sensor de presencia, la atenuación se controla
por medio de este sensor.
1. Retire el tapón roscado del accesorio central en la parte inferior de
la luminaria. Consulte la Figura 9.
2. Ajuste la configuración del sensor siguiendo las instrucciones de
instalación incluidas con el sensor.
3. Inserte la clavija del sensor en el receptáculo del accesorio central
de la luminaria y enrosque el sensor en el accesorio.

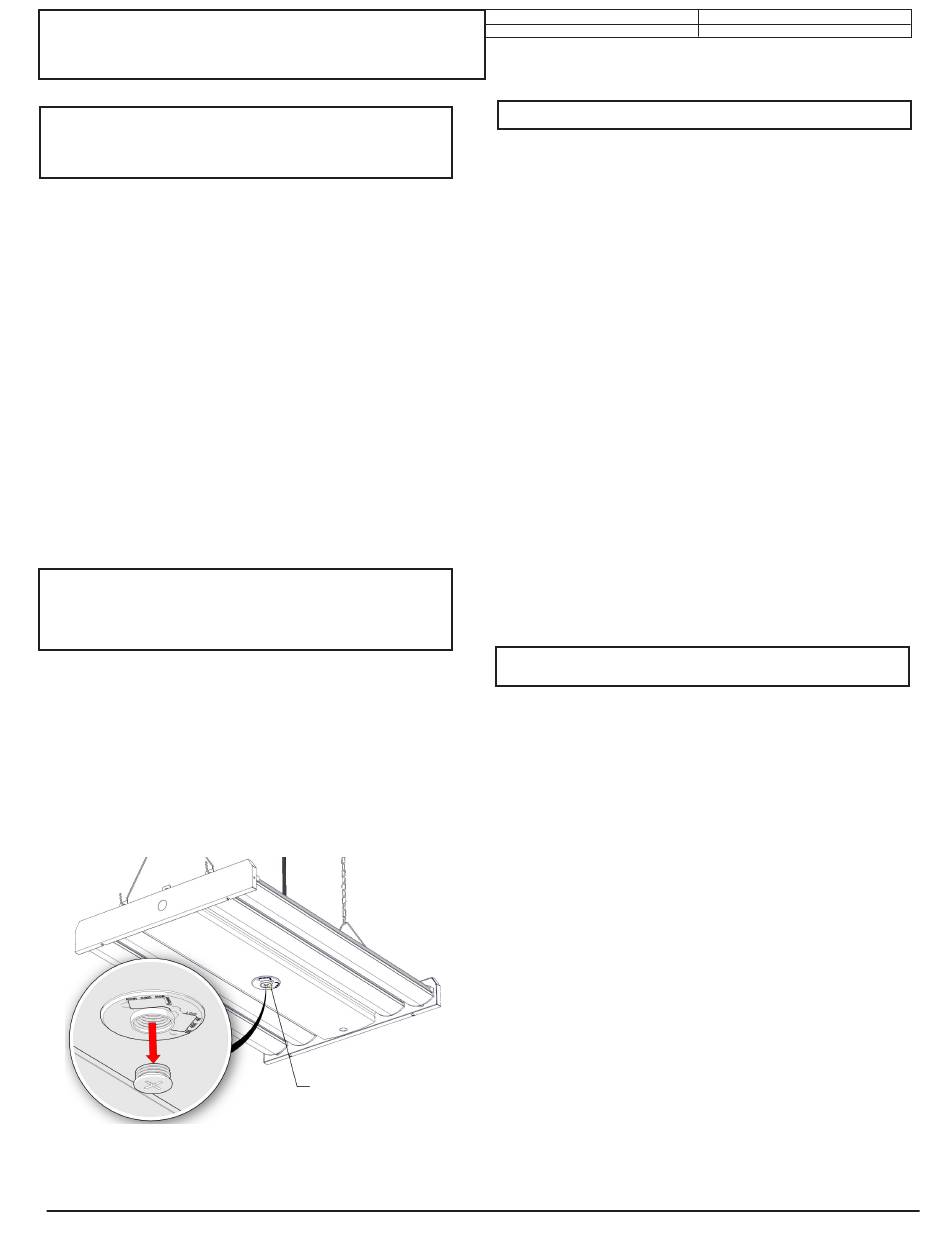

FIGURA 9
Receptáculo del
sensor
http://lighting.cree.com/warranty
Documento LPN00707X0001A0_A
Creado por: TMT
CONEXIONES ELÉCTRICAS
La luminaria está equipada con un conductor de voltaje universal de
120-277V o un conductor de 277-480V.
NOTA: Asegúrese de que el rango del voltaje es compatible con el
voltaje de suministro.
CABLEADO DE FASE A NEUTRO 120/277/347 V
1. Conecte el cable de puesta a tierra del suministro a la tierra de
la luminaria (verde).
2. Conecte el cable común de suministro al cable neutro (blanco)
de la luminaria.
3. Conecte el cable de suministro de corriente al cable vivo
(negro) de la luminaria.
Acomode cuidadosamente todos los cables en la caja de conexiones y
asegúrese de no aplastar ningún cable.
CABLEADO DE FASE A FASE – 208/240/480 V
1. Conecte el cable de puesta a tierra del suministro a la tierra de
la luminaria (verde).
2. Conecte el cable L1 (vivo) del suministro al cable neutro
(blanco) de la luminaria.
3. Conecte el cable L2 (vivo) del suministro al cable vivo (negro)
de la luminaria.
Acomode cuidadosamente todos los cables en la cavidad de cableado
y asegúrese de no aplastar ningún cable.
ATENUACIÓN
NOTA: Cuando se usa el sensor de presencia, la atenuación se controla
por medio de este sensor.
1. Los cables gris o rosado (-) y morado (+) son para los sistemas
con atenuación de 0-10 V. Retire la cubierta si no se usa.
NOTA: Para conexiones de atenuación, use métodos de
cableado de Clase 1 únicamente.

AVISO DE LA FCC

PRECAUCIÓN: Los cambios o las modificaciones que no se autoricen
expresamente podrían invalidar su autoridad para usar este equipo.
Este dispositivo cumple con la Sección 15 de las normas de la Comisión
Federal de Comunicaciones (FCC, por sus siglas en inglés). El uso está
sujeto a las siguientes dos condiciones: (1) Este dispositivo no debe
causar interferencias perjudiciales y (2) este dispositivo debe aceptar
cualquier interferencia recibida, incluyendo aquellas que puedan causar
un uso no deseado.
Este equipo ha sido sometido a pruebas y cumple con los límites de un
dispositivo digital Clase A, de acuerdo con la Sección 15 de las normas
de la FCC. Estos límites están diseñados para ofrecer protección
razonable contra interferencias dañinas cuando el equipo se usa en un
entorno comercial. Este equipo genera, usa y puede irradiar energía de
radiofrecuencia y, si no se le instala y usa de acuerdo con el manual de
instrucciones, puede causar interferencias dañinas a las comunicaciones
de radio. Es probable que el uso de este equipo en un área residencial
cause interferencias perjudiciales, en cuyo caso el usuario deberá
corregir dicha interferencia por su propia cuenta.
CAN ICES-005 (A)/NMB-005 (A)
