INSTRUCTIONS D'INSTALLATION
Série C-HB-A-LB2-SCCT
MONTAGE AVEC CHAÎNE OU CÂBLE (POUR
LUMINAIRES AVEC CORDON INSTALLÉ EN USINE
1,83 m/[6 pi])
1. Attachez les chaînes ou les câbles de soutien (fournis par d'autres ou
achetés comme accessoire trousse de montage avec chaîne C-ACC-
A-CHAIN) aux 2 crochets en V fournis.
2. Insérez les extrémités des crochets en V dans les trous aux deux
extrémités du luminaire. Voir Figure 1. Pour empêcher les crochets en
V de se détacher du luminaire, pincez les extrémités des crochets en V
pour les bloquer.
3. Attachez les extrémités opposées des chaînes ou des câbles de soutien
à la surface de montage. Assurez-vous que la surface de montage et le
matériel fourni par le client peuvent soutenir le poids du luminaire.
4. Effectuez le branchement des fils du cordon à l'alimentation
confromément à la section Raccordements électriques.
5. Enlevez le capuchon protecteur en caoutchouc du raccord au centre
de la surface inférieure du luminaire. Sélectionnez la température de
couleur proximale (TCP) et la puissance du luminaire désirées à l'aide des
commutateurs DIP. Replacez le capuchon en caoutchouc. Voir Figure 5.
6. Si nécessaire, faites tourner les barres lumineuses extérieures pour
produire la distribution d'éclairage que vous souhaitez. Voir Figure 6.
MONTAGE EN SUSPENSION (POUR LUMINAIRES
SANS CORDON DE 1,83 M [6 PI] INSTALLÉ EN USINE)
1. Avec un tournevis à pointe plate, enlevez les 2 débouchures de
19 mm (¾ po) de la surface supérieure du luminaire. Veillez à ne pas
endommager les fils à l'intérieur du compartiment du pilote de DEL.
Voir Figure 2.
2. En utilisant 2 tiges suspendues pour conduit filetées de 19 mm
(¾ po) (non fournies), positionnez le luminaire à l'endroit désiré.
Ouvrez la porte d'accès inférieure du compartiment du pilote de DEL
pour accéder aux points d'entrée du conduit. Voir Figure 3. Il faut
utiliser deux écrous autofreinés sur chaque tige (un à l'intérieur du
compartiment du pilote de DEL, l'autre à l'extérieur). Voir Figure 7.
REMARQUE : L'espacement entre deux tiges est de 57,8 cm (22¾ po)
de centre à centre pour des luminaires de 61 cm (2 pi). Voir Figure 8.
3. Avec un tournevis à pointe plate, enlevez la débouchure de 12,7 mm
(½ po) sélectionnée de la surface supérieure du luminaire pour
permettre l'entrée du câblage d'alimentation. Voir Figure 2. Veillez à ne
pas endommager les fils à l'intérieur du compartiment du pilote de DEL.
4. Ensemble cordon d'alimentation :
Depuis l'extérieur du luminaire, insérez les fils du cordon d'alimentation
à travers la débouchure de 12,7 mm (½ po) enlevée à l'étape 3 et
enclenchez le réducteur de tension dans la surface supérieure du
luminaire. Voir Figure 4.
Conduit :
Faites passer les câbles d'alimentation à travers le conduit rigide ou
flexible jusqu'à la débouchure retirée à l'étape 3. Utilisez le raccord de
conduit adéquat pour le fixer au luminaire.
5. Effectuez le branchement du câblage d'alimentation confromément à
la section Raccordements électriques.
REMARQUE : Sur les luminaires avec ensemble cordon
d'alimentation, le câblage doit être effectué aux deux extrémités du
cordon.
6. Fermez la porte d'accès du compartiment du pilote de DEL, en veillant
à ne pas pincer les fils conducteurs.
7. Enlevez le capuchon protecteur en caoutchouc du raccord au centre
de la surface inférieure du luminaire. Sélectionnez la température de
couleur proximale (TCP) et la puissance du luminaire désirées à l'aide
des commutateurs DIP. Replacez le capuchon en caoutchouc. Voir
Figure 5.
8. Si nécessaire, faites tourner les barres lumineuses extérieures pour
produire la distribution d'éclairage que vous souhaitez. Voir Figure 6.
http://lighting.cree.com/warranty
Document LPN00707X0001A0_A
Créé par : TMT

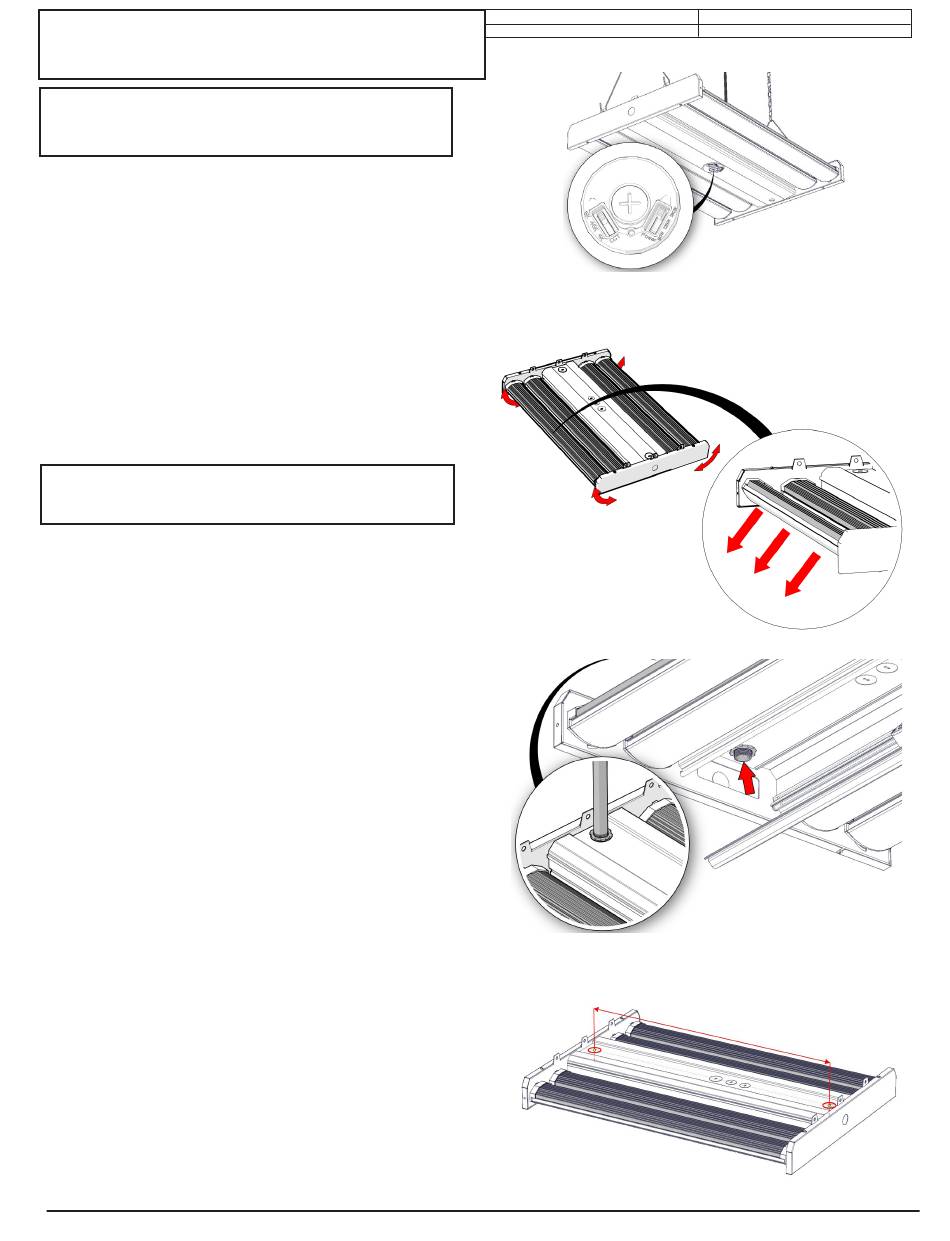

FIGURE 5
FIGURE 6
FIGURE 7
FIGURE 8
| 1 866 924-3645
Date : 19-01-2023
57,79 cm
(22¾ po)
