INSTRUCTIONS D'INSTALLATION
Série C-HB-A-LB2-SCCT
MONTAGE EN SUSPENSION
(POUR LUMINAIRES AVEC CORDON DE 1,83 M
[6 PI] INSTALLÉ EN USINE)
1. Avec un tournevis à pointe plate, enlevez les 2 débouchures de
19 mm (¾ po) de la surface supérieure du luminaire. Veillez à ne pas
endommager les fils à l'intérieur du compartiment du pilote de DEL.
Voir Figure 2.
2. En utilisant 2 tiges suspendues pour conduit filetées de 19 mm
(¾ po) (non fournies), positionnez le luminaire à l'endroit désiré.
Ouvrez la porte d'accès inférieure du compartiment du pilote de DEL
pour accéder aux points d'entrée du conduit. Voir Figure 3. Il faut
utiliser deux écrous autofreinés sur chaque tige (un à l'intérieur du
compartiment du pilote de DEL, l'autre à l'extérieur). Voir Figure 7.
REMARQUE : L'espacement entre deux tiges est de 57,8 cm (22¾ po)
de centre à centre pour des luminaires de 61 cm (2 pi). Voir Figure 8.
3. Effectuez le branchement du câblage d'alimentation confromément à
la section Raccordements électriques.
4. Enlevez le capuchon protecteur en caoutchouc du raccord au centre
de la surface inférieure du luminaire. Sélectionnez la température de
couleur proximale (TCP) et la puissance du luminaire désirées à l'aide
des commutateurs DIP. Replacez le capuchon en caoutchouc. Voir
Figure 5.
5. Si nécessaire, faites tourner les barres lumineuses extérieures pour
produire la distribution d'éclairage que vous souhaitez. Voir Figure 6.
ACCESSOIRE CAPTEUR DE PRÉSENCE
INSTALLÉ SUR PLACE
(Nécessite l'utilisation d'un détecteur de présence à
infrarouge passif C-HB-A-LB2-ACC-PIR)
REMARQUE : Si un capteur de présence est utilisé, la gradation est
contrôlée par le capteur de présence.
1. Enlevez le capuchon fileté au centre de la surface inférieure du
luminaire. Voir Figure 9.
2. Ajustez les paramètres du capteur en suivant les instructions
d'installation fournies avec le capteur.
3. Insérez la broche du capteur dans le raccord central sur le luminaire et
vissez le capteur dans son raccord.

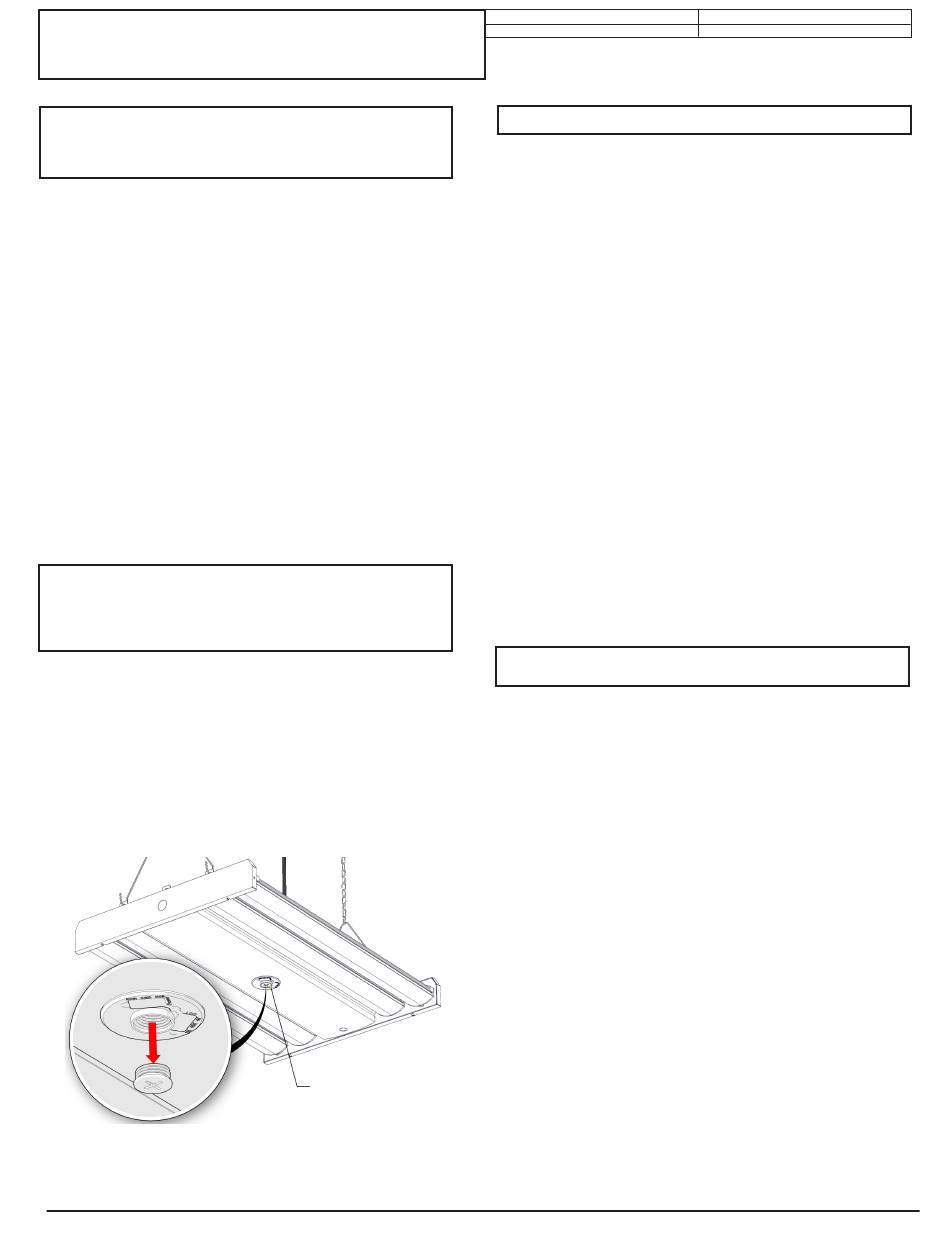

FIGURE 9
Réceptacle du capteur
http://lighting.cree.com/warranty
Document LPN00707X0001A0_A
Créé par : TMT
RACCORDEMENTS ÉLECTRIQUES
Le luminaire est équipé d'un pilote de tension universelle 120 à 277 V
ou un pilote 277 à 480 V.
REMARQUE : Assurez-vous que la plage des tensions du luminaire
est compatible avec la tension d'alimentation.
CÂBLAGE PHASE À NEUTRE 120/277/347 V
1. Connectez la mise à la terre de l'alimentation au fil de terre (vert)
de l'appareil.
2. Raccordez l'alimentation neutre au fil neutre (blanc) du luminaire.
3. Raccordez l'alimentation Vin au fil de phase (noir) du luminaire.
Insérez soigneusement tous les fils dans la chambre de câblage en vous
assurant qu'aucun fil n'est coincé.
CÂBLAGE PHASE VERS PHASE 208/240/480 V
1. Connectez la mise à la terre de l'alimentation au fil de terre (vert)
de l'appareil.
2. Raccordez l'alimentation L1 (sous tension) au fil neutre (blanc)
du luminaire.
3. Raccordez l'alimentation L2 (phase) au fil de phase (noir) du
luminaire.
Insérez soigneusement tous les fils dans la chambre de câblage en vous
assurant qu'aucun fil n'est coincé.
GRADATION
REMARQUE : Si un capteur de présence est utilisé, la gradation est
contrôlée par le capteur de présence.
1. Les fils gris ou rose (-) et violet (+) sont pour les systèmes de
gradation de 0 à 10 V. Protégez d'un capuchon si non utilisé.
REMARQUE : Pour les branchements de gradation, utilisez
seulement les méthodes de câblage de la classe 1.

AVIS DE LA FCC

MISE EN GARDE : Les changements ou modifications non expres-
sément approuvés peuvent annuler votre droit à utiliser cet équipement.
Cet appareil est confrome à la section 15 des règles de la FCC.
L'utilisation est soumise aux deux conditions suivantes : (1) Cet
appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil
doit accepter toute interférence reçue, y compris les interférences
pouvant causer un fonctionnement non désiré.
Cet équipement a été testé et déclaré confrome aux limites applicables
à un appareil numérique de classe A, confromément à la section 15 des
règles de la FCC. Ces limites sont établies afin de fournir une protection
raisonnable contre les interférences dommageables lorsque l'appareil
est utilisé dans un environnement commercial. Cet équipement génère,
utilise et peut émettre une énergie de fréquence radio et, si installé et
utilisé non confromément aux instructions du manuel, peut provoquer
des interférences nuisibles aux communications radio. L'utilisation
de cet équipement dans une zone résidentielle est susceptible de
provoquer des interférences dommageables, auquel cas l'utilisateur
devra éliminer ces interférences à ses frais.
CAN ICES-005 (A)/NMB-005 (A)
