Montage - GYS AIRFIX DRAW ALIGNER User Manual

Manuel d'utilisation
4
Notice originale

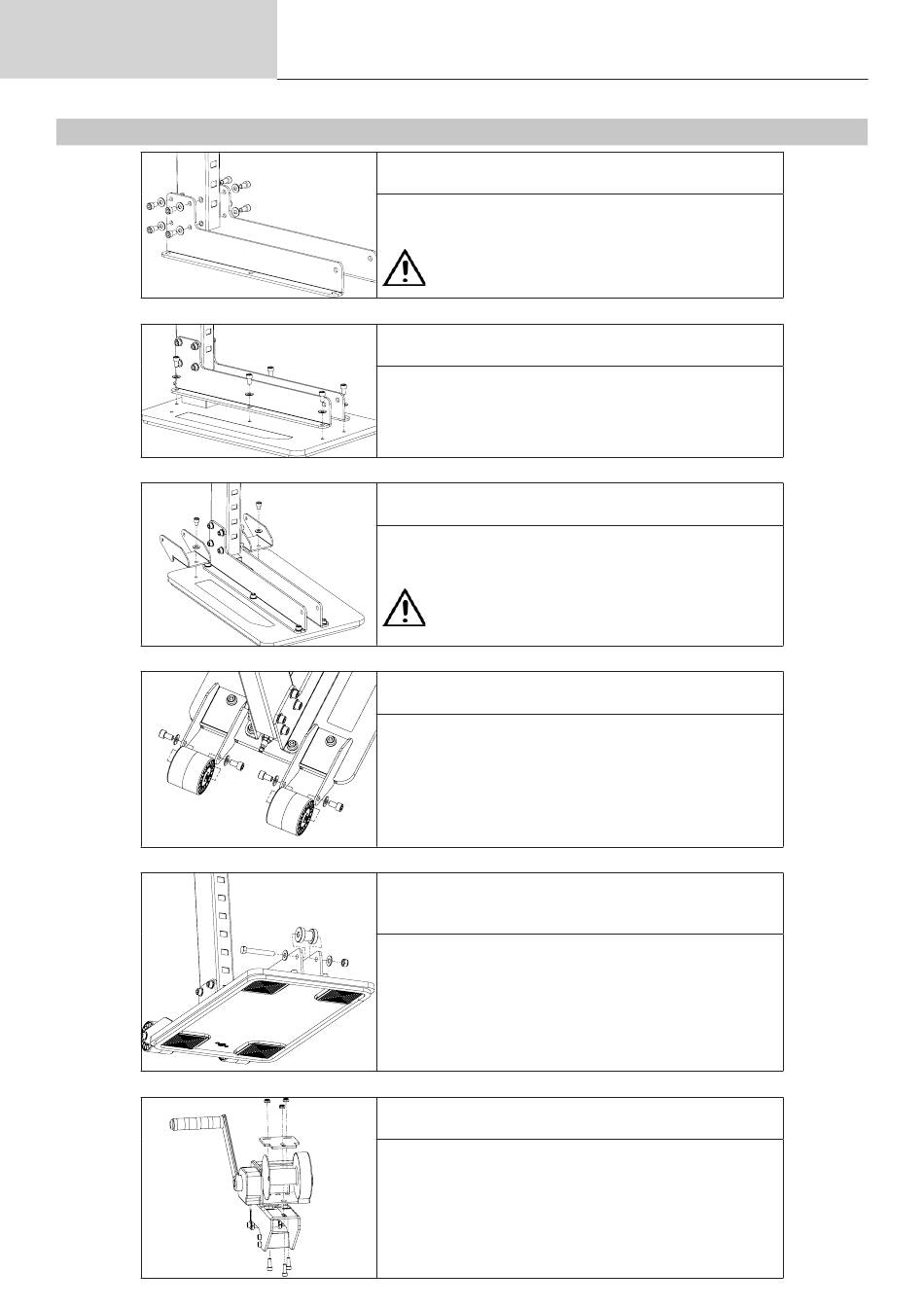

MONTAGE

Visser les équerres gauche et droite à la base du mat à
l'aide d'une clé BTR H8.
Attention à positionner le mât avec les
encoches du bon côté, voir visuel.
Visser l'ensemble mat / équerres à la platine à l'aide
d'une clé BTR H8.
Visser les supports de roue à la platine à l'aide d'une clé
BTR H8.
Attention à utiliser les deux vis courtes
M10x12 du sachet avec les supports de roues.
Visser les roues avec leurs axes aux supports de roue à
l'aide d'une clé BTR H8.
Visser la poulie à l'équerre de tirage à l'aide de deux clés
de 19.
Fixer le treuil sur son support à l'aide la plaque de renfort
et des 3 boulons. Utiliser une clé BTR H5.
AIRFIX DRAW ALIGNER
Vis M10x25 : 8
Rondelle M10 : 8
Vis M10x18 : 6
Rondelle M10 : 6
Vis M10x12 : 2
Rondelle M10 : 2
Vis M10x18 : 4
Rondelle M10 : 4
Vis M12x85 : 1
Rondelle M12 : 2
Écrou M12 : 1
Vis M6x18 : 3
Écrou M6 : 3
