WHD UPM 140 Technical Data

Technische Information / Technical Data

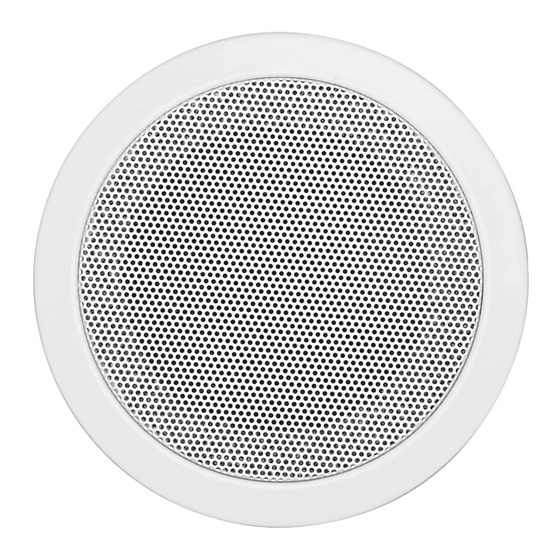

Deckenlautsprecher / Ceiling speaker
Vielen Dank für den Kauf eines WHD-Produkts. Nehmen Sie sich bitte einen Moment Zeit für diese kurze
technische Information. Beachten Sie bitte ganz besonders die mit „!" gekennzeichneten Hinweise!
Falls Sie bei der Montage Verbesserungsvorschläge entdecken, nehmen wir diese dankbar entgegen und
überprüfen gerne, ob wir sie ín unsere Produkte einbringen können.
Technische Daten :
Nenn- / Musikbelastbarkeit :
Impedanz (ohne Übertrager) :
Schalldruckpegel bei 1 W/1 m :
Übertragungsbereich (-3dB) :
Abstrahlwinkel (-6dB) :
bei 1/4/8 kHz
Material :
Montage :
1. Deckenausschnitt aussägen.
Optimal:  116 mm
Min-Max :  115-124 mm
2. Druckklemme wie folgt anschließen:
Version
Farbe
Braun
Gelb
Grün
Blau
Rot
Weiß/Rot
3. Erdleiter an Erdungsschraube kontaktieren.
4. Zuleitung mittels Kabelbinder an „Zugentlastungshalterung" befestigen.
5. Drehklappen so drehen, daß der lange Schenkel nach oben zeigt (siehe Zeichnung).
6. Anschließend Lautsprecher mittig in den Ausschnitt drücken.
!
Es müssen beide Drehklappen auslösen. Überprüfen Sie unbedingt,
ob der Lautsprecher bündig an der Decke anliegt.
6/8 Watt
8 Ohm
87 dB
bei 6 W : 95 dB
170-22.000 Hz
180°/130°/80°
Lautsprecherring aus Metall, chromatiert und lackiert. Lochblech-
abdeckung verzinkt und lackiert. Membrane feuchtigkeitsimprägniert.
UPM 140-8 UPM 140-T6
8 Ohm
0
6 W 4.
3 W
1,5 W
0
3.
UPM 140
Technische Änderungen vorbehalten 08/11
5.
