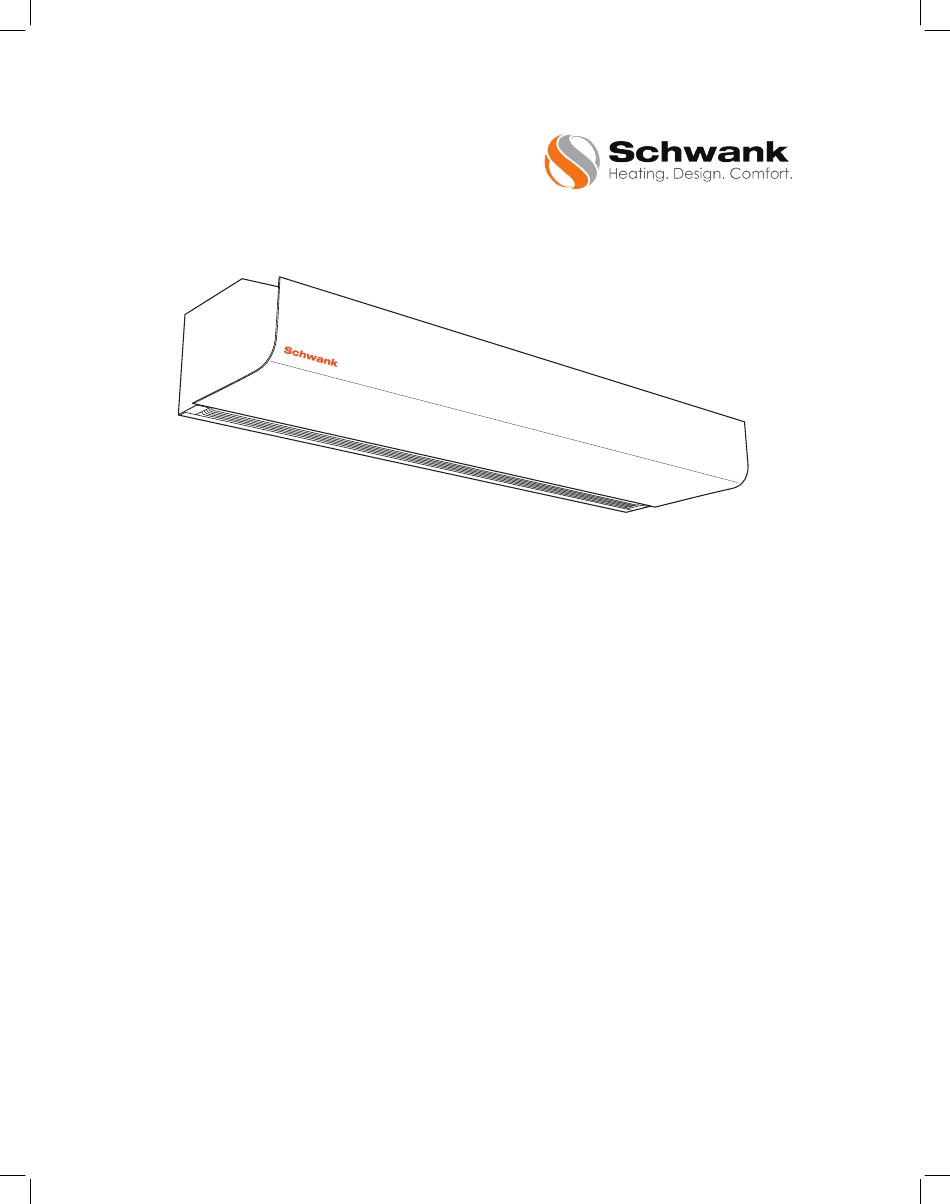

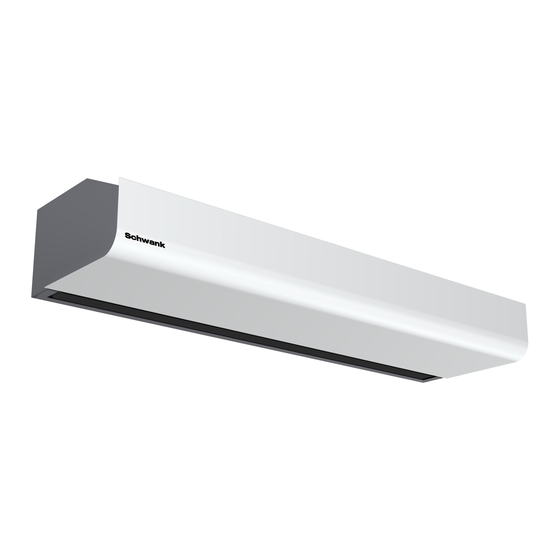

- Page 1 Schwank Select12 Series Air Curtain schwankgroup.com/schwankair...
-
Page 2: Technical Specification
Technical Specification Ambient, no heat - (IP21) Model Output Airflow* Sound power* Sound Pressure Motor Voltage Amperage Weight (lb) (MBH) (CFM) (dB(A)) (dB(A)) power (W) motor (V) motor (A) AC-TA36-23 1150 208V~ 0.86 AC-TA60-23 1600 208V~ 0.94 AC-TA72-23 2250 208V~ 0.72 Electrical heat - (IP20) Model... - Page 3 Outlet air temperature: +95 °F 1. Recommended outlet air temperature for good comfort and optimized output. 2. Nominal output at given supply and return water temperature. Air Curtain Select12 Series Electric Heated Nominal Length of unit in inch Voltage Code 600V...
- Page 4 The introduction pages consist mainly of pictures. For translation of the English texts used, see the respective language pages. Les pages de présentation contiennent principalement des images. Pour la traduction des textes en anglais, consultez la page correspondante à la langue souhaitée.
- Page 5 Dimensions Valve (3/4"), F / D / B outside thread E / C / A Valve (3/4 ") Valve (3/4 ") Valve (3/4 ") L = 6.6 ft Valve (3/4 ") Valve (3/4 ") Valve (3/4 ") (inch) Model (inch) Model (inch) Model...
-
Page 6: Open The Unit
Gland ø17,5 Gland ø17,5 Knock-out ø32,5 ø25,5 Knock-out ø20,5 Gland Knock-out ø17,5 Fig. 2 (inch) 0.69 0.81 1.00 1.28 Open the unit schwankgroup.com/schwankair... -
Page 7: Minimum Distance
Fig. 3: Open the unit. Minimum distance Fig. 4 1.18 in 2.36 in Fig. 5 schwankgroup.com/schwankair... - Page 8 Mounting with wall brackets G (x3) Ø8 (3x) Ø7 (inch) Ø16 10.24 1.46 8.39 2.95 1.38 0.79 0.31 0.28 0.63 36" Models 2 pcs 60" Models 2 pcs 72" Models 3 pcs Fig. 6: Mounting with wall brackets schwankgroup.com/schwankair...
- Page 9 Accessories JC-0754-15/20 - Threaded Rods for Ceiling Mount (3.4ft) JC-0702-15/20 - Pendulum Ceiling Bars JC-0704-15/20 - Pendulum Ceiling Brackets JC-0754-15/20 JC-0702-15/20 JC-0704-15/20 JC-0752-XX - 3/4 Plumbing Kit for Water Heated Models Kit includes: • Valve kit: TAC, pressure independent regulation and adjustment valve + shut off valve •...
- Page 10 Wiring Diagram - Schwank Select12 Series Air Curtain Ambient & Water Heated 208V1~ 5A x 3 Only 72” version S E NS OR 0 - 10V DOOR PE N 6 5 4 AF T E R WAT E R Only water...
- Page 11 Wiring Diagram - Schwank Select12 Series Air Curtain Electric Heated 208V 0 -10V N H1H2 N F 1 F 2 F 3 Yellow Blue R ed White schwankgroup.com/schwankair...
- Page 12 Wiring Diagram - Schwank Select12 Series Air Curtain Electric Heated 480V/600V 0 - 10V N H1H2 N F 1 F 2 F 3 Y ello w B lue R ed White schwankgroup.com/schwankair...
-
Page 13: Replacement Parts List
Replacement Parts List Schwank Select12 Series Air Curtain - Ambient schwankgroup.com/schwankair... - Page 14 Select12 Series Air Curtain Front Cover 60” (Surface) JC-0501-15 AC-TA60-23 Select12 Series Air Curtain Front Cover 72” (Surface) JC-0501-20 AC-TA72-23 Select12 Series Air Curtain Impellor-R 36” & 72” (Surface & Recessed) JC-0502-10 AC-TA36-23 Select12 Series Air Curtain Impellor-R 60” (Surface & Recessed) JC-0502-15 AC-TA60-23 Select12 Series Air Curtain Impellor-L 60”...
- Page 15 Replacement Parts List Schwank Select12 Series Air Curtain - Electric schwankgroup.com/schwankair...
- Page 16 AC-TE60-48 AC-TE60-60 Select12 Series Air Curtain Front Cover 72” (Surface) JC-0501-20 AC-TE72-20 AC-TE72-48 AC-TE72-60 Select12 Series Air Curtain Impellor-R 36” & 72” (Surface & Recessed) JC-0502-10 AC-TE36-20 AC-TE36-48 AC-TE36-60 Select12 Series Air Curtain Impellor-R 60” (Surface & Recessed) JC-0502-15 AC-TE60-20...
- Page 17 AC-TE60-20 AC-TE60-48 AC-TE60-60 AC-TE72-20 AC-TE72-48 AC-TE72-60 Select12 Series Air Curtain Heating Rod - 347V 36” Back JC-0522-XX AC-TE36-48 Select12 Series Air Curtain Heating Rod - 347V 36” Back JC-0522-XX AC-TE36-60 Select12 Series Air Curtain Heating Rod - 347V 36” Front...
- Page 18 Replacement Parts List Schwank Select12 Series Air Curtain - Hot Water schwankgroup.com/schwankair...
- Page 19 Select12 Series Air Curtain Front Cover 60” (Surface) JC-0501-15 AC-TW60-23 Select12 Series Air Curtain Front Cover 72” (Surface) JC-0501-20 AC-TW72-23 Select12 Series Air Curtain Impellor-R 36” & 72” (Surface & Recessed) JC-0502-10 AC-TW36-23 Select12 Series Air Curtain Impellor-R 60” (Surface & Recessed) JC-0502-15 AC-TW60-23 Select12 Series Air Curtain Impellor-L 60”...
- Page 20 • Read the safety instructions before performing installation and/or maintenance activities on the unit. • Installation and/or maintenance activities on the unit may only be performed by qualified technical staff. • The unit shall not be installed and used outdoors or in environments that are aggressive, or potentially explosive.
-
Page 21: General Instructions
Installation and operating instructions General Instructions Mounting with wall brackets (fig. 6) Read these instructions carefully prior to 1. Mount the brackets on the wall, see fig.6A and installation and use. Keep this manual for future dimension drawing fig.1. If the wall is uneven the reference. -
Page 22: Control Options
The largest cable diameter for the terminal block NOTE: Care must be taken when connecting the is AWG6. The cable glands used must meet the pipes. Use a pipe wrench or a similar tool to grip protection class requirements. In the distribution the air curtain connections to prevent straining of board it is to be indicated that ”the air curtains can the pipes and subsequent water leakage during... -
Page 23: Maintenance
Maintenance Temperature control Unit with water heating See control pages. The appliance filter should be cleaned regularly to ensure the air curtain effect and heat emission Replacing motor or impeller from the device. How often depends on local 1. Remove the front. circumstances. - Page 24 Safety For units with electrical heating, also check the following: • For all installations of electrically heated • Power supply to electric heater coil; check products a residual current circuit breaker 300 fuses and circuit-breaker (if any). mA for fire protection should be used. •...
- Page 25 Control The air curtain has an integrated control system and can be remotely controlled. 208V~ Black Actuator (remove the quick connector) Brown Blue Door Switch External on/off Eg time switch. External potential free closure = off Factory setting dip-switches - Unit without heating or Factory setting dip-switches - Unit with water heating with electrical heating Dip Switch 3 is used for Door Contact Switch...
-
Page 26: Functional Test
Fan speed 1/2/3 ~68 °F Heat step Electric: Half/full power Water: On/off (1 LED) On/off Control panel - Unit with electrical heating or water heating Fan speed 1/2/3 On/off Control panel - Unit without heating Remote control - on/off, fan speed and heating steps Functional test Temperature control Functional test is started using the remote control. -
Page 27: Montage
Consignes de montage et mode d'emploi Généralités Montage Lisez attentivement les présentes consignes avant Le rideau d'air est monté horizontalement, avec d'installer et d'utiliser l'appareil. Conservez ce la grille de sortie vers le bas aussi près que possible manuel afin de pouvoir le consulter de la porte. - Page 28 Raccordement de la batterie à eau Appareil avec chauffage électrique chaude (TW). Le raccordement électrique s'effectue sur la L'installation doit être effectuée par un installateur partie supérieure de l'appareil. Voir Fig.2. 208V3~/ agréé. 480V3~/ 600V3~ commande et puissance (*1 *2) La batterie à...
-
Page 29: Entretien
Filtre (TW) Tous les appareils La batterie à eau chaude est protégée contre la Les moteurs du ventilateur et les autres poussière et l'obstruction par un filtre à air interne organes de l'appareil ne nécessitant aucune qui recouvre la surface du serpentin. Dans des maintenance, seul un nettoyage régulier est environnements dans lesquels le filtre a besoin nécessaire. -
Page 30: Dépannage
Si le chauffage ne fonctionne pas, contrôler les Remplacer le moteur ou la turbine points suivants : 1. Retirez la face avant. • Les fonctions, la sonde intérieure et les 2. Ôter le panneau latéral. paramètres du système de régulation intégré. 3. - Page 31 Gestion du produit en fin de vie Sécurité Ce produit peut contenir des substances qui sont • Un disjoncteur à courant résiduel de 300 mA nécessaires à son fonctionnement, mais peuvent doit être utilisé contre les risques d'incendie constituer un danger pour l'environnement. Il dans les installations de produits avec ne doit donc pas être jeté...
- Page 32 Regulation Le rideau d'air dispose d'un système de régulation intégré et peut être commandé à distance. 208V~ Noir Electrovanne (ôter le raccord Marron rapide) Bleu Interrupteur de porte Interrupteur marche/arrêt externe Par exemple : temporisateur Fermeture externe sans potentiel = arrêt ARRÊT MARCHE Réglage d’usine des commutateurs DIP - Appareil...
- Page 33 Étage de ventilation ~68 °F 1/2/3 Étages de chauffage Electrique : pleine puissance/mi- puissance Eau : Marche/arrêt (1 DEL) Marche/Arrêt Panneau de commande - Appareil avec chauffage électrique ou à eau chaude Étage de ventilation 1/2/3 Marche/Arrêt Panneau de commande - Appareil sans chauffage Télécommande - marche/arrêt, étages de ventilation et étages de chauffage.
-
Page 34: Caractéristiques Techniques
Traduction des pages de présentation • Gland Presse-étoupe • open the unit Ouvrir l'appareil • Minimum distance Distances minimales • Mounting with wall brackets Installation avec des consoles pour montage mural • Pièces • Accessories Accessoires Caractéristiques techniques • Output steps Etages de puissance •... - Page 35 Tableaux de dimensionnement • Supply water temperature Température de l'eau d'alimentation • Room temperature Température ambiante • Outlet air temperature*1 Température de l'air de sortie • Water temperature Température de l'eau • Fan position Position ventilateur • Airflow Débit d'air •...
- Page 36 LIMITED WARRANTY CERTIFICATE Warranty Schwank Air Curtain Select12 Series Air Curtains The Manufacturer warrants that this product is free from defects in material or workmanship under normal use and service subject to the terms of this document. Five Year Limited Warranty Subject to the conditions and limitations stated herein, during the term of this limited warranty, we will supply any component part [at our option a new or repaired component part] of the air curtain as defined below, which the Manufacturer’s exami-...
- Page 37 Schwank Air Curtains 1-877-686-3779 (toll-free) 1-706-554-6191 csr@schwankgroup.com schwankgroup.com/schwankair Canada 2 Schwank Way, 5285 Bradco Blvd., Waynesboro, GA Mississauga, ON 30830 L4W 2A6 schwankgroup.com/schwankair...
