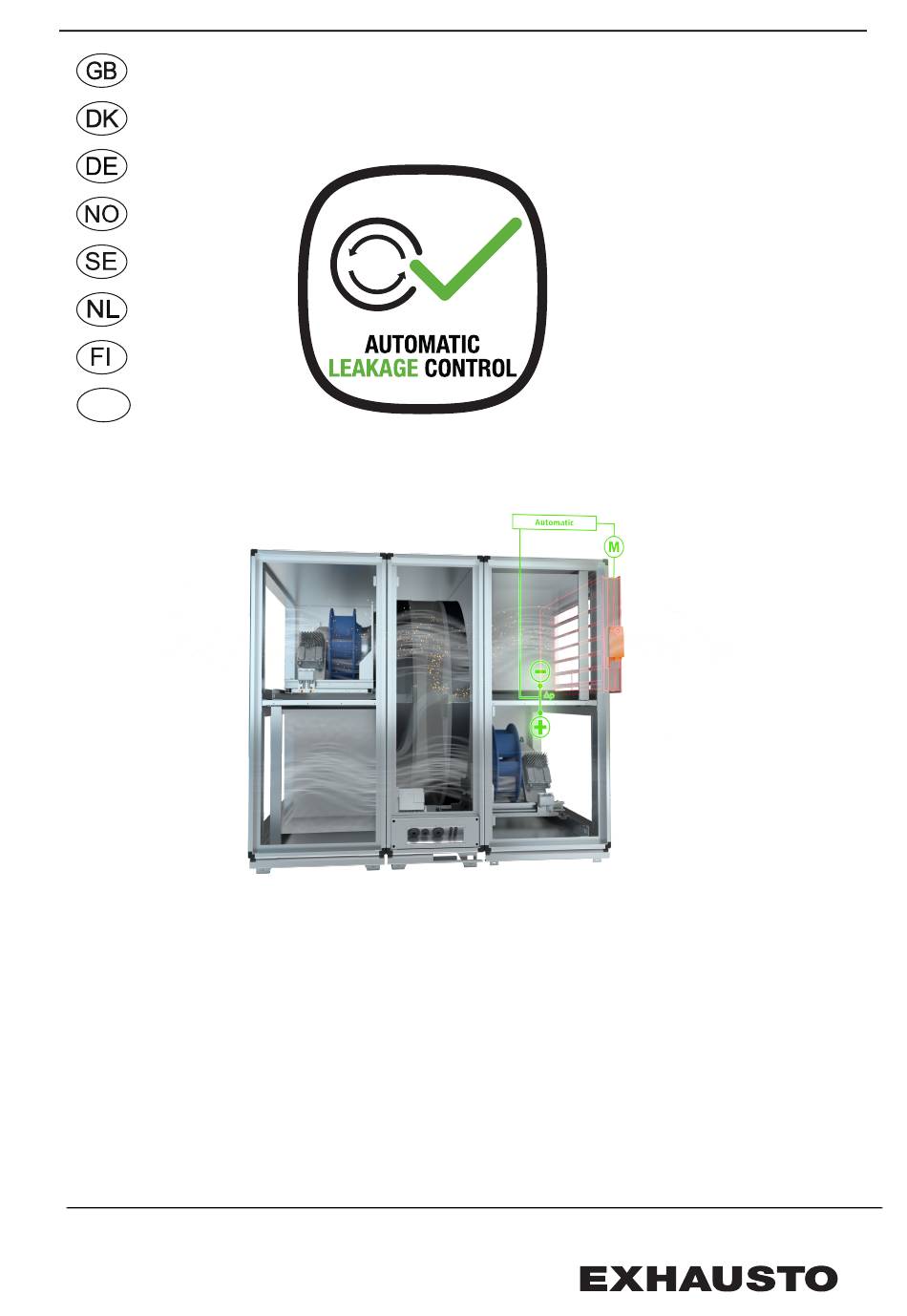

- Page 1 3006324-2021-12-14.fm VEX200 Automatic leakage control EXact2 EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
-
Page 2: Table Of Contents
3006324-2021-12-14.fm 1. UK - Product information 1.1 In general ......................4 1.2 Application ......................4 1.3 Conditions ......................4 1.4 Proviso:......................... 4 1.5 Operating Mode....................4 1.6 Operating conditions................... 5 2. Connection 2.1 Cable connection ....................6 2.2 VEX240-250-260-270-280 Fan placement with ALC .......... 7 2.2.1 Fan placement VP1R ................... - Page 3 3006324-2021-12-14.fm 1. SV - Produktinformation 1.1 Allmänt........................ 24 1.2 Användning ......................24 1.3 Förutsättningar ....................24 1.4 Reservationer ..................... 24 1.5 Driftsfunktion ..................... 24 1.6 Driftvillkor ......................25 2. Anslutning 2.1 Kabelanslutning ....................26 2.2 VEX240-250-260-270-280 Fläktplacering med ALC......... 26 2.2.1 Fläktplacering VP1R ...................
-
Page 4: Product Information
UK - Product information 3006324-2021-12-14.fm UK - Product information 1.1 In general This additional guide describes the installation of Automatic Leakage Control (ALC), be- tween the EXact2 main board and the Belimo modbus actuator (LS ALC damper motor on extract air), and general operating conditions and reservations. 1.2 Application ALC is a function that prevents leakage in units (AHU) with rotary heat exchangers. -
Page 5: Operating Conditions
UK - Product information 3006324-2021-12-14.fm 1.6 Operating conditions • Maximum duct pressure drop on outdoor air: 100 Pa at maximum ERP airflow. • Minimum duct pressure drop on extract air: 150 Pa at maximum ERP airflow. • Maximum permitted imbalance in airflow between supply air and extract air: 50%. -
Page 6: Connection
Connection 3006324-2021-12-14.fm Connection 2.1 Cable connection Connect the Belimo Modbus actuator (LS ALC damper motor) to the EXact2 main board. The Modbus damper motor on the ALC damper must be mounted on the extract air spigot (see drawings in section 2.2). The cable* from the damper motor must be mounted in accordance with the cable plan. -
Page 7: Vex240-250-260-270-280 Fan Placement With Alc
Connection 3006324-2021-12-14.fm 2.2 VEX240-250-260-270-280 Fan placement with ALC 2.2.1 Fan placement VP1R MPT3 TE12 TE11 LS ALC 1,2,A 1,1,A Exhaust air Extract air Pressure gauge (-P11) MPT1 MPT2 2,1,A 2,2,A Outdoor air Supply air TE21 TE22 Pressure gauge (-P22) RHX2M 2.2.2 Fan placement VP1L TE22 MPT3... -
Page 8: Fan Placement Vp2R
Connection 3006324-2021-12-14.fm 2.2.3 Fan placement VP2R MPT3 TE22 TE21 2,1,A 2,2,A Outdoor air Supply air MPT1 Pressure gauge (-P11) MPT2 1,2,A 1,1,A Exhaust air Extract air LS ALC TE12 TE11 RHX2M Pressure gauge (-P22) 2.2.4 Fan placement VP2L MPT3 MC1 TE11 TE12 LS ALC... -
Page 9: Produkt Information
DK - Produkt information 1.1 Generelt Denne tillægsvejledning beskriver montage af Automatisk Lækagekontrol (ALC), mel- lem EXact2 main board og Belimo Modbus aktuatoren (LS ALC spjældmotoren på fraluft) samt generelle driftsforhold og forbehold. 1.2 Anvendelse ALC er en funktion, som forhindrer lækage i aggregater (AHU) med roterende varme- veksler. -
Page 10: Drifts Forudsætninger
DK - Produkt information 3006324-2021-12-14.fm 1.6 Drifts forudsætninger • Maksimal kanaltryktab (udeluft): 100 Pa ved maksimum ERP luftmængde. • Minimum kanaltryktab (fraluft): 150Pa ved maksimum ERP luftmængde. • Maksimal tilladelig ubalance i luftmængde mellem tilluft og fraluft: 50 %. Minimum tryktab: 150 Pa Maximum... -
Page 11: Tilslutning
Tilslutning 3006324-2021-12-14.fm Tilslutning 2.1 Kabel tilslutning Tilslut Belimo Modbus aktuatoren (LS ALC spjældmotoren) til EXact2 main board. Mod- bus spjældmotoren der sidder på ALC spjældet, skal monteres på fraluftstudsen (se tegningerne i afsnit 2.2). Kablet* fra spjældmotoren skal monteres i henhold til kabelplanen, se afsnittet ‘Kabelplan’... -
Page 12: Vex240-250-260-270-280 Ventilator Placering Med Alc
Tilslutning 3006324-2021-12-14.fm 2.2 VEX240-250-260-270-280 Ventilator placering med ALC 2.2.1 Ventilator placering VP1R TE12 MPT3 TE11 LS ALC 1,2,A 1,1,A Afkast Fraluft Trykmåler (-P11) MPT1 MPT2 2,1,A 2,2,A Udeluft Tilluft TE21 TE22 Trykmåler (-P22) RHX2M 2.2.2 Ventilator placering VP1L TE22 MPT3 TE21 2,1,A 2,2,A... -
Page 13: Ventilator Placering Vp2R
Tilslutning 3006324-2021-12-14.fm 2.2.3 Ventilator placering VP2R MPT3 TE22 TE21 2,1,A 2,2,A Udeluft Tilluft MPT1 Trykmåler (-P11) MPT2 1,2,A 1,1,A Afkast Fraluft LS ALC TE12 TE11 RHX2M Trykmåler (-P22) 2.2.4 Ventilator placering VP2L TE11 MPT3 MC1 TE12 LS ALC 1,1,A 1,2,A Fraluft Afkast Trykmåler... -
Page 14: Produktinformation
DE - Produktinformation 3006324-2021-12-14.fm DE - Produktinformation 1.1 Allgemeine Informationen Diese Ergänzungsanleitung beschreibt die Montage der automatischen Leckagesteuer- ung (ALC), zwischen dem EXact2 Mainboard und dem Belimo Modbus-Stellantrieb (LS ALC-Klappenmotor für Abluft) sowie die allgemeinen Betriebsbedingungen und Vorbe- halte. 1.2 Anwendung ALC ist eine Funktion, die eine Luftleckage bei Geräten (AHU) mit Rotationswärmetaus- chern verhindert. -
Page 15: Betriebsvoraussetzungen
DE - Produktinformation 3006324-2021-12-14.fm 1.6 Betriebsvoraussetzungen • Kanaldruckverlust an Außenluft maximal: 100 Pa bei maximaler ERP-Luft- menge. • Kanaldruckverlust an Abluft minimal: 150 Pa bei maximaler ERP-Luftmenge. • Maximal zulässiger Unterschied der Luftmenge zwischen Zu- und Abluft: 50 %. Mindest- druckverlust: 150 Pa Druckverlust... -
Page 16: Anschluss
Anschluss 3006324-2021-12-14.fm Anschluss 2.1 Kabelanschluss Schließen Sie den Belimo-Modbus-Stellantrieb (LS ALC-Klappenmotor) an das EX- act2-Mainboard an. Der auf der ALC-Klappe montierte Modbus-Klappenantrieb muss auf dem Abluftstutzen montiert werden (siehe Zeichnung in Abschnitt 2.2). Das Kabel* des Klappenmotors muss gemäß dem Kabelplan montiert werden, siehe Abschnitt 'Kabelplan' in der Elektroinstallationsanleitung für EXact2 Automatik. -
Page 17: Vex240-250-260-270-280 Platzierung Des Ventilators Mit Alc
Anschluss 3006324-2021-12-14.fm 2.2 VEX240-250-260-270–280 Platzierung des Ventilators mit ALC 2.2.1 Ventilatorplatzierung VP1R TE12 MPT3 TE11 LS ALC 1,2,A 1,1,A Fortluft Abluft Druckmesser (-P11) MPT1 MPT2 2,1,A 2,2,A Außenluft Zuluft TE21 TE22 Druckmesser (-P22) RHX2M 2.2.2 Ventilatorplatzierung VP1L TE22 MPT3 TE21 2,1,A 2,2,A Außenluft... -
Page 18: Ventilatorplatzierung Vp2R
Anschluss 3006324-2021-12-14.fm 2.2.3 Ventilatorplatzierung VP2R MPT3 TE22 TE21 2,1,A 2,2,A Außenluft Zuluft MPT1 Druckmesser (-P11) MPT2 1,2,A 1,1,A Fortluft Abluft LS ALC TE12 TE11 RHX2M Druckmesser (-P22) 2.2.4 Ventilatorplatzierung VP2L TE11 MPT3 MC1 TE12 LS ALC 1,1,A 1,2,A Abluft Fortluft Dryckmesser (-P11) MPT1... -
Page 19: Produktinformasjon
NO - Produktinformasjon 3006324-2021-12-14.fm NO - Produktinformasjon 1.1 Generelt Denne tilleggsveiledningen beskriver montering av Automatisk lekkasjekontroll (ALC), mellom EXact2 hovedkort og Belimo modbus-aktuatoren (LS ALC spjeldmotoren på avtrekk) samt generelle driftsforhold og forbehold. 1.2 Bruksområder ALC er en funksjon som hindrer lekkasje i aggregater (AHU) med roterende varmevek- sler. -
Page 20: Driftsbetingelser
NO - Produktinformasjon 3006324-2021-12-14.fm 1.6 Driftsbetingelser • Maksimalt kanaltrykktap for uteluft: 100 Pa ved maksimal ERP-luftstrøm. • Minimum kanaltrykktap for avtrekksluft: 150 Pa ved maksimal ERP-luftstrøm. • Maksimal tillatt ubalanse i luftmengde mellom tilluft og avtrekk: 50 %. Minimum trykktap: 150 Pa Maksimalt trykktap:... -
Page 21: Tilkobling
Tilkobling 3006324-2021-12-14.fm Tilkobling 2.1 Kabeltilkobling Koble Belimo Modbus-aktuatoren (LS ALC spjeldmotoren) til EXact2 hovedkortet. Mod- bus spjeldmotoren som sitter på ALC-spjeldet, skal monteres på fraluftstussen (se teg- ningene i avsnitt 2.2). Kabelen* fra spjeldmotoren skal monteres i henhold til kabelplanen, se avsnittet "Kabelplan"... -
Page 22: Vex240-250-260-270-280 Vifteplassering Med Alc
Tilkobling 3006324-2021-12-14.fm 2.2 VEX240-250-260-270-280 Vifteplassering med ALC 2.2.1 Vifteplassering VP1R MPT3 TE12 TE11 LS ALC 1,2,A 1,1,A Avkast Avtrekk Trykkmåler (-P11) MPT1 MPT2 2,1,A 2,2,A Uteluft Tilluft TE21 TE22 Trykkmåler (-P22) RHX2M 2.2.2 Vifteplassering VP1L TE22 MPT3 TE21 2,1,A 2,2,A Uteluft Tilluft MPT1... -
Page 23: Vifteplassering Vp2R
Tilkobling 3006324-2021-12-14.fm 2.2.3 Vifteplassering VP2R MPT3 TE22 TE21 2,1,A 2,2,A Uteluft Tilluft MPT1 Trykkmåler (-P11) MPT2 1,2,A 1,1,A Avkast Avtrekk LS ALC TE12 TE11 RHX2M Trykkmåler (-P22) 2.2.4 Vifteplassering VP2L TE11 MPT3 TE12 LS ALC 1,1,A 1,2,A Avtrekk Avkast Trykkmåler (-P11) MPT1 MPT2... -
Page 24: Produktinformation
SV - Produktinformation 3006324-2021-12-14.fm SV - Produktinformation 1.1 Allmänt Denna tilläggsvägledning beskriver montering av Automatisk läckagekontroll (ALC), mellan EXact2 huvudkort och Belimo modbus-ställdonet (LS ALC-spjällmotorn på från- luft) samt allmänna driftsförhållanden och reservationer. 1.2 Användning ALC är en funktion som förhindrar läckage i aggregat (AHU) med roterande värmeväx- lare. -
Page 25: Driftvillkor
SV - Produktinformation 3006324-2021-12-14.fm 1.6 Driftvillkor • Maximal kanaltryckförlust för uteluft: 100 Pa vid maximalt ERP-luftflöde. • Minimal kanaltryckförlust för frånluft: 150 Pa vid maximalt ERP-luftflöde. • Maximal tillåten obalans i luftflödet mellan tilluft och frånluft: 50 %. Minimal tryckförlust: 150 Pa Maximal tryckförlust:... -
Page 26: Anslutning
Anslutning 3006324-2021-12-14.fm Anslutning 2.1 Kabelanslutning Anslut Belimo modbus-ställdonet (LS ALC-spjällmotorn) till EXact2 huvudkort. Modbus- spjällmotorn som sitter på ALC-spjället ska monteras på frånluftsstutsen (se ritningarna i avsnitt 2.2). Kabeln* från spjällmotorn ska monteras i enlighet med kopplingsschemat, se avsnittet ”Kopplingsschema” i elinstallationsguiden för EXact2-automatik). Kabeln monteras på... -
Page 27: Fläktplacering Vp1R
Anslutning 3006324-2021-12-14.fm 2.2 VEX240-250-260-270-280 Fläktplacering med ALC 2.2.1 Fläktplacering VP1R TE12 MPT3 TE11 LS ALC 1,2,A 1,1,A Avluft Frånluft Tryckmätare (-P11) MPT1 MPT2 2,1,A 2,2,A Uteluft Tilluft TE21 TE22 Tryckmätare (-P22) RHX2M 2.2.2 Fläktplacering VP1L TE22 MPT3 TE21 2,1,A 2,2,A Uteluft Tilluft MPT1... -
Page 28: Fläktplacering Vp2R
Anslutning 3006324-2021-12-14.fm 2.2.3 Fläktplacering VP2R MPT3 TE22 TE21 2,1,A 2,2,A Uteluft Tilluft MPT1 Tryckmätare (-P11) MPT2 1,2,A 1,1,A Avluft Frånluft LS ALC TE12 TE11 RHX2M Tryckmätare (-P22) 2.2.4 Fläktplacering VP2L TE11 MPT3 TE12 LS ALC 1,1,A 1,2,A Frånluft Avluft Tryckmätare (-P11) MPT1 MPT2... -
Page 29: Productinformatie
NL - Productinformatie 3006324-2021-12-14.fm NL - Productinformatie 1.1 Algemene info Deze bijlage beschrijft de installatie van de automatische lekkagecontrole (ALC), tussen de hoofdprintplaat van EXact2 en de Belimo-modbusactuator (LS ALC-klepmotor op afvoerlucht), alsmede de algemene bedrijfsomstandigheden en voorbehouden. 1.2 Gebruik ALC is een functie die lekkage in units (AHU) met roterende warmtewisselaar voorkomt. -
Page 30: Bedrijfsvoorwaarden
NL - Productinformatie 3006324-2021-12-14.fm 1.6 Bedrijfsvoorwaarden • Maximaal kanaaldrukverlies van buitenlucht: 100 Pa bij maximaal ERP-luchtde- biet. • Minimaal kanaaldrukverlies van afvoerlucht: 150 Pa bij maximaal ERP-luchtde- biet. • Maximaal toegestane onbalans in luchtdebiet tussen toevoerlucht en afvoer- lucht: 50%. Minimaal drukverlies: 150 Pa... -
Page 31: Kabelaansluiting
Aansluiting 3006324-2021-12-14.fm Aansluiting 2.1 Kabelaansluiting Sluit de Belimo Modbus-actuator (LS ALC-klepmotor) aan op de EXact2-hoofdprint- plaat. De modbus-klepmotor, die op de ALC-klep zit, moet op de afvoerluchtaansluiting gemonteerd worden (zie de tekeningen in hoofdstuk 2.2). De kabel* van de klepmotor moet worden gemonteerd volgens het bedradingsschema, zie het hoofdstuk 'Kabelschema' in de Elektrische installatiehandleiding voor het automatisch regelsysteem EXact2). -
Page 32: Vex240-250-260-270-280 Ventilatorplaatsing Met Alc
Aansluiting 3006324-2021-12-14.fm 2.2 VEX240-250-260-270-280 Ventilatorplaatsing met ALC 2.2.1 Ventilatorplaatsing VP1R MPT3 TE12 TE11 LS ALC 1,2,A 1,1,A Afblaaslucht Afvoerlucht Drukmeter (-P11) MPT1 MPT2 2,1,A 2,2,A Buitenlucht Toevoerlucht TE21 TE22 Drukmeter (-P22) RHX2M 2.2.2 Ventilatorplaatsing VP1L TE22 MPT3 TE21 2,1,A 2,2,A Buitenlucht Toevoerlucht MPT1... -
Page 33: Ventilatorplaatsing Vp2R
Aansluiting 3006324-2021-12-14.fm 2.2.3 Ventilatorplaatsing VP2R MPT3 TE22 TE21 2,1,A 2,2,A Buitenlucht Toevoerlucht MPT1 Drukmeter (-P11) MPT2 1,2,A 1,1,A Afblaaslucht Afvoerlucht LS ALC TE12 TE11 RHX2M Drukmeter (-P22) 2.2.4 Ventilatorplaatsing VP2L TE11 MPT3 TE12 LS ALC 1,1,A 1,2,A Afvoerlucht Afblaaslucht Drukmeter (-P11) MPT1 MPT2... -
Page 34: Tuotetietoja
FI - Tuotetietoja 3006324-2021-12-14.fm FI - Tuotetietoja 1.1 Yleistä Tässä liitteessä kuvataan automaattisen vuototarkastuksen (ALC) asentaminen EX- act2-pääkortin ja Belimo modbus -toimilaitteen (LS ALC -poistoilmapeltimoottori) väliin sekä yleiset toimintaolosuhteet ja varaukset. 1.2 Käyttäminen ALC on toiminto, joka estää vuodon koneissa (AHU), joissa on pyörivä lämmönsiirrin. ALC mittaa, tarkistaa ja säätää... -
Page 35: Käyttöedellytykset
FI - Tuotetietoja 3006324-2021-12-14.fm 1.6 Käyttöedellytykset. Ulkoilman kanavapainehäviö enintään: 100 Pa enimmäisilmamäärällä • ERP. • Suurin ulkoinen painehäviö (ulkoilma): 100 Pa enimmäisilmamäärällä ERP. • Pienin sisäinen painehäviö (poistoilma): 150 Pa enimmäisilmamäärällä ERP. • • Suurin sallittu tuloilman ja poistoilman välisen ilmamäärän epätasapaino: 50 %. Vähimmäis- painehäviö: 150 Pa... -
Page 36: Liitäntä
Liitäntä 3006324-2021-12-14.fm Liitäntä 2.1 Kaapeliliitäntä Kytke Belimo Modbus -toimilaite (LS ALC -peltimoottori) EXact2-päälevyyn. ALC-pel- lissä sijaitseva Modbus-peltimoottori asennetaan poistoilmayhteeseen (katso piirrokset kohdassa 2.2). Pellin moottorista tuleva kaapeli* on asennettava kaapelikaavion mukaisesti, ks. EXact2-automatiikan sähköasennuksen oppaan jakso "Johtokaavio". Kaapeli asennetaan EXT:n EXact2-päälevyyn. BUS - katso kuva ja kaavio alta: Peltimoottor Peltimoottorin Peltimoottorin... -
Page 37: Vex240-250-260-270-280 Puhaltimen Sijainti Ja Alc
Liitäntä 3006324-2021-12-14.fm 2.2 VEX240-250-260-270-280 Puhaltimen sijainti ja ALC 2.2.1 Puhaltimen sijainti HP1R TE12 MPT3 TE11 LS ALC 1,2,A 1,1,A Jäteilma Poistoilma Painemittari (-P11) MPT1 MPT2 2,1,A 2,2,A Ulkoilma Tukoilma TE21 TE22 Painemittari (-P22) RHX2M 2.2.2 Puhaltimen sijainti VP1L TE21 2,1,A 2,2,A Ulkoilma Tuloilma... -
Page 38: Puhaltimen Sijainti Vp2R
Liitäntä 3006324-2021-12-14.fm 2.2.3 Puhaltimen sijainti VP2R MPT3 TE22 ,1,A 2,2,A ilma Tuloilma MPT1 Painemittari (-P11) ,2,A 1,1,A ilma Poistoilma LS ALC TE11 RHX2M Painemittari (-P22) 2.2.4 Puhaltimen sijainti VP2L MPT3 MC1 TE11 TE12 LS ALC 1,1,A 1,2,A Poistoilma Jäteilma Painemittari (-P11) MPT1 MPT2... -
Page 39: Ru- Информация О Продукте
RU- Информация о продукте 3006324-2021-12-14.fm RU- Информация о продукте 1.1 Общая информация Данное дополнительное руководство описывает монтаж устройства автоматического отслеживания утечки (ALC) между материнской платой EXact2 и приводом Belimo Modbus (двигатель привода заслонки LS ALC в вытяжном канале), а также общие условия эксплуатации и оговорки/ограничения в этой связи. -
Page 40: Условия Эксплуатации
RU- Информация о продукте 3006324-2021-12-14.fm 1.6 Условия эксплуатации • Максимальная потеря давления в канале наружного воздуха: 150 Па при макс. расходе (ERP). • Минимальная потеря давления в канале вытяжного воздуха: 150 Па при макс. расходе (ERP). • Макс. допустимый разбаланс расхода воздуха, между притоком и вытяжкой: 50 % 150 Pa 100 Pa... -
Page 41: Подключение
Подключение 3006324-2021-12-14.fm Подключение 2.1 Подключение проводки Подключите привод Belimo Modbus (двигатель заслонки LS ALC) к материнской плате EXact2. Двигатель заслонки ALC, подключенный по Modbus, необходимо устанавливать на стороне вытяжки (см. илл. в разделе 2.2). Кабель* от двигателя заслонки монтируется в соответствии со схемой разводки, см. раздел «Схема... -
Page 42: Vex240-250-260-270-280 Расположение Вентилятора Alc
Подключение 3006324-2021-12-14.fm 2.1.1 Расположение вентилятора VP1R TE12 MPT3 TE11 LS ALC 1,2,A 1,1,A (-P11) MPT1 MPT2 2,1,A 2,2,A TE21 TE22 (-P22) RHX2M 2.1.2 Расположение вентилятора VP1L TE22 MPT3 TE21 2,1,A 2,2,A MPT1 (-P11) MPT2 1,1,A 1,2,A LS ALC TE12 TE11 (-P22) RHX2M 42/44... -
Page 43: Расположение Вентилятора Vp2R
Подключение 3006324-2021-12-14.fm 2.1.3 Расположение вентилятора VP2R MPT3 TE22 TE21 2,1,A 2,2,A MPT1 Trykmåler (-P11) MPT2 1,2,A 1,1,A LS ALC TE12 TE11 RHX2M Trykmåler (-P22) 2.1.4 Расположение вентилятора VP2L TE11 MPT3 TE12 LS ALC 1,1,A 1,2,A (-P11) MPT1 MPT2 2,1,A 2,2,A TE21 TE22 (-P22)
