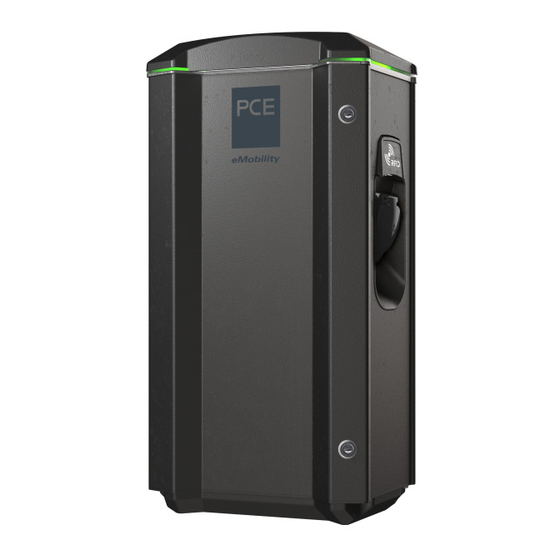

- Page 1 GARO Twinbox GTB Quick start GARO AB Box 203, SE–335 25 Gnosjö Phone: +46 (0) 370 33 28 00 info@garo.se garo.se...
-
Page 2: Table Of Contents
INNHOLD INFORMASJON Advarsler Vis forsiktighet Merknader INSTALLASJON AV STANDALONE GTB WALLBOX BRUKSANVISNING Normal bruk / Lading Grunnleggende LED-indikasjoner Technical specifications... -
Page 3: Informasjon
INFORMASJON INFORMASJON Advarsler GARO GTB-sortimentet er en rekke EVSE-stasjoner for lading av Dielektrisk test for spenningsmotstand er ikke tillatt på GTB AC modus 3. Twinbox Nedenfor er noen eksempler på standardfunksjoner: Dette utstyret skal ikke brukes av noen (inkludert barn) med nedsatt fysisk, sensorisk eller mental kapasitet, eller Doble uttak eller kabler for lading av Mode-3 EV. -
Page 4: Vis Forsiktighet
INFORMASJON Vis forsiktighet For å jevne ut belastningen er det viktig å rotere fasene når du kobler flere av GTB Twinboxes til samme forsyning. Merk at 1-fase lading er vanlig i elektriske kjøretøy, og L1 Ikke bruk private strømgeneratorer som strømkilde for lading. -
Page 5: Installasjon Av Standalone Gtb Wallbox
INSTALLASJON AV STANDALONE GTB WALLBOX INSTALLASJON AV STANDALONE GTB WALLBOX (For installasjon av GLB i klynge, se brukerhåndbok på www. garoemobility.com/support) • Installasjonen må utføres av en profesjonell elektriker. Den installerte nettkabelen trenger å håndtere opptil 63A over lang tid. Beregn den nødvendige kabellengden og velg riktig kabelområde for å... - Page 6 INSTALLASJON AV STANDALONE GTB WALLBOX MERKNAD! Når det er installert på en vegg, må det være 20 mm mellomrom mellom Twinbox og vegg. Plassen er nødvendig for å oppnå riktig avkjøling for Twinbox (bilde 3). Når de er montert på en stolpe, må de 2 stk hullene for veggmontering være lukket med festede skruer (figur 6).
- Page 7 INSTALLASJON AV STANDALONE GTB WALLBOX 4. Sett dip switch CC2 SW1 til den maksimale Ampere (A) som Twinbox kan levere i henhold til klassifiseringsetiketten, i e ON OFF ON OFF GTB11kW = 16 + 16A = 32A. SW1-stilling: se figur 7. 3=OFF 3=OFF 5.
- Page 8 INSTALLASJON AV STANDALONE GTB WALLBOX 6. Installer den elektriske strømforsyningskabelen i henhold til lokale forskrifter, se bilde 8. 7. Fyll ut serienummeret i garantiskjemaet. Se QR-kodetikett øverst til høyre på hovedtavlen, se bilde 7. 8. Monter frontdekselet på kabinettet + lukk inngangsdøren, se bilde 9.
- Page 9 Dip Switch Information SW1 CC2 ON OFF Datalink Endtermination ON, OFF ON = Master Mode, OFF = Slave mode Remote enable input function. ON (default) = Open circuit, OFF = Closed circuit Fuse value in mains cabinet, see below table for settings ON OFF ON OFF ON OFF...
-
Page 10: Bruksanvisning
BRUKSANVISNING BRUKSANVISNING Normal bruk / Lading Grunnleggende LED-indikasjoner Koble ladekabelen til EV. Ladingen starter umiddelbart hvis EV er Grønt lys: klart til lading klar for lading. Se EV-ladehåndboken. Følg bilens instruksjoner når du er ferdig med ladingen. Blinkende grønt lys: GTB Twinbox venter på Etter lading: Slipp ladekabelen fra EV og plasser ladekabelen på... -
Page 11: Technical Specifications
BRUKSANVISNING Technical specifications Product type: All GTB models Standards/directives: IEC 61851-1 and IEC TS 61439-7 Installation: Wall/pole mounted Voltage rating: 230V/400V 50Hz Installation systems: TT-, TN- and IT*-systems Charging Type: Mode 3 Charging method: AC charging Protection class: IP44 Mechanical impact resistance: IK10 Temperature range: -25C –... - Page 12 WARRANTY CONDITIONS EU COUNTRIES (EXCEPT SWEDEN) The product benefits from manufacturer´s warranty. The applicable warranty period must be stated in purchase documents from your supplier. The product must be installed by a certified installer / contractor. Proper installation, storage and operation conditions must be obtained.
- Page 13 BRUKSANVISNING Warranty Form / Garantiformulär GTB Model: GTB serial no: ELECTRICAL INSTALLATION DATA ELEKTRISK INSTALLATION INFORMATION Group fuse (A): Gruppsäkring (A): Supply cable dimension: Area matningskabel: OPTION MODULES OPTIONS-MODULER RFID yes/no RFID ja/nej Communication Module yes/no: Kommunimationsmodul ja/nej: SETTINGS INSTÄLLNINGAR Mark existing positions: Markera nuvarande inställningar: Software verion:...
- Page 14 GARO AB Box 203, SE–335 25 Gnosjö Phone: +46 (0) 370 33 28 00 info@garo.se garo.se...
