Summary of Contents for GARO Wallbox GLB

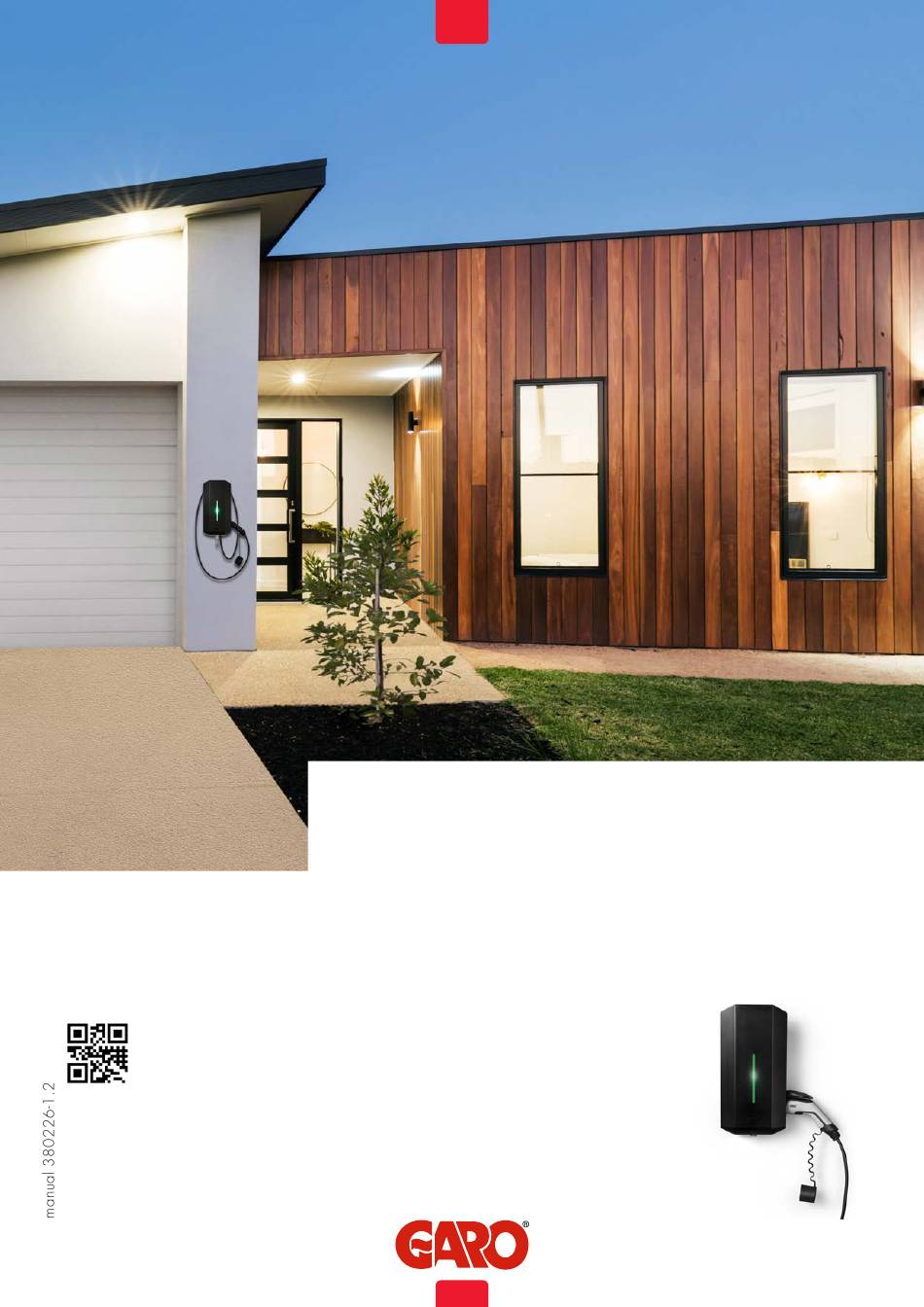

- Page 1 GARO Wallbox GLB Quickstart guide stand-alone GLB Wallbox GARO AB Box 203, SE–335 25 Gnosjö Phone: +46 (0) 370 33 28 00 info@garo.se garo.se...
-
Page 2: Table Of Contents
INNEHÅLL Varningar Försiktighetsuppmaningar Observera Installation av enskild GLB-laddbox Dip Switch Information Normal drift / användning Grundläggande LED indikationer Mjukvara GLB Service/Underhåll Felsökning/Support/FAQ mm Teknisk data Installation sketch Options Warranty form/Garantiblankett Warranty conditions... -
Page 3: Varningar
Isolationstest är ej tillåtet på GLB Laddbox som anses vara korrekta vid tiden för tryckning. Kontinuerliga förbättringar är ett av GARO:s mål, och vi förbehåller oss därför Utrustningen bör inte användas av personer (inkl barn) rätten att när som helst modifiera våra produkter, både hård och med reducerad fysisk, motorisk eller psykisk förmåga, eller... -
Page 4: Försiktighetsuppmaningar
Försiktighetsuppmaningar Observera Använd inte privat kraftgenerator som kraftkälla till All elinstallation ska utföras av behörig elinstallatör och utrustningen. följa lokala installationsbestämmelser. Vid osäkerhet, kontakta er lokala elinstallations-myndighet. Felaktig installation och testning av GLB laddbox-serie kan skada bilbatteriet och/eller själva laddboxen. Säkerställ att laddboxens laddkabel placeras så... -
Page 5: Installation Av Enskild Glb-Laddbox
Installation av enskild GLB-laddbox (för installation av GLB i kluster, se Användarmanual på www.garoemobility.com/support) GLB laddbox utan RCCB eller RCBO inkluderad i Välj lämplig gruppsäkring (1x6A - 3x32A) och kabelarea kapslingen måste installeras med jordfelsbrytare och till den elektriska installationen. Vissa länder kräver att måste skyddas med MAX32A säkring i matande jordfelsbrytare installeras. -
Page 6: Dip Switch Information
Dip Switch Information SW1 CC2 ON OFF Datalink Endtermination ON, OFF ON = Master Mode, OFF = Slave mode Remote enable input function. ON (default) = Open circuit, OFF = Closed circuit Fuse value in mains cabinet, see below table for settings ON OFF ON OFF ON OFF... -
Page 7: Normal Drift / Användning
Normal drift / användning Anslut laddkabeln till bilen. Laddning startar automatiskt om bilen är redo för laddning. Se bilens manual för laddning. Vid avslutning av laddning, följ bilens instruktioner. Efter laddning: Lossa laddkabeln från bilen och häng upp laddkabeln på anvisad plats Grundläggande LED indikationer Fast grönt: redo för laddning Blinkande grönt: Laddare väntar på... -
Page 8: Teknisk Data
Teknisk data Product type All GLB models Standards / Directives IEC 61851-1 and IEC 61439-7 EMC Classification: 2014/30/EU Installation method: Wall Installation environment: Indoor / Outdoor Location type: Non-restricted Access Rated Voltage: 230V / 400V 50Hz Installation systems: TT, TN and IT systems Charging type: Mode 3 Charging method:... -
Page 9: Installation Sketch
Installation sketch (figure 1) (figure 2) (7 x T20) (figure 3) - Page 10 Drill template (see the back of the box) (figure 4) Serial no./SSID password (figure 5) TERMINAL BLOCK 3-phase 1-phase (figure 6)
- Page 11 (7 x T20) Max 1,6Nm label explaining charger status indication language label is placed on the side english information label (figure 7) (figure 8)
-
Page 12: Options
Options (figure 9) 3=OFF 3=OFF 2=OFF 2=OFF 1=ON 1=ON 3=OFF 3=OFF 2=ON 2=ON 1=OFF 1=OFF 3=OFF 3=OFF 2=ON 2=ON 1=ON 1=ON 3=ON 3=ON 2=OFF 2=OFF 1=OFF 1=OFF 3=ON 3=ON 2=OFF 2=OFF 1=ON 1=ON 3=ON 3=ON 2=ON 2=ON 1=OFF 1=OFF 3=ON 3=ON 2=ON 2=ON... -
Page 13: Warranty Form/Garantiblankett
Warranty form/Garantiblankett GLB Model: Electrical installation data / Elektrisk installation information Group fuse (A): Gruppsäkring (A): Supply cable dimension: Area matningskabel: Cable length: Längd matningskabel: Option Modules / Options-moduler RFID yes/no: RFID ja/nej: Communication Module yes/no: Kommunimationsmodul ja/nej: Settings / Inställningar Mark existing positions: Markera nuvarande inställningar: Serial No:... -
Page 14: Warranty Conditions
Warranty conditions EU Countries (except Sweden) The product benefits from manufacturer´s warranty. The applicable warranty period must be stated in purchase documents from your supplier. The product must be installed by a certified installer / contractor. Proper installation, storage and operation conditions must be obtained. - Page 15 GARO AB Box 203, SE–335 25 Gnosjö Phone: +46 (0) 370 33 28 00 info@garo.se garo.se...
