Carel P+E c.pCOe Manual

+0500059IE - rel. 1.4 - 14.02.2022

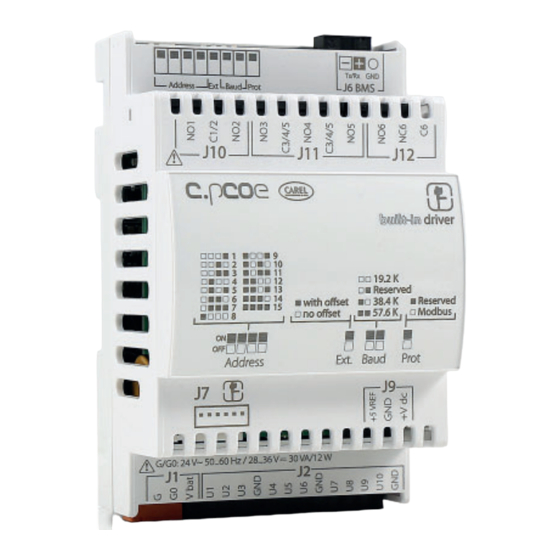

P+E*: c.pCOe
–
Espansione controllo programmabile / Programmable controller expansion
Basic model
Dimensioni / Dimensions
70
Descrizione connettori / Connector's description
Versione Basic
8 7 6
Address Ext Baud Prot
4
1 9
2 10
3 11
19.2 K
4 12
5 13 9.6 K
6 14
with offset 38.4 K
7 15
no offset 57.6 K
8
ON
OFF
Address Ext. Baud Prot
1 2
1 9
2 10
3 11
19.2 K
4 12
5 13 9.6 K
6 14
with offset 38.4 K
7 15
no offset 57.6 K
8
ON
OFF
Address Ext. Baud
LEGENDA
1 Connettore per l'alimentazione [G(+), G0(-), Vbat]
2 Ingressi/uscite universali
+Vdc alimentazione per sonde attive
3
+5V alimentazione per sonde raziometriche
4 Uscite digitali a relè
5 Connettore BMS
6 LED segnalazione comunicazione
7 LED segnalazione confi gurazione
8 Dip-switch di confi gurazione
KEY:
1 Power supply connectors [G(+), G0(-), Vbat]
2 Universal inputs/outputs
+VDC: power supply for active probes
3
+5V power supply for raziometric probes
4 Relay digital outputs
5 BMS connector
6 LED communication
7 Confi guration LED
8 Confi guration Dip-switch
CARATTERISTICHE GENERALI
c.pCOe é un modulo di espansione sviluppato da Carel per le applicazioni di
pCOsistema. Assicura una notevole fl essibilità, consentendo di ottimizzare l'u-
tilizzo di tutti i suoi ingressi e uscite. Gli ingressi/uscite universali (denominati
nello schema di connessione come U) possono essere confi gurati da program-
ma applicativo, a bordo del pCO che la controlla, per collegare sonde attive e
passive, ingressi digitali, uscite analogiche e PWM. Ciò aumenta la possibilità di
confi gurazione degli ingressi/uscite, aumentando la fl essibilità di utilizzo dello
stesso controllo per diverse applicazioni. La versione Enhanced integra un driver
per valvola unipolare. Per ulteriori informazioni sul modello riferirsi al manuale
Enhanced model
utente "c.pCO sistema" (codice +0300057IT).
Caratteristiche degli I/O
Canali Universali
Bit conversione analogico digitale: 14
Tipo di ingresso selezionabile da applicativo: NTC, PT1000, PT500, PT100,
4...20mA, 0...1 V, 0...5 V, 0...10 V, Ingresso digitale da 0 a 2KHz (risoluzione
±1Hz) di tipo ON/OFF o di tipo open collector (Rpullup 2Kohm)
Tipo di uscita selezionabile da applicativo: PWM 0/3,3 V 100 Hz,
PWM 0/3,3 V, 2 mA - 2 KHz, uscita analogica 0...10 V
Massima corrente in uscita 2 mA
Numero di canali universali (U): 10
Precisione lettura ingressi analogici: ± 0,3% del fondo scala
60
Precisione uscite analogiche: ± 2% del fondo scala
Massima lunghezza del cavo di connessione: inferiore a 10 m
Uscite digitali
Gruppo 1 (R1, R2); Gruppo 2 (R3, R4, R5): Potenza commutabile: NO EN 60730-
1: 2(1) A (100.000 cicli); UL60730: 5A resistivi, 250Vac, 30k cicli, 105°C, Defi -
5
nite Purpose, 1FLA, 6LRA, 250Vac, 30k cicli, 105°C, pilot duty C300, 250Vac,
30k cicli, 105°C.
Gruppo 3 (R6): Potenza commutabile: NO EN 60730-1: 1(1) A
(100.000 cicli) Massima tensione commutabile: 250Vac; UL 60730-1: 1A resi-
stivo, 1A FLA, 6A LRA, 250Vac, D300 pilot duty, 30.000 cicli.
Tra il Gruppo 1 e il Gruppo 2 è presente un isolamento di tipo principale.
Potenza commutabile R2, R5 con montaggio SSR: 15 VA 110/230 Vac.
Il Gruppo 3 possiede un isolamento rinforzato rispetto agli altri due gruppi e
può essere applicata una diversa tensione di alimentazione.
Massima lunghezza del cavo di connessione: inferiore a 30m
CAREL
Modbus
Uscita Valvola Unipolare (solo su modello Enhanced)
Numero di valvole: 1; Massima potenza: 8 W
Tipo di pilotaggio: unipolare
Connettore valvola: 6 pin sequenza fi ssa
3
Alimentazione: 13 Vdc ±5%
Corrente massima: 0.35 A per ogni avvolgimento
Minima resistenza avvolgimento: 40 Ω
Massima lunghezza cavo di connessione:
Ambiente residenziale/industriale = 2m senza cavo schermato. 6 m con
utilizzo di cavo schermato connesso a terra da entrambi i lati (E2VCABS3U0,
E2VCABS6U0)
Ambiente domestico = 2m senza cavo schermato.
CAREL
Modbus
Caratteristiche elettriche e meccaniche del controllo
Prot
Alimentazione
Tensione di alimentazione del prodotto alimentato tra G e G0: 24 Vac +10%/-15%
50/60 Hz, 28 to 36 Vdc +10% to -15%;
Tensione di alimentazione del prodotto alimentato tra G0 e Vbat: +18Vdc
unicamente per alimentazione proveniente da modulo ultracap (EVD0000UC0).
Massima potenza assorbita del modello Basic: 15 VA/6W.
Massima potenza assorbita del modello Enhanced: 30 VA/12W (40 VA in caso
di alimentazione combinata con modello Ultracap).
Durata minima del prodotto correttamente funzionante connesso al modulo
ultracap: 60 secondi senza chiusura forzata valvola 40 secondi con chiusura
forzata valvola (solo su modello Enhanced).
Isolamento tra alimentazione principale e controllo di tipo rinforzato garantito
dal trasformatore di alimentazione con isolamento di sicurezza (IEC61558-2-6).
Protez. da cortocircuito: fusibile esterno da 2,5AT (IEC60127-1).
Massima tensione connettori (NO1...C6): 250 Vac;
Sezioni min. dei conduttori uscite digitali: 1,5 mm
Sezioni min. dei conduttori di tutti gli altri connettori: 0,5 mm
GENERAL DESCRIPTION
c.pCOe is an expansion module developed by Carel for pCO sistema applica-
tions. It provides signifi cant fl exibility, allowing optimum use of all its inputs
and outputs. The universal inputs/outputs (marked as U in the connection
diagram) can be confi gured in the application program on the pCO controlling
the expansion, to connect active and passive probes, digital inputs, analogue
and PWM outputs. This allows additional input/output confi gurations, increa-
sing the fl exibility of the corresponding controller in diff erent applications. The
Enhanced version includes a driver for unipolar valve. For further information on
the controller, see user manual "c.pCO sistema" (code +0300057EN).
I/O Specifi cations
Universal channels
Analogue/digital conversion: 14-bit
Type of input selectable from application program: NTC, PT1000, PT500,
PT100, 4 to 20 mA, 0 to 1 V, 0 to 5 V, 0 to 10 V, 0 to 2 kHz (resolution ±1Hz)
on/off or open collector digital input (Rpullup 2 kOhm)
Type of output selec. from application program: PWM 0/3.3 V 100 Hz, PWM
0/3.3 V, 2 mA 2 kHz, 0 to 10 V analogue output
Maximum current output 2 mA
Number of universal channels (U): 10
Precision of analogue input reading: ± 0.3% of full scale
Analogue output precision: ± 2% of full scale
Maximum connection cable length: less than 10 m
Digital outputs
Group 1 (R1, R2); Group 2 (R3, R4, R5): Switchable power: NO EN 60730-1:
2(1) A (100,000 cycles); UL60730: 5 A resistive, 250 Vac, 30k cycles, 105°C,
Defi ned Purpose, 1FLA, 6LRA, 250 Vac, 30k cycles, 105°C, pilot duty C300, 250
Vac, 30k cycles, 105°C.
Group 3 (R6): Switchable power: NO EN 60730-1: 1(1) A (100,000 cycles) Ma-
ximum switchable voltage: 250 Vac; UL 60730-1: 1 A resistive, 1 A FLA, 6 A LRA,
250 Vac, D300 pilot duty, 30,000 cycles.
Between Group 1 and Group 2 there is basic insulation.
Switchable power R2, R5 with SSR assembly: 15 VA 110/230 Vac.
Group 3 has reinforced insulation from the two other groups and consequently
a diff erent power supply can be used.
Maximum connection cable length: less than 30 m
Single-pole valve output (Enhanced model only)
Number of valves: 1; Maximum output: 8 W
Type of control: single-pole
Valve connector: 6-pin, fi xed sequence
Power supply: 13 Vdc ±5%
Maximum current: 0.35 A for each winding
Minimum winding resistance: 40 Ω
Maximum length connection cable:
Residential/industrial environment = 2 m without shielded cable. 6 m using
shielded cable connected to earth at both ends (E2VCABS3U0, E2VCABS6U0)
Residential environment = 2 m without shielded cable.
Controller electrical and physical specifi cations
Power supply
Power supply to the product between G and G0: 24 Vac +10%/-15% 50/60
Hz, 28 to 36 Vdc +10% to -15%;
Power supply to the product between G0 and Vbat: +18Vdc only for power
supply from the Ultracap module (EVD0000UC0).
Basic model maximum power consumption: 15 VA/6W.
Enhanced model maximum power consumption: 30 VA /12W (40 VA in case
of supplying together with Ultracap module).
Minimum product functioning when correctly operating connected to the
Ultracap module: 60 seconds without forced valve closing, 40 seconds with
forced valve closing (only Enhanced model).
Reinforced insulation between main power supply and controller guaranteed by the
safety power transformer (IEC61558-2-6).
Protection against short-circuits: external 2.5 AT fuse (IEC60127-1).
Maximum connector voltage (NO1...C6): 250 Vac;
Minimum size of digital output wires: 1.5 mm
Minimum size of all other connector wires: 0.5 mm
