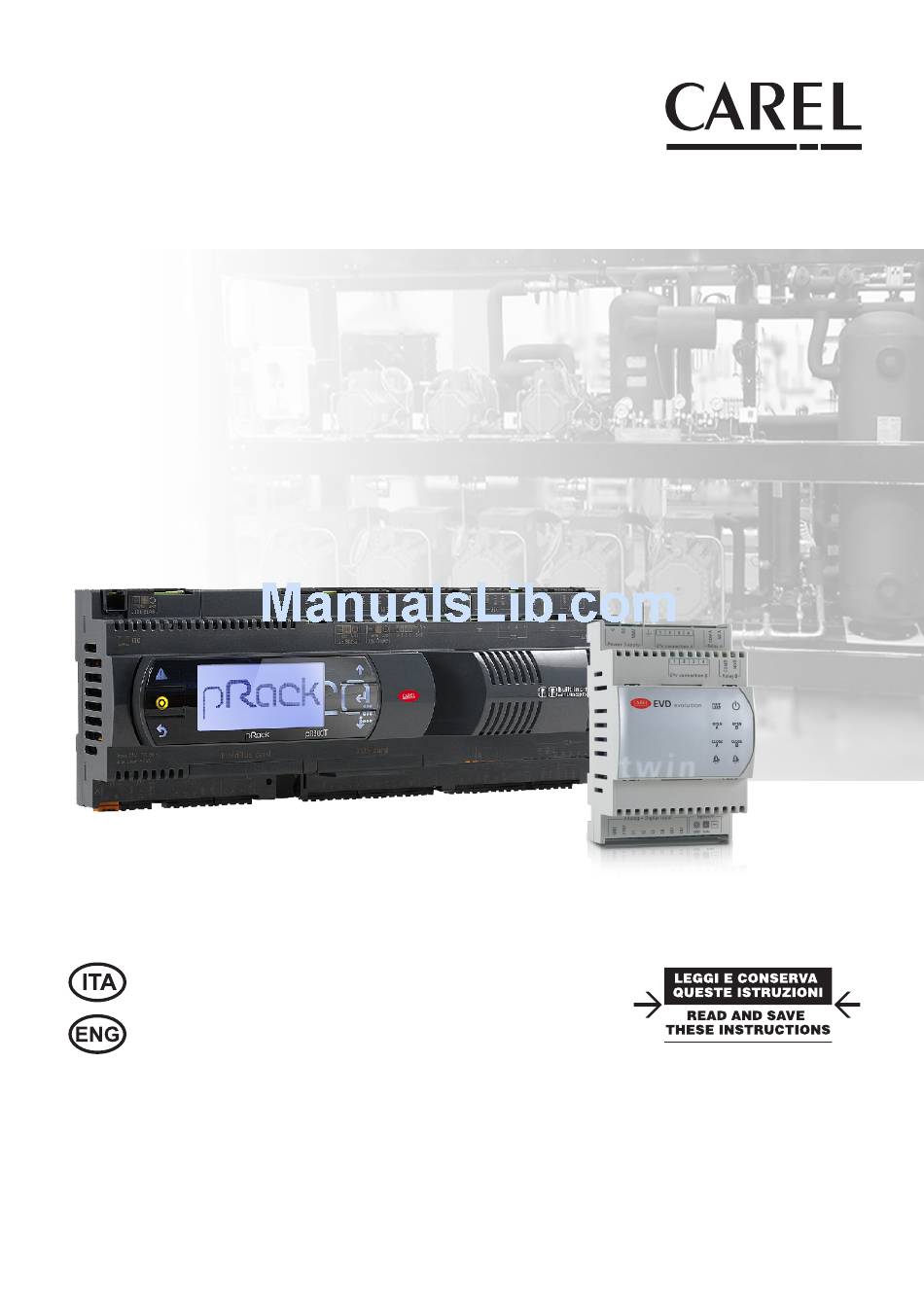

- Page 1 EVD EVO driver management with pRack Operation and configuration Manuale d’uso User manual I n t e g r a t e d C o n t r o l S o l u t i o n s & E n e r g y S a v i n g s...
- Page 3 Gestione del driver EVD EVO con pRack Operation and configuration Indice 1. INTRODUZIONE 2. TABELLA DI COMPATIBILITÀ 3. PROCEDURA DI CONFIGURAZIONE 4. NOTE AGGIUNTIVE +030220735 - 1.0 - 19.05.2016...
- Page 5 INTRODUZIONE Il controllore pRack pR300 e pR300T si avvantaggia dell’utilizzo del driver EVD EVO il pilotaggio delle valvole motorizzate al fine della regolazione e come espansione di ingressi e uscite. Il driver configurato attraverso le maschere del pRack e non è obbligatorio che sia dotato di un display.
- Page 6 PROCEDURA DI CONFIGURAZIONE Per la configurazione di un driver si raccomandano le seguenti operazioni: nel caso di nuova installazione, terminare la configurazione del pRack tramite Wizard, avendo cura di specificare l’utilizzo del driver pR300T Booster system pR300 Cascade system pR300 Pumped system collegare il driver alla porta J26 e assicurarsi che abbia indirizzo corrispondente a quello impostato nel pRack (default 198)
- Page 7 NOTE AGGIUNTIVE In caso di utilizzo di valvole non Carel e di una versione di pRack pR300T precedente alla 3.3.5, verificare il numero di passi configurati. In caso di mancata corrispondenza con quelli richiesti dal modello specifico, eseguire le seguenti operazioni: •...
- Page 8 Note +030220735 - 1.0 - 19.05.2016...
- Page 9 EVD EVO driver management with pRack Operation and configuration Contents 1. INTRODUCTION 2. COMPATIBILITY TABLE 3. CONFIGURATION PROCEDURE 4. ADDITIONAL NOTES +030220735 - 1.0 - 19.05.2016...

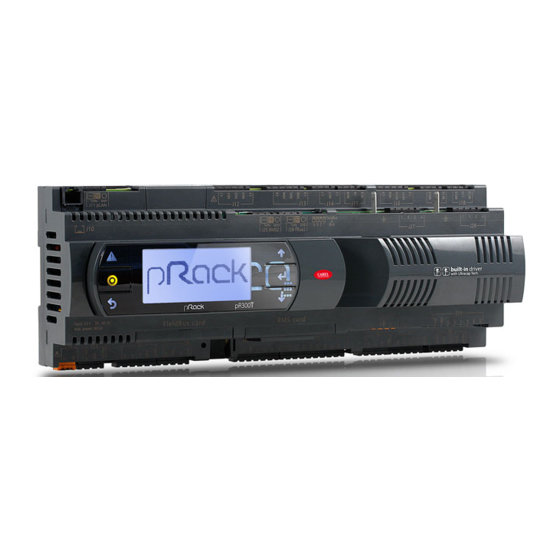

- Page 11 INTRODUCTION The pRack pR300 and pR300T controllers benefit from the use of the EVD EVO driver to both control motorised valves and as an input and output expansion. The driver is configured using the pRack screens and consequently does not need to be fitted with a display.
- Page 12 CONFIGURATION PROCEDURE To configure a driver, proceed as follows: for a new installation, complete the pRack configuration using the Wizard, making sure to specify that the driver is used pR300T Booster system pR300 Cascade system pR300 Pumped system connect the driver to port J26 and make sure that the address corresponds to the value set on pRack (default 198) on screen Id03, download the configuration by selecting “Download EVD settings”...
- Page 13 ADDITIONAL NOTES If using non-Carel valves and a pRack pR300T version prior to 3.3.5, check the number of steps configured. If this does not correspond to the number required by the specific model, proceed as follows: • change the type of valve on screen Eic02, selecting CAREL EXV;...
- Page 14 Notes +030220735 - 1.0 - 19.05.2016...
- Page 16 Agenzia / Agency: CAREL INDUSTRIES HQs Via dell’Industria, 11 - 35020 Brugine - Padova (Italy) Tel. (+39) 049.9716611 - Fax (+39) 049.9716600 e-mail: carel@carel.com - www.carel.com...
