Aufbau Und Funktionen/Zubehör - Taski ergodisc 165 Instructions For Use Manual

11
1 2 3
17 16 15 14 13

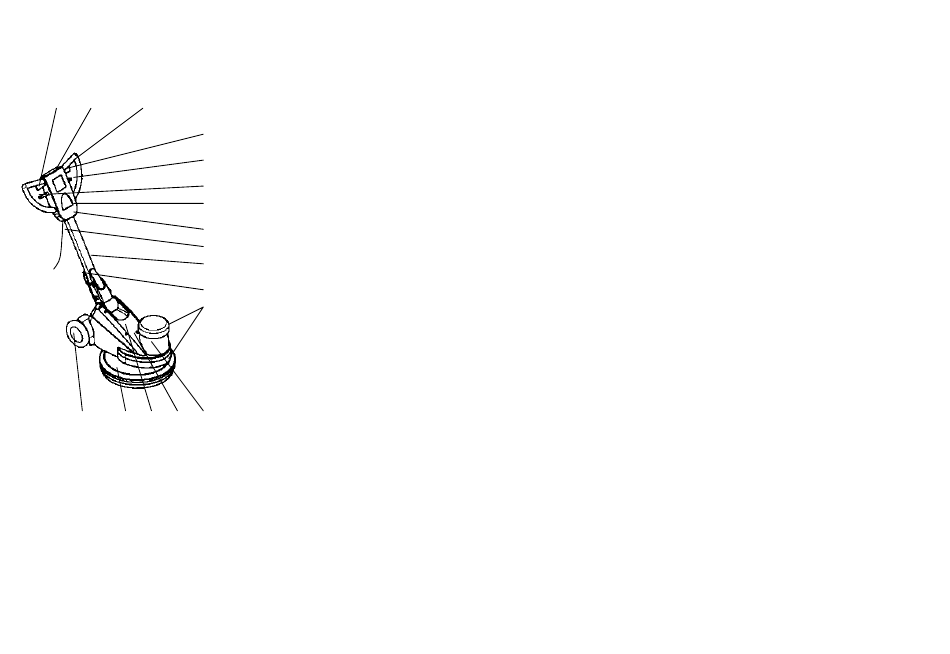

3. Aufbau und Funktionen/Zubehör
1. Sicherheitsschalter
2. Optional eingebauter Drucktaster für
elektrische Sprayeinheit (nicht bei
ergodisc 200/238)
4
3. Griff
5
4. Drucktaster links und rechts für
Motor EIN/AUS
6
7
5. Betätigungshebel für Spraygerät und
Wasserzulauf
8
6. Verstellhebel für Neigung der
9
Führungsstange
10
7. Werkzeug Transportbügel
Achtung: nur für den transport von
11
Arbeitswerkzeugen verwenden! Keine
12
gefüllten Eimer o. ä. anhängen.
8. Steckdose (nicht bei ergodisc
200/238), max. Belastung 700W
9. Netzanschlussleitung mit
Netzkabeleinführung
10. Führungsstange
11. Kabelhaken
12. Schutzring
13. Motorabdeckung
14. Zentraler Wasser- und Sprayeinlauf
15. Elektroabdeckung mit Umschalter
165/330 rpm (nur duo)
16. Halterung für Sprayventil
17. Transporträder
3. Construction et fonctions/
Accessoires
1. Interrupteur de sécurité
2. Bouton-poussoir optionnel pour
l'unité de vaporisation électrique (non
disponible pour ergodisc 200/238)
3. Poignée
4. Boutons-poussoirs gauche/droite
pour lancer et arrêter le moteur
5. Levier de commande du vaporisateur
et de l'amenée d'eau
6. Levier de réglage de l'inclinaison du
timon
7. Arceau de transport des outils
Attention: utilisez-le uniquement pour
transporter les outils de travail! N'y
suspendez pas des seaux pleins ou
similaires.
8. Prise de courant (pas pour ergodisc
200/238), max. capacité 700W
9. Câble d'alimentation avec
introduction du câble
10. Timon
11. Crochet pour le câble
12. Anneau de protection
13. Capot du moteur
14. Orifice centrale de l'amenée d'eau et
du vaporisateur
15. Capot él. avec commutateur 165/330
rpm (seul. duo)
16. Support pour la buse de vaporisation 16. Spray valve retainer
17. Roues de transport
3. Design and Functions/Accessories
1. Safety switch
2. Optional push-button switch for
electric spray device (except
ergodisc 200/238)
3. Handgrip
4. ON/OFF push-button switch left and
right
5. Control lever for spray device and
water supply
6. Lever for adjusting handle tilt
7. Accessory transport facility
Caution: only for transporting
accessories! Do not attach full
buckets or any similar objects.
8. Socket (except ergodisc 200/238)
max. load 700W
9. Mains cord with mains cord inlet
10. Handle
11. Hook for mains cord
12. Protective bumper
13. Motor housing
14. Central water and spray inlet
15. Cover on electrical system with
change-over switch 165/330 rpm
(duo only)
17. Wheels
