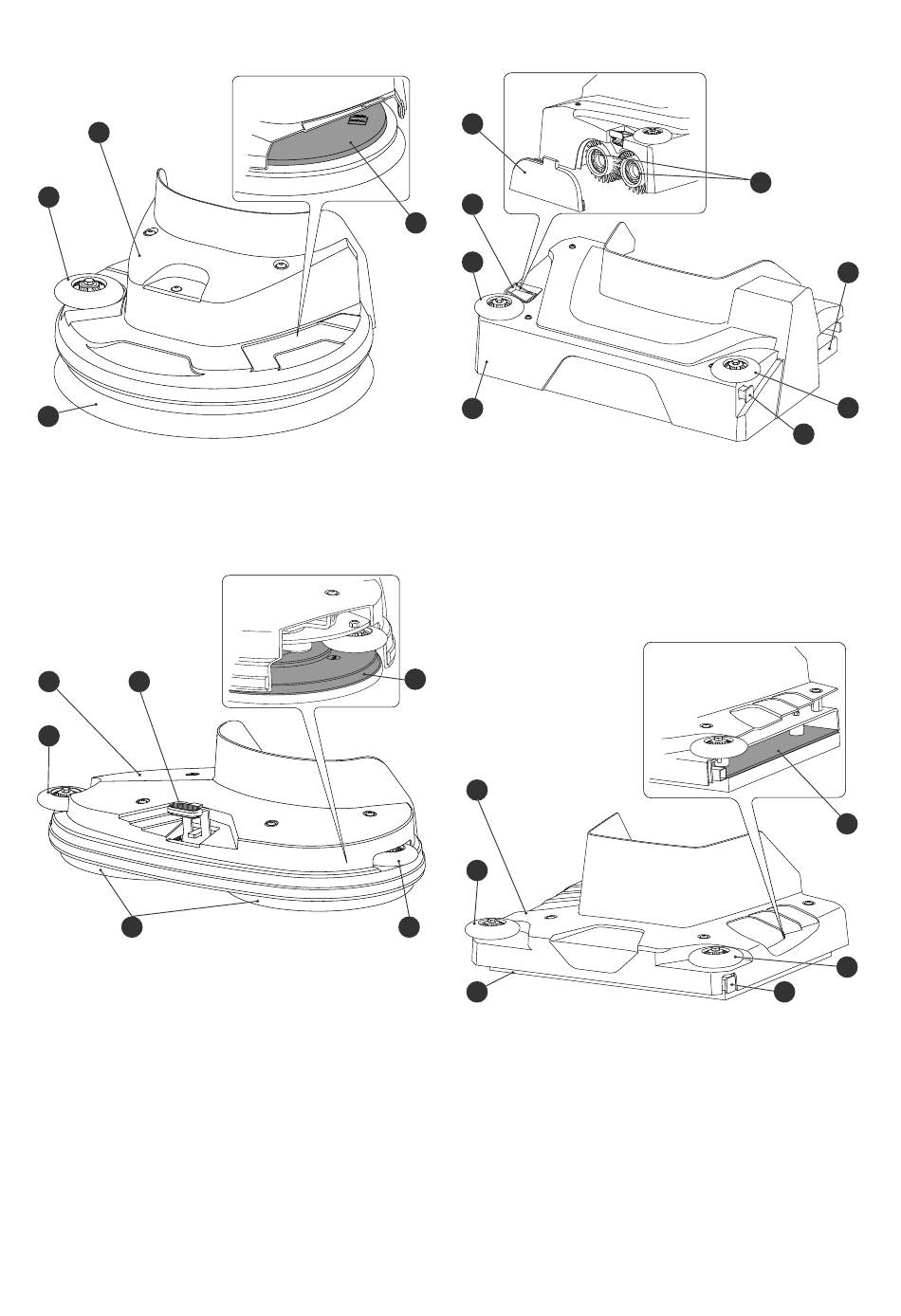

Prikaz sestave krtačne enote
Enota za en kolut
1
2
3
1 Krtačna enota
2 Odbojno kolesce
3 Orodje (krtače, vodilna kolesa itd.)
4 Vpetje za orodje
Enota za dva koluta
2 1
3
4
1 Sprostitev za orodje
2 Krtačna enota
3 Desno odbojno kolesce
4 Orodje (krtače, vodilna kolesa itd.)
5 Levo odbojno kolesce
6 Vpetje za orodje
Enota za cilindrično krtačo
8
1
4
2
3
1 Sprostitev za orodje
2 Desno odbojno kolesce
3 Krtačna enota
4 Kanal za distribucijo
5 Levo odbojno kolesce
6 Posoda za trdne delce
7 Orodje (krtače, vodilna kolesa itd.)
8 Držalo za orodje
Ekscentrična enota
6
1
2
5
3
1 Krtačna enota
2 Desno odbojno kolesce
3 Orodje (vodilno kolo)
4 Kanal za distribucijo
5 Levo odbojno kolesce
6 Vpetje za orodje
7
6
5
4
6
5
4
471
