TDE MACNO OPEN DRIVE Installation Instructions Manual page 44

5
INSTALLAZIONE / INSTALLATION
L1-L2-L3: ingresso linea
U-V-W: uscita motore
L1-L2-L3: line input
U-V-W: motor output
"+" "-": collegamento in
DC Bus
" + " " - " : D C
connection
"+" "F": collegamento resi-
stenza frenatura
"+" "F": Brake resistor
connection
collegamento
SHIELD:
cavo di terra del motore ed
eventuale schermo
SHIELD: Connection of PE
and shield
42
Mod. 70A - 90A - 110A 150A (AC)
con copertura rimossa / without cover
B u s

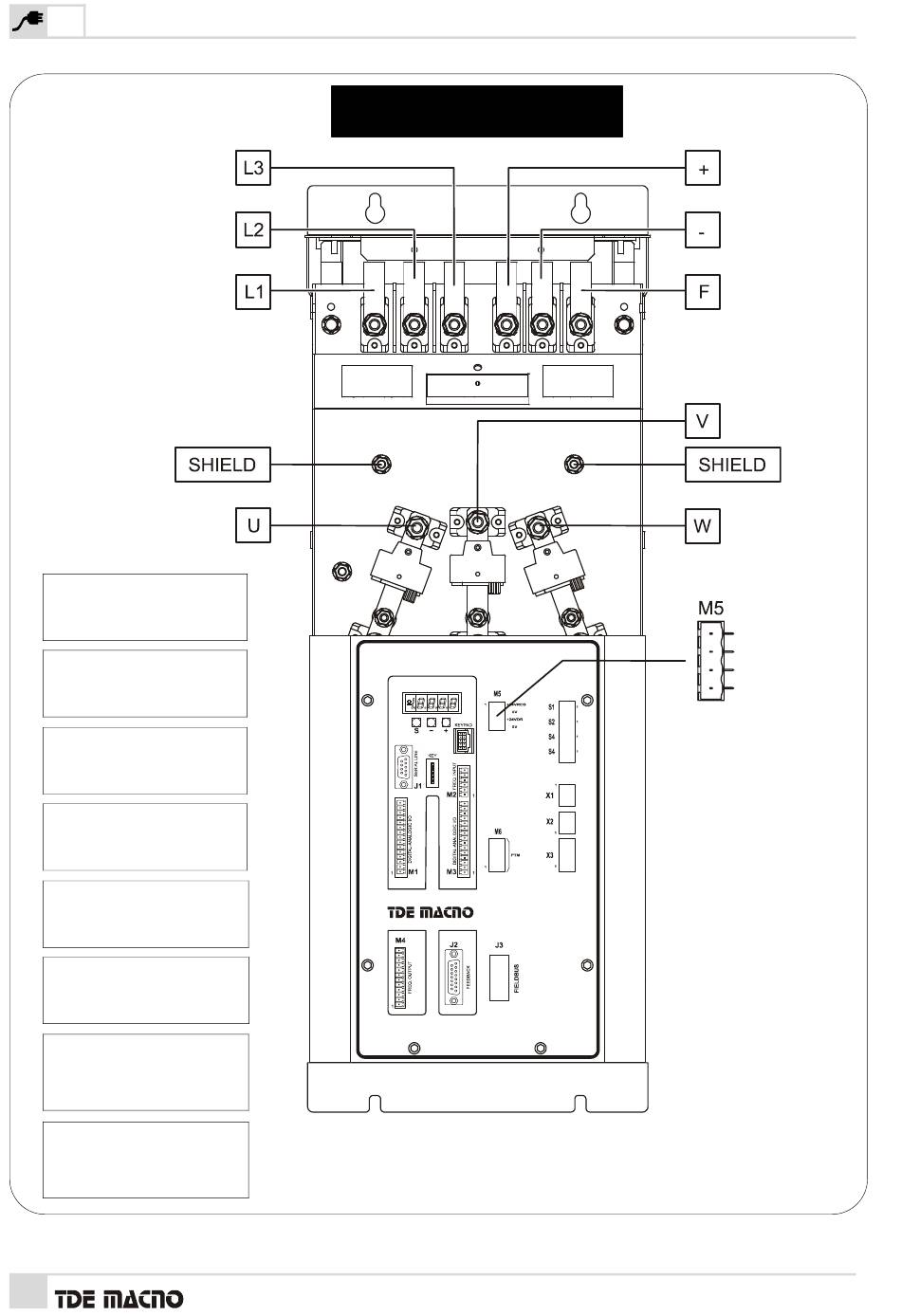

FIG. 10B (Collegamenti: potenza e controllo / Connections: Power and control)
S.p.A.
Istruzioni per l'installazione / Installation instructions
Rev. 3.1 - 29.04.09 - IT (originali) / EN (Translations from original instructions)
Open Drive - Mod. 03A ÷ 460A
1 +24VREG
2 0VREG
3 +24VDR
4 0VDR
