Open Drive - Mod. 03A ÷ 460A
Mod. OPEN DRIVE
Modulazione / Modulation
Frequenza PWM / PWM Frequency
Segnali di riferimento / Reference Signals
Temperatura di lavoro (4)
Working Temperature (4)
Temperatura di stoccaggio
Storage Temperature
Altitudine (5) / Altitude (5)
Vibrazioni / Vibrations
Umidità / Humidity
Grado di protezione / Protection Degree
(1) La connessione C56 stabilisce il tipo di sovraccarico.
(2) Corrente nominale per uso continuativo a 5kHz PWM. Nella FIG.4 è riportato l'andamento del declassamento automatico in funzione della fre-
quenza di PWM (P101) e della tensione di alimentazione alternata (P87).
(3) Riferimento analogico di velocità a 16 bit disponibile solo con le schede di retroazione: Encoder Sinusoidale e Endat (CS6337.1), Resolver con
RDC19224 (CS6334).
(4) Temperatura ambiente ammessa fino a 45 °C. in questo caso declassare la corrente a 88% In.
(5) Per altitudine superiore ai 1000 m SLM declassare la corrente dell'1% ogni 100 m.
(1) Connection C56 determines the type of overload.
(2) Rated current for continuous duty at 5kHz PWM. FIG.4 shows the automatic derating pattern as a function of PWM frequency (P101) and AC
supply (P87).
(3) 16 bit analog speed reference available only with feedback cards: Sinusoidal Encoder and Endat (CS6337.1), Resolver with RDC19224
(CS6334).
(4) Allowable ambient temperature up to 45 °C. In this case, derate current to 88% In.
(5) At altitudes above 1000 m above sea level, derate current by 1% each 100 m.

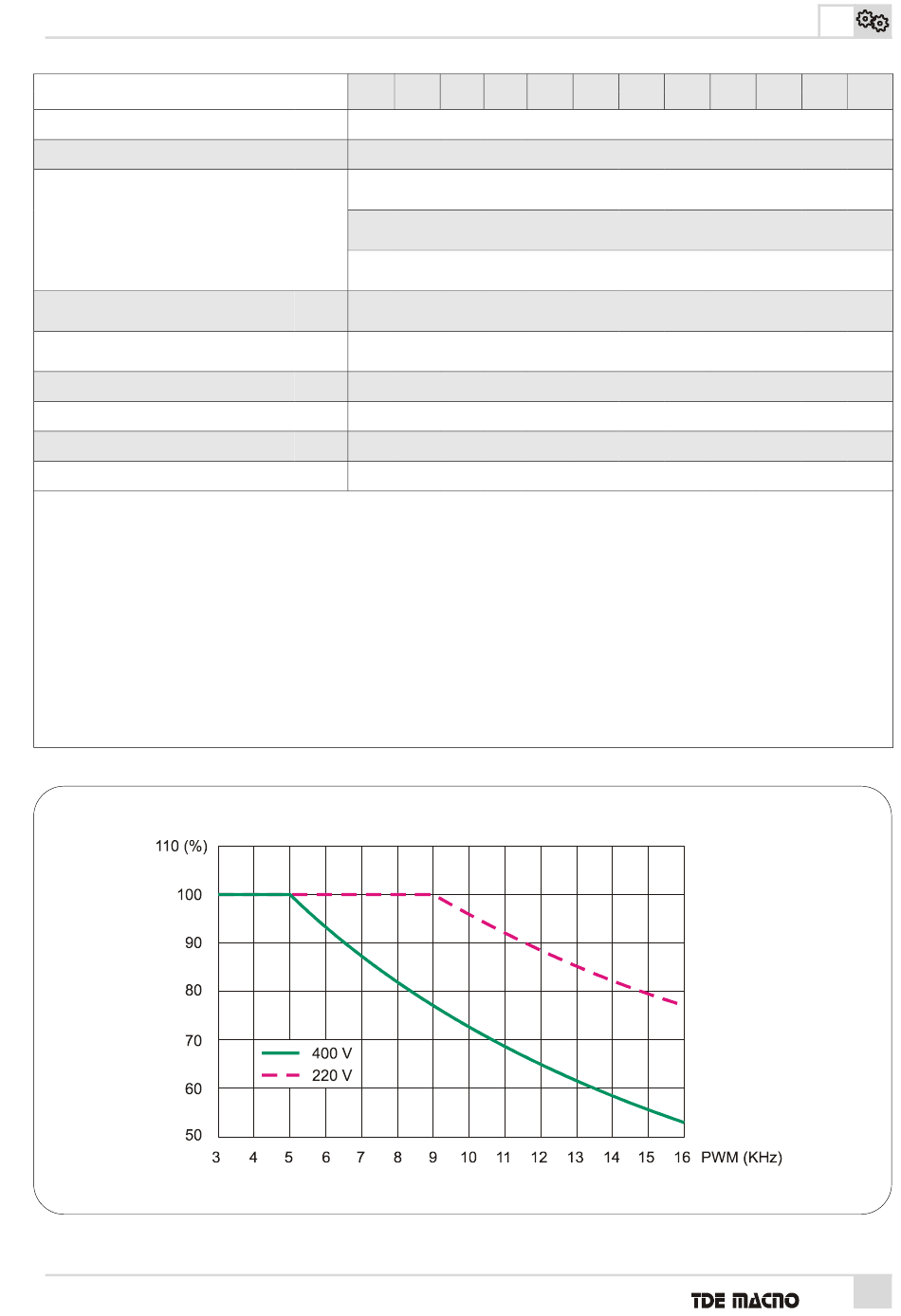

FIG. 4 (Declassamento convertitore per mod. da 03A÷110A / Converter derating for mod. 03A÷110A)
Istruzioni per l'installazione / Installation instructions
Rev. 3.1 - 29.04.09 - IT (originali) / EN (Translations from original instructions)
DESCRIZIONE TECNICA / TECHNICAL DESCRIPTION
03A
07A
12A
Fino a N.3 riferimenti analogici programmabili (risoluzione 14 bit)
Up to Nr.3 programmable analog references (14 bit resolution)
1 ingressi in frequenza (A / A - B / B) o FREQ. E UP/DOWN
1 frequency inputs (A / A - B / B) or FREQ. AND UP/DOWN
N.1 riferimento di velocità ±10 V (risoluzione 16 bit) (3)
Nr. 1 speed reference ±10 V (16 bit resolution) (3)
°C
°C
m
g
%
<90% - condensa non ammessa / condensation not permitted
TAB. 3B (Dati tecnici / Technical data)
15A
22A
32A
40A
Space Vector PWM
3÷16kHz (default = 5kHz)
0 ÷ 40
-10 ÷ +60
1000
0,2
IP 20
3
48A
60A
70A
90A
S.p.A.
110A
25
