Open Drive - Mod. 03A ÷ 460A
5.2.9- DISPOSIZIONI CONNESSIO-
NI DI POTENZA (RETE,
MOTORE)
L1-L2-L3: ingresso linea
U-V-W: uscita motore
L1-L2-L3: line input
U-V-W: motor output
"+" "-": collegamento in
DC Bus
" + " " - " :
connection
"+" "F":
resistenza frenatura
"+" "F": Brake resistor
connection
Istruzioni per l'installazione / Installation instructions
Rev. 3.1 - 29.04.09 - IT (originali) / EN (Translations from original instructions)
Mod. 03A - 07A - 12A 15A - 22A
D C B u s
collegamento

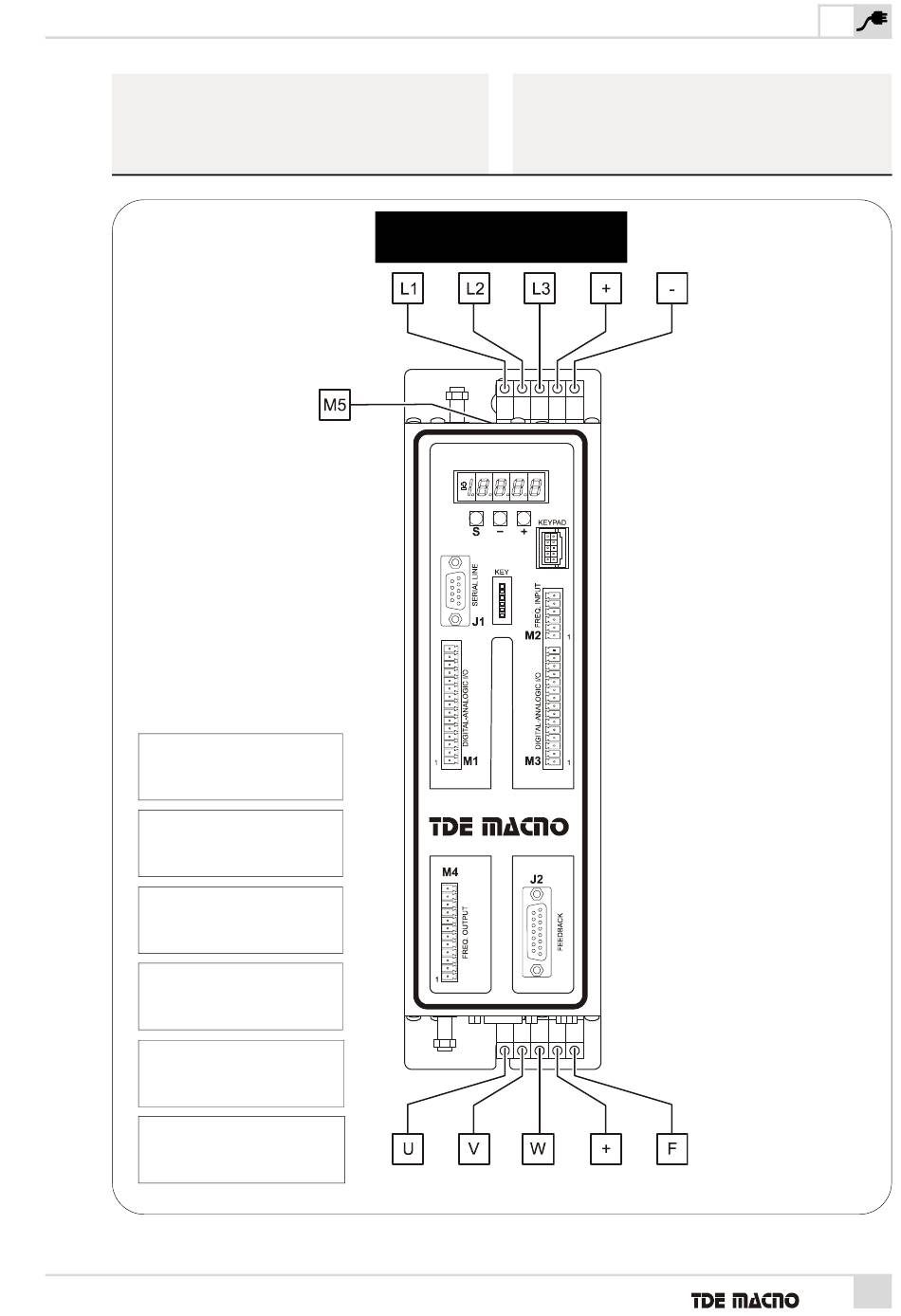

FIG. 10A (Collegamenti: potenza e controllo / Connections: Power and control)
INSTALLAZIONE / INSTALLATION
5.2.9- POWER CONNECTIONS
LAYOUT (MAINS, MOTOR)
32A - 40A - 48A - 60A
