Summary of Contents for Goodwe GM3000C

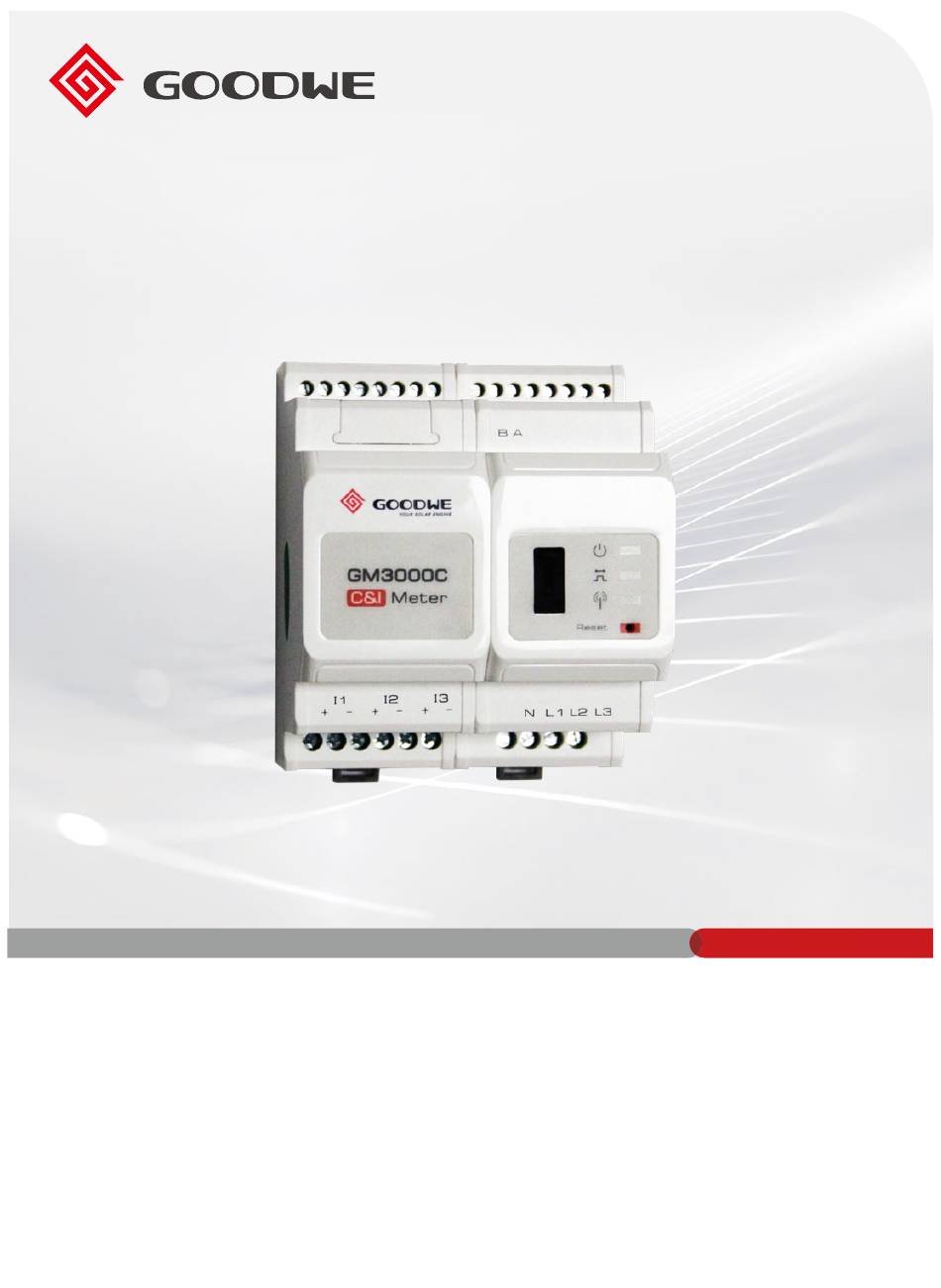

- Page 1 Quick Installation Guide Smart Meter (GM3000C) V1.0-2022-11-09...
- Page 2 Důsledně dodržujte pokyny k instalaci, provozu a konfiguraci uvedené v tomto průvodci a uživatelské příručce. Výrobce nenese odpovědnost za poškození zařízení ani zranění osob v případě nedodržení pokynů. Podrobnosti o záruce najdete na stránce https:// en.goodwe.com/warranty. Prohlášení o bezpečnosti VAROVÁNÍ •...
-
Page 3: Eu Prohlášení O Shodě
Směrnice 2011/65/EU a (EU) 2015/863 o omezení používání některých nebezpečných látek (RoHS) • Směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních • Nařízení (ES) č. 1907/2006 o registraci, hodnocení, povolování a omezování chemických látek (REACH) EU prohlášení o shodě si můžete stáhnout na stránce https://en.goodwe.com. -
Page 4: Technické Parametry
Quick Installation Guide V1.0 -2022 -11-09 Technické parametry Model GM3000C Síť Tři fáze Jmenovité napětí – linka k N (Vac) Jmenovité napětí mezi linkami (Vac) Napětí Rozsah napětí 0,88 Un – 1,1 Un Vstup Jmenovitá frekvence stř. napájecí 50/60 sítě (Hz) Poměr proudového... -
Page 5: Product Introduction

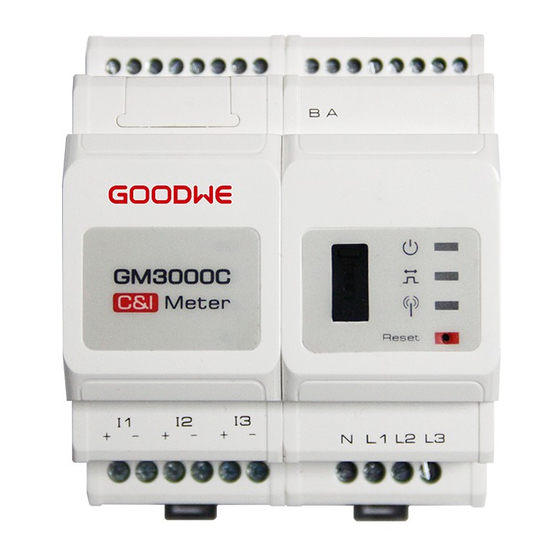

Quick Installation Guide V1.0 -2022 -11-09 Product Introduction Introduction A: RS485+ B: RS485- Indicators Reset Button USB Port 66.5mm 72mm Component Description Normal status: ON Consuming: ON Generating: Blinking Blink once detecting data transfering Blink 5 times as Reset succeeds Press less than 3 s: Meter Reset Press 5s more or less: Meter Settings Initialization Press more than 10 s: Meter Initialize settings and Clear Energy Data... -
Page 6: Installation
Quick Installation Guide V1.0 -2022 -11-09 Installation Packing List Wiring Screwdriver x 1 Smart Meter x 1 Documents x 1 Terminals x 18 Installing the Meter and Cable Connection NOTICE • The meter is installed on a rail, and should not be installed outdoors. •... - Page 7 Quick Installation Guide V1.0 -2022 -11-09 Connect CT cables NOTICE • Requirements for the external CT specifications: 1. Choose nA/5A for the current transformation ratio of the external CT. (n: CT primary input current value between 200 - 5000, which is chosen by the user according to the actual conditions.
-
Page 8: Wiring System
Quick Installation Guide V1.0 -2022 -11-09 Wiring System System comprised of a single three-phase unit RS485+ RS485- Inverter Fuse Utility Household External CT Grid Meter Loads CT direction: House (K)-->Grid (L). - Page 9 Quick Installation Guide V1.0 -2022 -11-09 System comprised of multiple three-phase units Monitoring System RS485+ RS485+ RS485- RS485- Router Ezlogger Pro Inverter N Inverter 1 Fuse ..Utility Grid Household External CT Meter Loads PV N PV 1 CT direction: House (K)-->Grid (L).
-
Page 10: Commissioning The Meter
Set the CT parameters using the SolarGo APP (system comprised of a single three- phase unit,with the Export function enabled) When the GM3000C is used with the Inverter such as BTC series or ETC series etc., please refer to the corresponding user manual for CT-related parameter settings. - Page 11 Quick Installation Guide V1.0 -2022 -11-09 • Initial password for Bluetooth/WiFi: 1234 • Initial password for 4G: • Bluetooth: SOL- automatically fill in BLE******** • Initial Password for GPRS: • WiFi: SOL-WiFi******** the last 4 digits of the • WiFi initial password: inverter bar code 12345678 •...
- Page 12 Before setting the parameters, make sure that: 1. Both EzloggerPro and GM3000C is powered on. 2. GM3000C is correctly connected to COM4 of EzloggerPro via RS485. 3. The Ezlogger Pro Promate software has been downloaded from GOODWE’s official website and installed on the computer.
- Page 13 Official Website GoodWe Technologies Co., Ltd. No. 90 Zijin Rd., New District, Suzhou, 215011, China www.goodwe.com service@goodwe.com Local Contacts...
