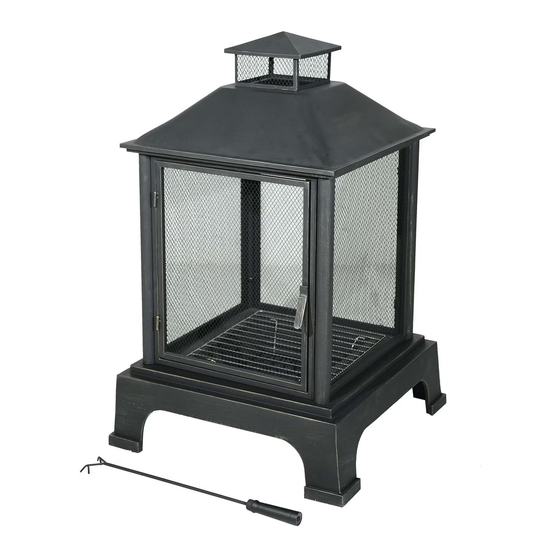

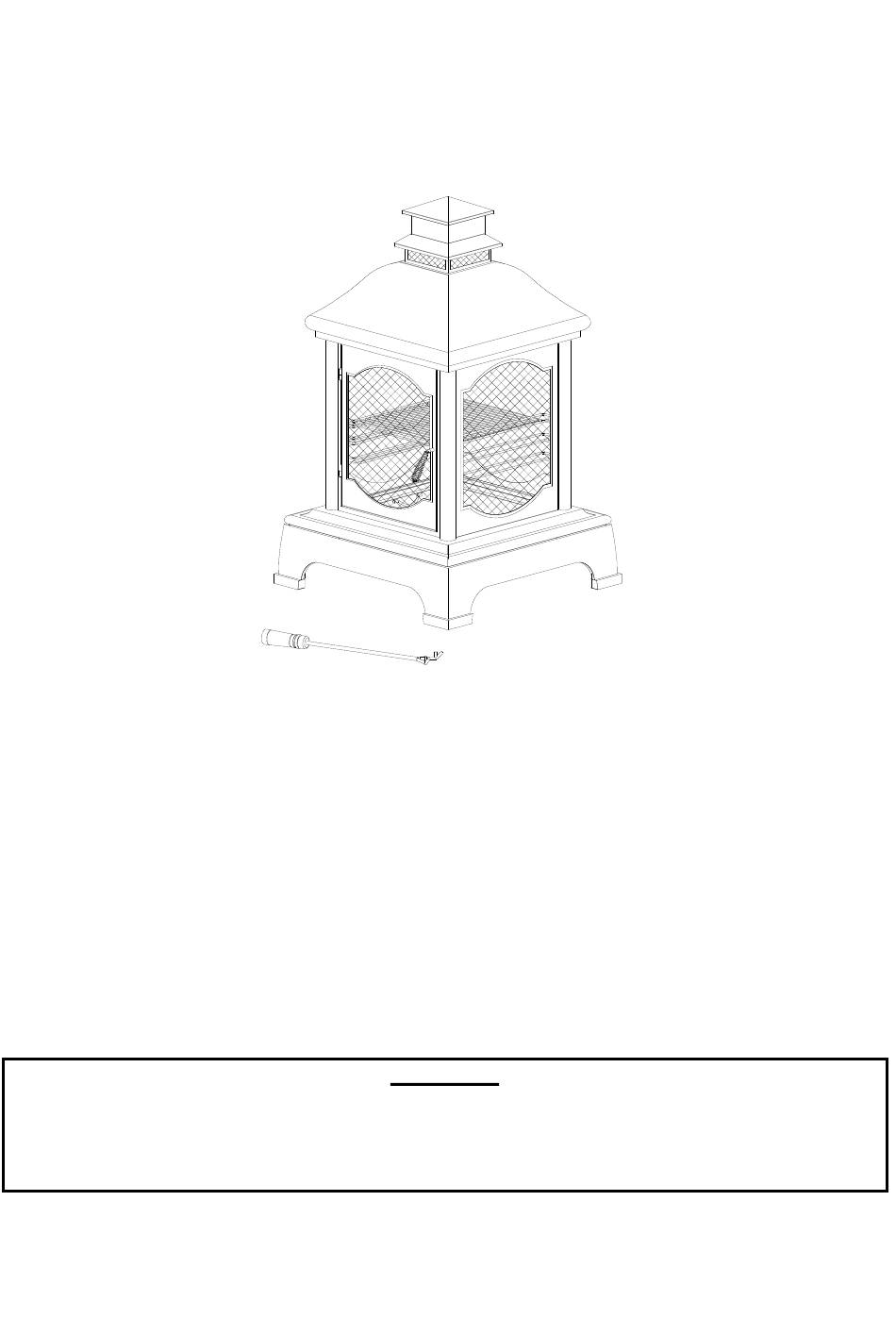

Foyer de cuisson d’extérieur ITM. / ART. 212913 MODÈLE N L-CM057PST-2 ASSEMBLAGE AVERTISSEMENTS : • Vérifier les règlements locaux avant d’acheter cet article. Certaines municipalités ont des restrictions et des exigences particulières. • Le foyer de cuisson est à usage extérieur uniquement.
Page 2
Quincaillerie Liste des pièces Description Qté Schéma Description Qté Schéma Écrou M6 Couvercle cheminée Boulon cruciforme M6 de 1,5 cm Cheminée Boulon cruciforme M5 de 1 cm (préassemblé pour le cendrier) Écrou à collerette M5 (préassemblé pour le Écran gauche cendrier )...
Page 5
Étape 9 La grille de cuisson peut être mise à trois niveaux différents en fonction de la cuisson désirée. NOTER : les butoirs situés au bout des supports de grilles pour éviter que les grilles ne glissent. Entretien : nettoyer délicatement avec une éponge et une solution d’eau et de savon biologique. Ne pas utiliser de matériaux abrasifs, de brosse métallique, de produits chimiques, de détergents ou d’agents de blanchiment.
Assembly Instruction Item# L-CM057PST Important Information: Please check with your local regulations prior to using this item. Some municipalities have ● restrictions and requirements. The fire place is intended for outdoor use only. ● Do not use on wood decks or other wooden surfaces. If used on grass, then cover grass with a ●...
Page 7
Part List: Description Diagram Description Diagram M6 Nut Chimney Cover M6×15 Cross head Chimney Bolt M5×10 Cross Head Bolt(pre-assembled for ash pan) Left Screen M5 Nut (pre-assembled for ash pan) M6 Wrench Right Screen M6 Flat Washer M6 Flange Nut Front Screen Back Screen Door Handle...
Page 8
Step 2 : Step 1 : Using one Cross head Bolt b to secure Back Screen,(F), Connecting Left Screen (C), Right Screen (D) Left Screen (C) and Right Screen (D) tightly for 4 places. and Base (L) tightly by using one Nut a and Flat Washer f for 4 places( using Wrench e).
Page 9
Step 5 : Secure the Chimney Cover (A) and Chimney (B) by using two Cross head Bolt b tightly as picture. ( two Cross head Bolt b on the two side of Fire Place) 客人要求改组装顺序 Step 6 : Step 7: Open the door, put the Fire Bowl (J) on Insert the Door Handle (G) through the holes of Front the Base (L), then put the Log Rack (I)
