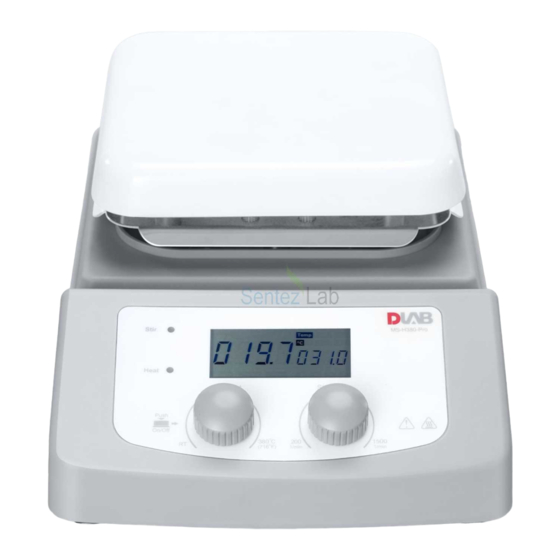

DLab MS-H380-Pro Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Магнитная мешалка с
подогревом
Модели:
MS-H380-Pro
MS6-Pro
HP380-Pro
руководство по эксплуатации
12301883
Ver.20211228

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MS-H380-Pro and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for DLab MS-H380-Pro

Summary of Contents for DLab MS-H380-Pro

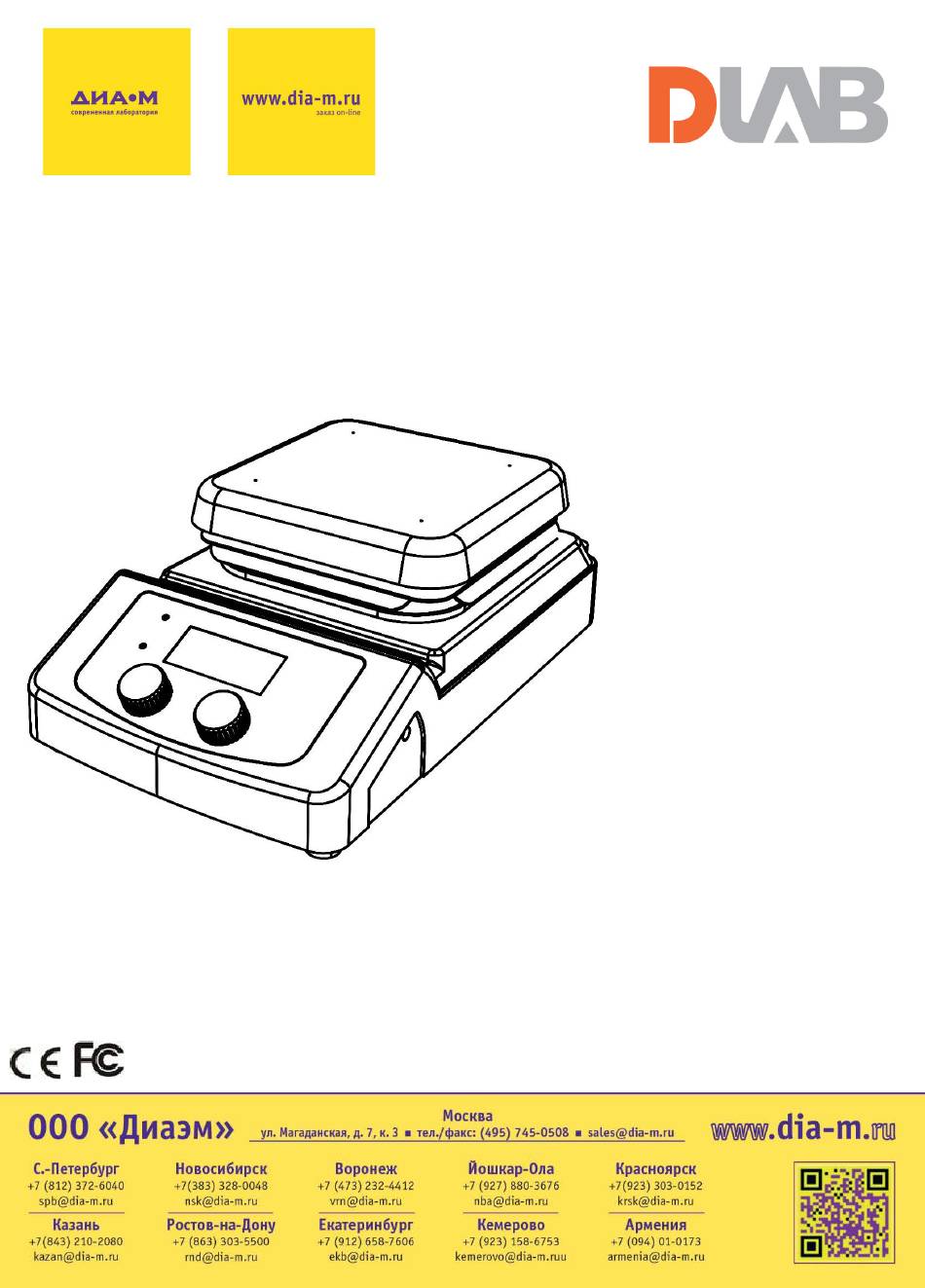

  • Page 1 Магнитная мешалка с подогревом Модели: MS-H380-Pro MS6-Pro HP380-Pro руководство по эксплуатации 12301883 Ver.20211228...

  • Page 2: Table Of Contents

    3. Operation Instructions ..................14 4. Function ......................15 4.1. Heating（hotplate stirrer/hotplate） ............15 4.2. Stirring（hotplate stirrer/stirrer） ............17 5. Maintenance and Cleaning ................17 6. Faults ......................20 Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 3 Магнитная мешалка с подогревом - руководство по эксплуатации Spare Parts ......................22 Certificate ......................23 Warranty policy ....................23 Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...

  • Page 4: Preface

    Please contact manufacturer/supplier for technical support: Note: If there is any apparent damage to the system, please do not plug it into the main power line. Item Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 5 Магнитная мешалка с подогревом - руководство по эксплуатации Main unit Power cable User Manual Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...

  • Page 6: Safety Instructions

     Make sure that socket is earthed before use(protective from ground contact) 1. Safety Instructions  Please check whether the instrument’s working condition as soon as you receive it. Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 7  Ensure that the tip of the external temperature sensor is at least 5-10 mm away from the bottom of the vessel.  Always disconnect the main power supply after use. Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...

  • Page 8: Specifications

     The distance from the other equipment’s and the wall should be more than 100 This instrument is not suitable for using in residential areas or other constraints mentioned in Chapter 1 Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...

  • Page 9: Technical Parameters

    140x140mm 140x140mm dimension Aluminum with Aluminum with Aluminum with Plate material ceramic coating ceramic coating Ceramic coating Brushless DC Brushless DC Motor type motor motor Motor rating Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 10 Power[W] Heating Power[W] 100-120/60Hz 100-240V 100-120/60Hz Voltage 200-240V/50Hz 50/60Hz 200-240/50Hz Stirring positions Max. stirring quantity(H2O) [L] Max. magnetic bar[mm] Speed range[rpm] 200-1500 200-1500 Speed display Temperature display Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 11 Temperature ±0.1 ±0.1 display accuracy[°C] External temp. PT1000 Accuracy PT1000 Accuracy ±0.2°C ±0.2°C sensor IP Protection class IP21 IP21 IP21 Dimensions[WxDx 320*180*108 320*180*108 320*180*108 H][mm] Weight[kg] Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...

  • Page 12: Structure

    Магнитная мешалка с подогревом - руководство по эксплуатации Permissible ambient 5-40 5-40 5-40 temperature[°C] Permissible 80%RH 80%RH relative humidity 2.3. Structure Figure 2.3.1 Hotplate magnetic stirrer Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 13 Магнитная мешалка с подогревом - руководство по эксплуатации Figure 2.3.2 Magnetic stirrer/hotplate Figure 2.3.3 Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...

  • Page 14: Control Display

    LCD displays the actual and set values of temperature and speed. Plug PT1000, display shows “Probe” is on PT1000 Indicator Power Switch Switch ON or OFF the instrument. Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 15 Hotplate knob. LCD displays the actual and set values of temperature and speed. Power Switch Switch ON or OFF the instrument. Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 16 Displays when external probe is connected. Displayed in case if any error occurs. Set/Actual value Displays set/actual values in case heating or stirring function is switched ON. Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...

  • Page 17: Operation Instructions

    If the above operations are normal, the instrument is ready to operate. If there is any problem during above operations, then instrument may be damaged during transportation, please contact manufacturer/supplier for technical support. Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...

  • Page 18: Function

     The LED displays the temperature value on the left-hand side during heating.  The heating function is switched OFF by pushing the same temperature control knob again. Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 19 - Ensure the external temperature controller stay in the heating samples - Open the power supply, to set the target temperature and heating function If the instrument cannot work again, please contact the manufacturers/suppliers. Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...

  • Page 20: Stirring（Hotplate Stirrer/Stirrer

    Proper maintenance can keep instruments working properly and lengthen its lifetime.  Please keep the instrument in dry and clean surface.  Please do not connect the power supply before the surface dry. Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 21 Please send back with the original packaging.  If the product is not in use for long time, please store it in a dry, clean, stable and room temperature environment. Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 22 Магнитная мешалка с подогревом - руководство по эксплуатации  For machine maintenance details, please refer to “product service manual”. Warning！Switch OFF the instrument before maintenance and cleaning. Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...

  • Page 23: Faults

    ERR6 temperature rises above 30 degrees in 15s When switched ON Heating circuit breakers or ERR7 temperature rises less than sensor failure 10 degrees in 15s Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 24 Motor does not run or ERR8 speed is not detected speed sensor failure If the error occurred cannot be handled, please contact the local dealers or can contact us directly. Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 25 Magnetic stirrer bar, To be 15/20/25 mm x 8 mm used below 150 °C 30 mm x 6 mm 40/51 mm x 8 mm Stirrer bar remover 200 mm Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 26 24 Months for instruments range from the date of shipment.  This instrument is warranted to be free from defects in material and workmanship and it must be operated in accordance with our operating Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 27 For claims under the warranty please contact your local supplier. You may also send the instrument directly to manufacturer, enclosing the invoice copy and giving reasons for the claim. Manufacturer will not be liable for freight costs. Диаэм - официальный дилер продукции DLAB в России; тел.: (495) 745-0508, info@dia-m.ru, www.dia-m.ru...
  • Page 28 Магнитная мешалка с подогревом - руководство по эксплуатации Контактная информация сервисных центров Сервисный центр Диаэм в Москве: Адрес: 129345, г. Москва, ул. Магаданская, д.7, стр.3 Тел.: +7 (495) 745-05-08 (многоканальный) E-mail: service@dia-m.ru www.dia-m.ru Сервисный центр Диаэм в Новосибирске: Адрес: 630090, Новосибирск, Академгородок, пр. Ак. Лаврентьева, 6/1, офис 100А Тел.: +7 (495) 745-05-08 (многоканальный) E-mail: service@dia-m.ru...
