INSTRUÇÕES DE MONTAGEM (CONT.)

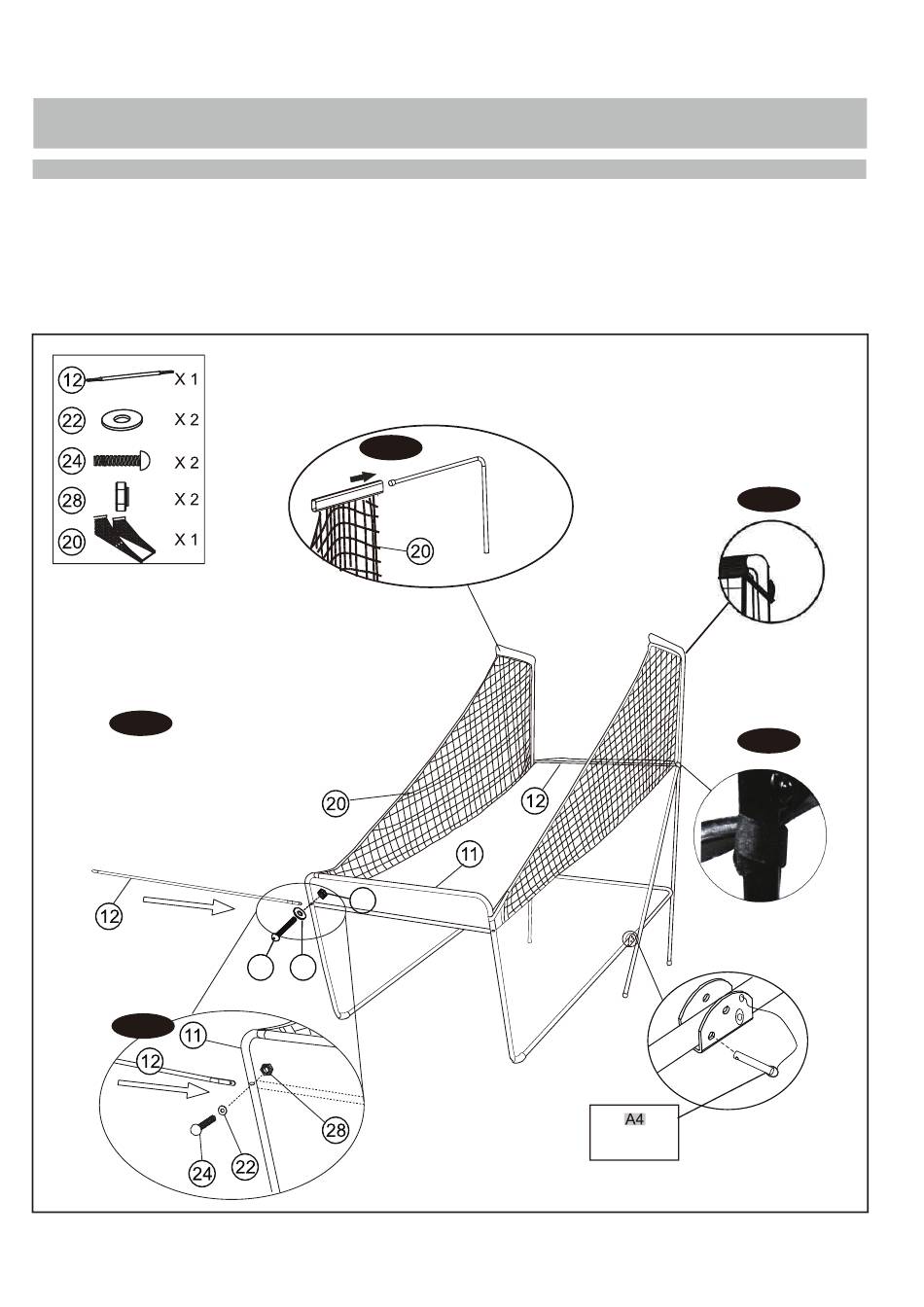

Figura 9
11.Deslizar as correias elásticas e a manga de rede de retorno de bola (20) para o topo do tubo 1,
como mostra a figura 9A, 9B e 9C.
12.Passar o tubo 12 através da manga na frente da rede de retorno da bola (20). Fixar o lado
esquerdo com os parafusos (24), arruelas (22) e porcas (28), como mostra a Figura 9D. Repetir este
procedimento para anexar o lado direito.
Figura 9A
Figura 9B
Figura 9
Figura 9C
28
24 22
Figura 9D
Pino de
bloqueio
