INSTRUÇÕES DE MONTAGEM (CONT.)

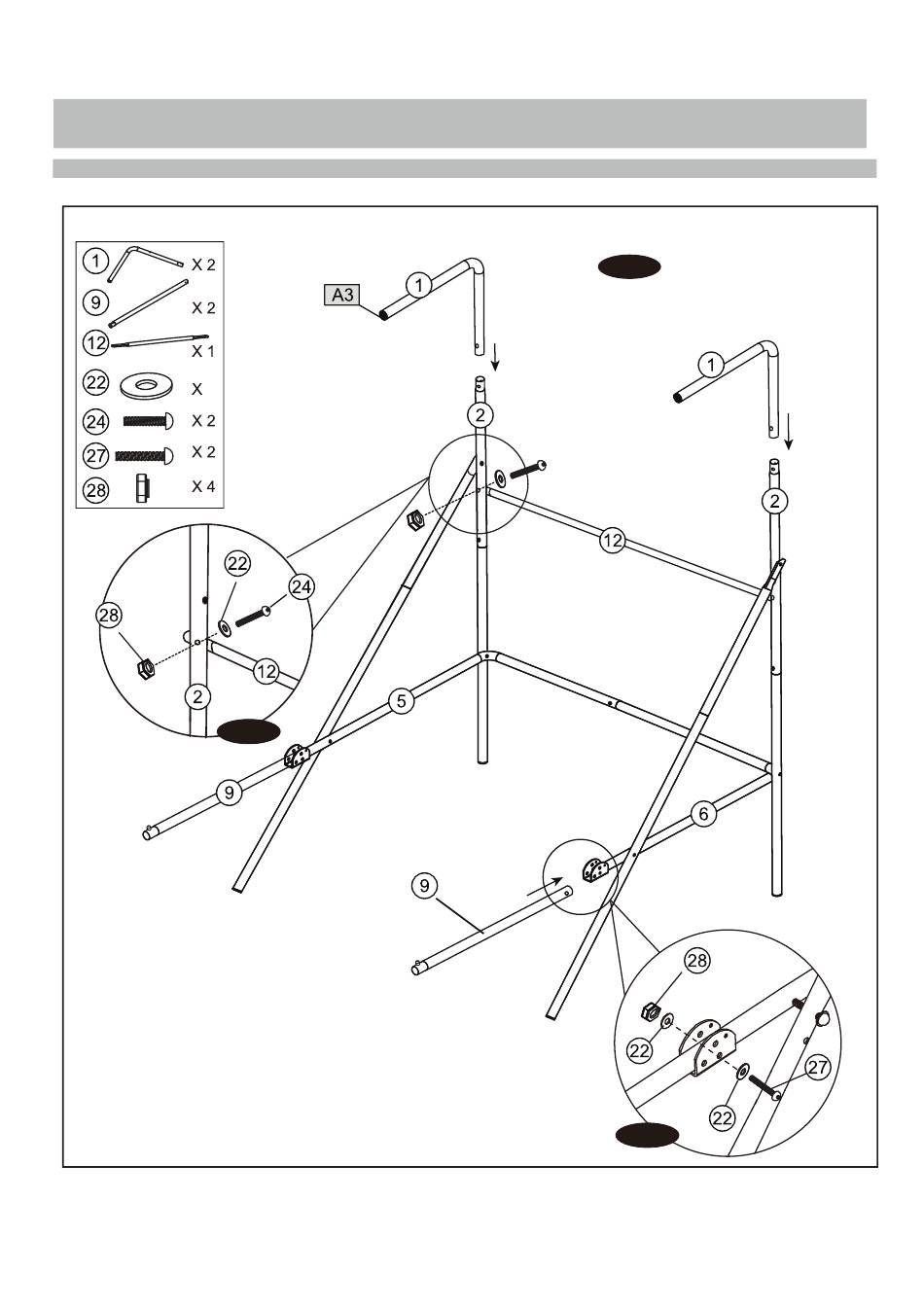

Figura 5
6
Figura 5A
Figura 5
6.Ligar os tubos 12 e 2 com os parafusos (24), anilhas (22) e
porcas (28), como mostra a Figura 5A. Em seguida, ligar os
tubos 1 e 2 como mostra a figura 5.
7.Ligar o tubo 9 aos tubos 5 e 6 usando os parafusos (27),
Figura 5B
anilhas (22) e porcas (28), como se mostra na figura 5 e 5B.
-35-
