INSTRUCCIONES DE MONTAJE (CONT.)

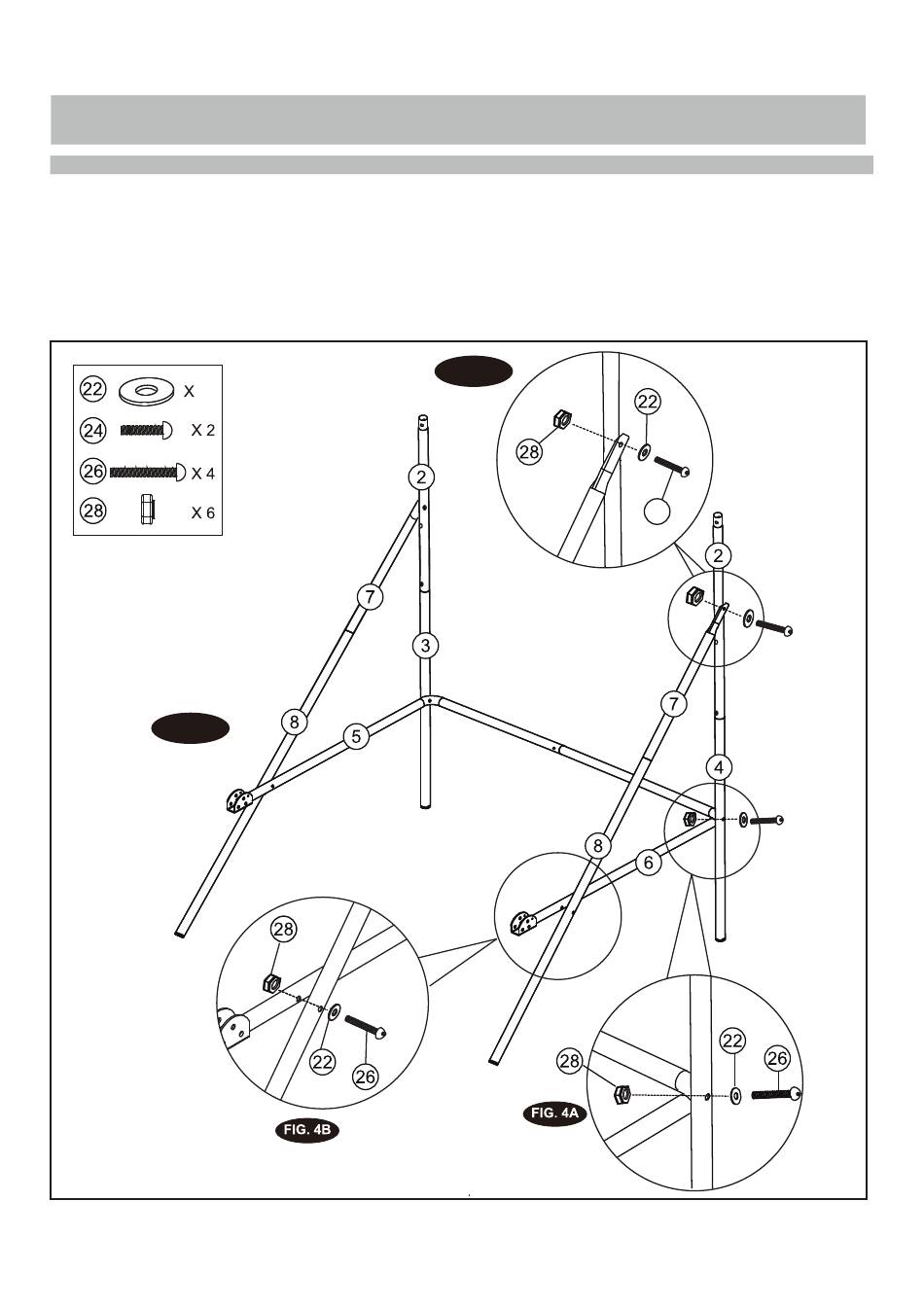

FIGURA 4
6. Conecte los Tubos 5 y 6 a los Tubos 3 y 4 fijando con los Tornillos (26), las Arandelas (22) y las Tuercas (28).
Entonces conecte los Tubos 5 y 6 al Tubo 8 fijando con los Tornillos (28), las Arandelas (22) y las Tuercas (28)
como lo que se muestra en la Figura 4, 4A y 4B.
7.Conecte los Tubos 7 y 8 al Tubo 2 fijando con los Tornillos (24), las Arandelas (22) y las Tuercas (28) como lo
que se muestra en la Figura 4C. Repite este paso para instalar el otro lado. NOTA: Asegúrese de que el bloqueo
de resorte esté orientado hacia abajo.
