INSTRUCTIONS D'ASSEMBLAGE (SUITE)

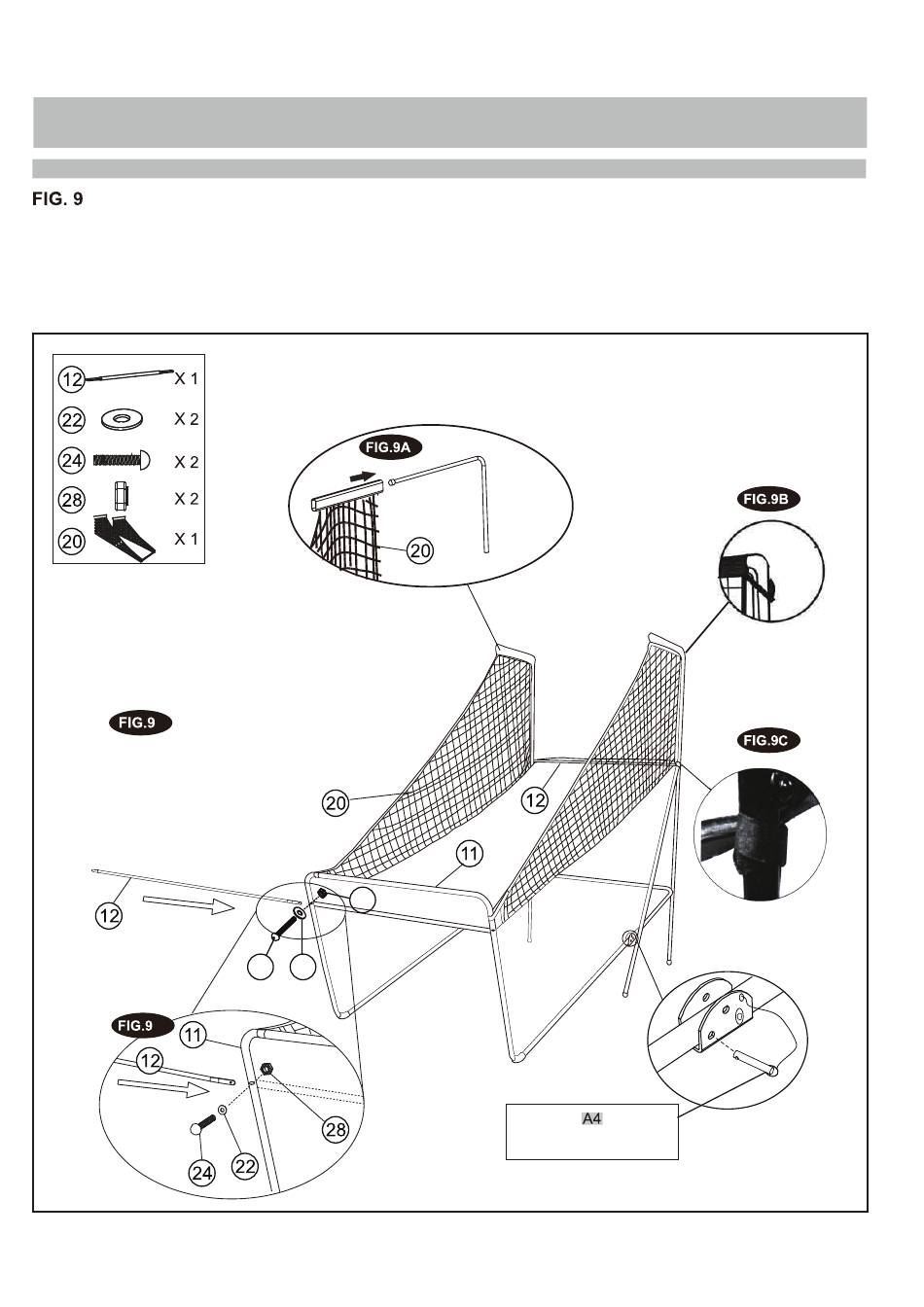

13.Faites glisser les sangles élastiques et le manchon du filet de retour de balle (20) dans le haut
du tube 1 comme illustré aux FIG. 9A, 9B et 9C.
14.Faites glisser le tube 12 à travers le manchon à l'avant du filet de retour de balle (20). Fixez le
côté gauche à l'aide de boulons (24), de rondelles (22) et d'écrous (28) comme illustré dans la FIG.
9D. Suivez la même procédure sur le côté droit.
28
24 22
D
Goupille de verrouillage
