非サイクロン地域での建設用
風の評価：AS4055-2012によるN2
あなたがより高い風評価を必要とするならば、連絡してください
JPN: info@eeplan.co.jp or 0120 82 5817
MANU FA CT URED
IN A US TR ALIA
SNAPTiTE
Assemb ly
Absco Industries
Assembly Instruction Manual

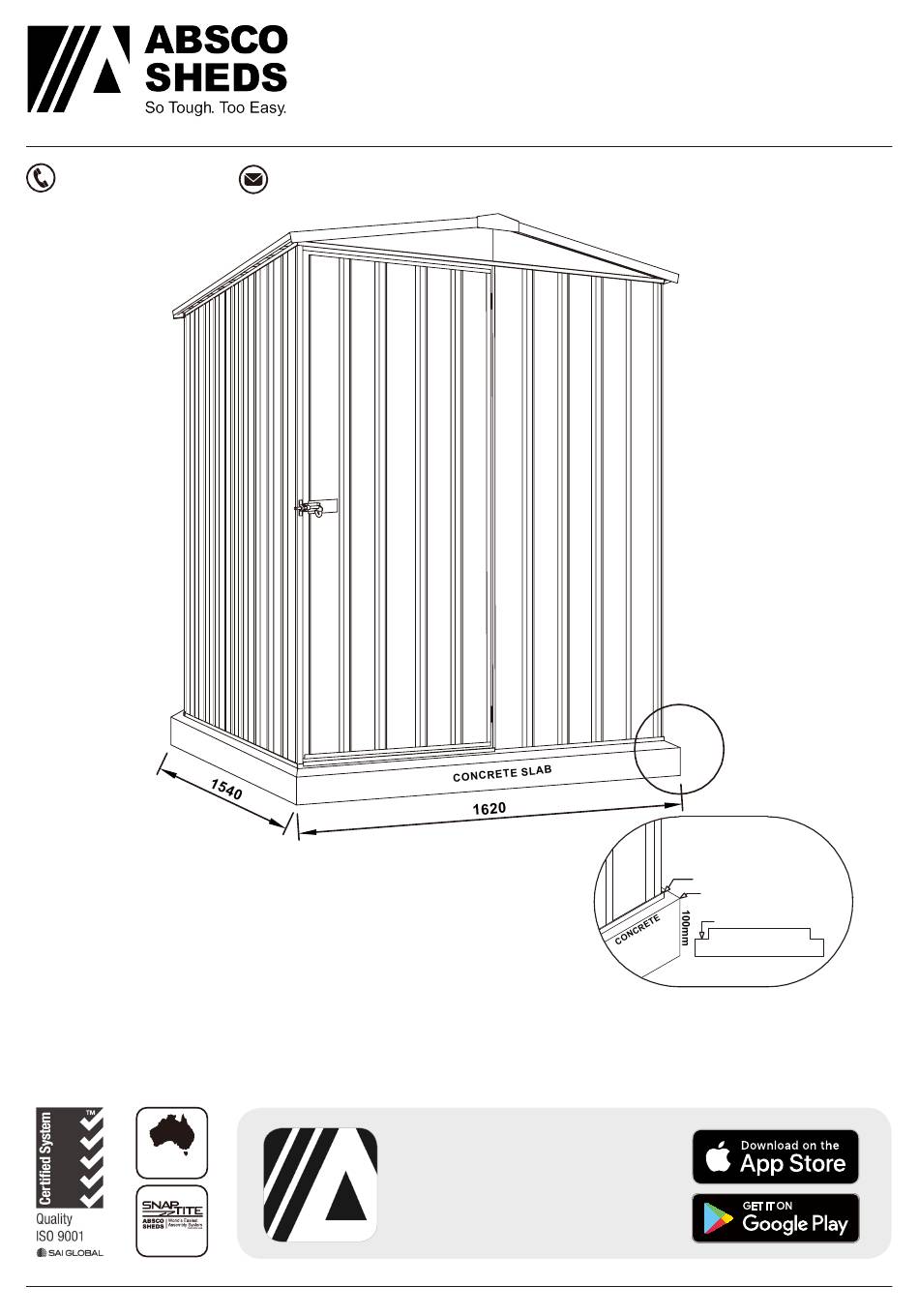

ABSCO REGENT SHED
MODEL: 15141RK(JPN:1514F1)
1.52mW x 1.44mD x 1.96mH
info@eeplan.co.jp
www.eeplan.co.jp/monooki/
WHEN LAYING YOUR CONCRETE
SLAB, ENSURE THERE IS A
REBATED EDGE 25mm DEEP
AROUND THE PERIMETER
THIS WILL HELP WATER EGRESS
FROM THE BASE OF THE SHED
We thank you for choosing an Australian made
shed. For further assistance please visit our detailed
instructional video library at
Http://www.abscosheds.com.au/watch-videos
At ABSCO Industries we are always looking to be
number ONE, so please let us know what you think
of our instructions. Feedback makes us better.
feedback@absco.com.au
教育ビデオのためのAbsco
ABSCO INDUSTRIES
ASSEMBLY INSTRUCTION MANUAL
Shedsアセンブリアプリをダ
ウンロードする
Absco Industries
Premier Shed Model: 23151GK
コンクリートスラブを敷設するときは、 周囲に25 mm
の深さのリベートエッジがあることを確認し てくださ
い。 これは小屋の底から水が出るのを助けます。
SHED MODEL: 23151GK
Model: 15141RK
翻訳版改定日2021/4/28
FRONT: 2.26m
SIDE:
HEIGHT: 1.95m
BOTTOM CHANNEL
REBATED EDGE
75mm WIDE REBATE
CONCRETE SLAB
21-11-2017
14/09/18
1.1
1.52m
PAGE 01
1
Advertisement
Related Manuals for ABSCO SHEDS 15141RK
Summary of Contents for ABSCO SHEDS 15141RK
- Page 1 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH 翻訳版改定日2021/4/28 info@eeplan.co.jp JPN: 0120 82 5817 www.eeplan.co.jp/monooki/ Absco Industries Premier Shed Model: 23151GK FRONT: 2.26m SIDE: 1.52m HEIGHT: 1.95m WHEN LAYING YOUR CONCRETE SLAB, ENSURE THERE IS A REBATED EDGE 25mm DEEP...
- Page 2 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH 一般的な手順 • 組み立てを始める前に、 これらの指示を詳細に読み、 組み立て方法と関連する詳細について十分に理解し てください。 カート ンを開梱し、 説明されている部品と照らし合わせてすべての部品を慎重に識別し てチェ ックします。 • また、 「 コンポーネントパッキングリスト」 ページにも示されています。 サイトの準備 • 小屋の場所は平らでなければなりません。 表面が不均一な場合、 部品の位置がずれます。 • 小屋は鉄筋コンクリートのスラブの上に建てられ、 「 最終工事」 のページに適切に示されたように固定されなければならな い。 必要な工具 安全上の注意 • ...
- Page 3 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH 部品梱包リスト すべての部品を点検してください。 COMPONENT PART COMPONENT PART CHECK CHECK DESCRIPTION DESCRIPTION STEEL SHEET 1785mm X 773mm CHANNEL L = 1513mm STEEL SHEET 795mm X 773mm CHANNEL L = 1513mm STEEL SHEET...
- Page 4 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH 部品梱包リスト PART COMPONENT PART COMPONENT CHECK CHECK DESCRIPTION DESCRIPTION CHANNEL WITH HINGES JAMB L= 1785mm L = 1725mm CHANNEL JAMB L= 783mm L = 1725mm CHANNEL JAMB L= 1120mm L = 773mm...
- Page 5 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH 概要アセンブリガイド スナップタイ トアセンブリシステムは、 道具や留め具を必要とせずに、 エンドチャンネルをすべての屋根と壁 のシートに固定します。 各パネルを組み立てるには、 周辺チャンネルを各パネルの上下に固定します。 シートに沿って作業しなが ら、 シートのスナップラグの上からチャンネルを軽く叩きます。 各周辺チャンネルは、 シートの端で一杯に仕上げる必要があります。 各端がきれいにフラッシュするまで シートに沿ってチャンネルをタップするだけです。 パネルからチャンネルを取り外す必要がある場合は、 横 にスライ ドさせて外します。 溝は、 ねじを必要とせずに開口パネルを所 定の位置に固定します。 締め付け記号 スナップタイト固定方法によるシーティングへの 最初に穴を開けることで、 コンポーネントを結合し SNAP T TE チャンネルの固定...
- Page 6 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH 屋根部品の概要 Absco Industries Assembly Instruction Manual Model: 15141RK 14/09/18...
- Page 7 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH ウォールコンポーネントの概要 Absco Industries Assembly Instruction Manual Model: 15141RK 14/09/18...
- Page 8 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH 後部パネルアセンブリ 1セット必要です。 Absco Industries Assembly Instruction Manual Model: 15141RK 14/09/18...
- Page 9 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH 屋根パネルの組み立て 2セット必要です。 パンチ穴を開 けて シートの端に81Eを はめ込みます。 Absco Industries Assembly Instruction Manual Model: 15141RK 14/09/18...
- Page 10 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH 右側パネルの組み立て 1セット必要です。 凹部分の幅が狭い Absco Industries Assembly Instruction Manual Model: 15141RK 14/09/18...
- Page 11 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH 左側パネルの組み立て 1セット必要です。 凹部分の 幅が狭い Absco Industries Assembly Instruction Manual Model: 15141RK 14/09/18...
- Page 12 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH 前面パネルの組み立て 1セット必要です。 Absco Industries Assembly Instruction Manual Model: 15141RK 14/09/18...
- Page 13 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH ドアパネルの組み立て シングルドア 1セット必要です。 垂直ドアチャンネルは、 水平 ドアチャンネルとは反対の向 きに取り付けられています。 幅が狭い 幅が広い Absco Industries Assembly Instruction Manual Model: 15141RK 14/09/18...
- Page 14 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH ドアパネルの組み立て シングルドアパネル 注 ： ナットとボルトも付属し ており、 リベットの代わりに使 用できます。 4mmのドリルビッ トを使って枠の穴を広げる 注 ： パッドボルトハスプを固定するための穴は、 正しい位置合わせができ るように事前にパンチされていません。 掛け金をパッドボルトシャフトの中 央に合わせて3mmの穴を開け、 ネジで固定します。 Absco Industries Assembly Instruction Manual Model: 15141RK 14/09/18...
- Page 15 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH パネル構造 注：すべての壁 パネル が 上下逆さまにならないよう に注意してください。 各パ ネルの上部チャンネルは 屋根のシーティ ングを取り 付けるために事前にパン チされています。 ベースチ ャンネルは事前にパンチさ れていません。 20mmのネジで10mmのネジを差し替え ます。 ドアのミリオンセクションを6個の20mmネジで接続 パネル （78C） が尾根 側壁の溝は、 ノ ッチ付きの後壁の 梁に入るようにパネ 溝にはまります。 ルを方向付ける チャンネル （81E） こ...
- Page 16 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH 外側 内側から見た固定 両端で2本のネジで切 ROOR OVERHANGS 妻梁に切妻梁を固定し ALL WALL PANELS BY 37mm ます。 この段階でのみ、 各 ル ーフパ ネ ル を各 コーナーに1本ずつネ 37mm ジで固定する Absco Industries Assembly Instruction Manual Model: 15141RK 14/09/18...
- Page 17 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH 最終工程 図のように上部と下部のフランジを曲 げ、 次に下部フランジを上部の溝の下に 引っ掛けて、 2本のネジで上部をリッジ ビームにネジで留めます。 物置のアンカー 8 個 の コ ン ク Bolt and Nut* リートアンカー M10 4.6/S の位置 Wall Sheet Steel Angle* 35 x 35 x 3...
- Page 18 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH Absco Gable Roof Shed Notes General • 1.Gこの取扱説明書は、 Abscoおよび/またはその代表者が提供する他のコンサルタントの図面、 仕様書、 および説明書と併 せてお読みください。 • 2.G本書に記載されている図面は、設置および構造エンジニアリングのみを目的としています。 • 提供された文書内で矛盾が発見された場合は、 Abscoの注意を引いて、 影響を受ける作業のセクションを開始する前に書面 による承認を得なければならない。 • 3.G疑問がある場合は尋ねてください。 • 4.G地方自治体の承認を得るまでは、 これらの図面から工事を開始することはできない。 5.Gプロジェクトの仕様によって変更されていない限り、 すべての材料および技量は、 関連するオーストラリアの基準、 ならび • に関連する建築当局の条例および規約に従って行われるものとします。...
- Page 19 ABSCO REGENT SHED MODEL: 15141RK(JPN:1514F1) 1.52mW x 1.44mD x 1.96mH Absco Gable Roof Shed Notes Steelwork • 1.Sすべての鉄骨構造には、 AS / NZS 2312-2002に準拠した防食システムが適用されます。 2.Sこの設置マニュアルに詳述されているすべての構造用鉄骨構造は、 最小グレードでなければなりません。 • ロール成形セクション （屋根と壁のシーティ ングを含む） の場合は550、 アングルセクションの場合はグレード250。 • 3.Sすべての屋根および壁シートは、 ベース金属の厚さが0.3mm以上であるものとします。 • 4.Sすべてのスナップタイ トチャンネルとジャムは、 0.42mmの最小ベース金属厚でなければなりません。 • 5.Sすべてのシルクハッ トは、 1.0mmの最小ベースメタル厚でなければなりません。 • 6.Sすべてのネジ留め具は、 Phil Pan Head亜鉛めっき ＃8 x 3/4” （ STP0820） でなければなりません。...
- Page 20 ABSCO REGENT SHED MODEL: 15141RK 1.52mW x 1.44mD x 1.96mH Absco Sheds Storage Guidelines Absco Shedsは、 通常の気象条件で耐候性があるように設計されています。 大雨などの極端な気象条件と強風の突風が発 • 生した場合、 尾根のキャッピング、 シーティ ング接合、 ネジ固定などにより、 わずかな変形が発生し、 水が浸入する可能性が あります。 最大の強度と保護が維持されるように、 これらの領域を定期的にチェ ックする必要があります。 極端な暑さや極端な寒さ、 湿った空気、 乾燥した空気などの他の気象条件は、 コンクリートの床の水分や屋根シートの下側 • の 結露の影響に影響する可能性があります。 • Absco Shedsおよびストレージユニッ トは、 主に芝刈り機、 手押し車、 ガーデンツールなどのガーデン機器の保管に使用さ...
- Page 21 Lifetime Warranty Statement 欠陥に対するこの保証は以下によって与えられます： Absco Industries (ABN: 77 869 708 678) Address: PO Box 119 Acacia Ridge QLD 4110 Ph: 1800 029 701 Fax: 07 3344 1191 Email: admin@absco.com.au Date of issue: 19 December 2018 メーカーの保証の詳細 この製品には、 購入日から無期限構造保証が付いています。 この保証は、 製品パッケージ内の取扱説明書に記載さ れている部品リストに記載されている部品が欠落または損傷し...
- Page 22 重要 1.メーカーの開示 この欠陥に対する保証は、次の状況では適用されません。 A）製品が製品キットに記載されている指示に従って組み立てられていない場合。 B）肥料、塩素などの腐食性物質を保管するために製品が使用される場合。 C）保証は、暴風雨、風、雨、雪、または不十分な基礎に起因する損傷には適用されません。 D）この保証は、建築後に除去されていない「切りくず」 （切断、研削、または掘削作業で残された鉄片の小さな粒子）による パネルの表面劣化には適用されません。 2.注意事項 この製品は、 ある程度の耐候性があります。 ただし、 風の強い雨を運転すると、 製品が漏れる可能性があります。 極端な 暑さや寒さなどの気象条件でも結露が発生する場合があります。 この製品は、 園芸用品などのアイテムの保管にのみ 使用し、 湿気に触れると損傷する可能性のある物品には使用しないでください。 水が入るリスクを最小限に抑えるために、 防水シーラントを使用し て隙間や接合部を埋めることをお勧めします。 3.主要な欠陥 製造業者が欠陥が重大な欠陥であることに満足し ている場合、 交換製品の提供または製品の修理の代わりに購入価 格が返金される場合があります。 この保証は、 法律に基づいてお客様が持つ他の権利と救済策に加えて提供されます。 当社の商品には、 オーストラリア 消費者法の下で除外できない保証が付いています。 重大な障害については交換または返金、 およびその他の合理的 に予見可能な損失または損害に対する補償を受ける権利があります。 また、 商品の品質が許容範囲内でなく、 その故障 が重大な故障ではない場合、...
